ERT光谱共焦传感器技术详解二

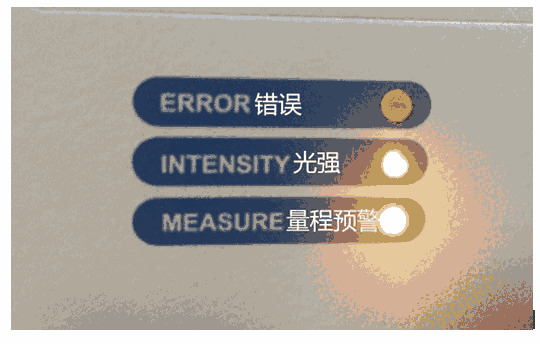

1.1.1  模拟输出

面板上已经标明的 5 和 7 针脚是两个 0-10V 的模拟输出信号连接口。 Set zero

按钮可以将模拟输出电平置零。

1.1.2  同步信号（IO 触发）

CCS-100 前面板接口有三个针脚是用于同步信号的（TTL0-5V）：

Pin n° 1:Sybc in

Pin n° 2:Ground

Pin n° 3:Sync out

1.1.3 编码器接口

编码器接口是一个 20 点的 MDR 类型接口（厂商：3M；参照 10220-6212PL）。

Pinout：

1：Gnd                                                5:b+(axis 2)

2：a+（axis 1）                                6:a+（axis 3）

3：b+（axis 1）                                7：b+（axis 3）

4: a+ (axis 2)                                      20:5V DC

1.1.4  光纤连接

将测头的光纤头插进控制器前面板 传感器输入 光纤插座，注意要符合连接器正确方向。
