德国Reform磨床，德国Reform轮廓成型磨床，德国Reform花键磨床，德国Reform花键轴磨床，德国Reform齿轮磨床，德国Reform拉刀磨床，德国Reform螺旋铣刀的磨床，德国Reform转子磨床德国Reform定子磨床
德国Reform主轴，德国Reform磨床丝杆
夕资工业设备（上海）有限公司
师越 先生
电话:18616845896
QQ：2042362552  微信：18616845896
TEL/电话：+86-021-59105653
FAX/传真：+86-021-59105653-802

Email/邮箱：001@shzex.com、2042362552@qq.com

型号：

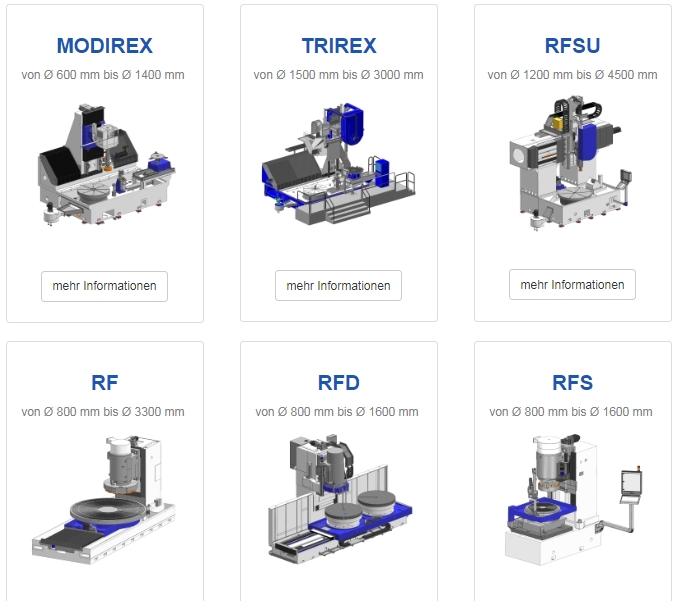

MODIREX、TRIREX、RFSU、RF、RFD、RFS、PSM、ZSM、CONTICOIL、SLIDER GRINDER
产品按用途分类
1.航空工业磨床-磨削引擎转子和定子座的磨床
（1）高速磨床
高速磨床主要用于在高速时磨削叶片的尖端。它的结构能允许叶片磨削时能充分伸足全长，还可模拟转子的运 行模式。
HSG 801转子磨床
技术规格:
最大旋转直径? 800 mm最大转子长1000 mm
工作范围（磨削，刷清，转动，测量）? 800 mm
转子型号例子:
● CF 34
● CFM 56
HSG 1400转子磨床
技术规格:
最大旋转直径? 1400 mm最大转子长2200 mm
工作范围（磨削，刷清，转动，测量）? 450-1260 mm
转子型号例子:
● CFM 56
● CF 6
● V 2500
● PW 4000
● TRENT
2）定子座磨床
以Trirex类定子座磨床为基础，派生出多种模式。 该磨床能完成各种飞机引擎定子的全部加工。同时该磨床也 能自动完成加工定子（如磨削，刷清，测量，车削，探查）。
技术规格:
最大工作台直径? 1200 mm最大旋转直径? 1300 mm最大工件高度1500 mm
操作步骤:
磨削、刷清、测量、车削、检查
2.轮廓成型磨床-磨削花键，齿轮，拉刀，螺旋铣刀的磨床
（1）PSM磨床-该磨床用于磨削零件内部，外部的直线轮廓。
PSM磨床适用于磨削:
● 花键
● 直齿齿轮
● 带齿轮的轴
● 任何导角为“0”的零件以及具有上述轮廓的直齿拉刀。
PSM磨床能磨削的工件长度为：800，1200，1600，2000，2500，3000mm。通过安装一个内磨头后，该磨床还能 磨削内孔中的轮廓（需另购）。能承受的工件最大重量是280Kg (K型-设计重) / 1000 Kg(G型-设计重）。
设计特点:
● 4秒钟内自动调节
● 磨拉刀时带4种测量规的量臂
● 机内轮廓测量
● “软”齿的予铣
● 可集成在生产线中
● 自动上下工件
工件实例:
供测试用的首件
用于航空工业的泵的传动轴
重型液压泵齿轮
机动船反向传动轴
（2）ZSM磨床-该磨床用于磨削直线和螺旋线的齿形轮廓。
ZSM磨床是由Sinumerik 840 控制各传动轴的高性能磨床。
该磨床特别能磨削以下零件：
● 直线和螺旋线拉刀
● 直线和螺旋线齿轮
● 带齿轴
● 各种花键轴
● 各种导角为“0”的旋转体零件上的可磨轮廓。长度可到3000mm,直径可到500mm。
在齿轮加工工业中，该磨床具有明显优点，例如：调整时间短，导角无限制（+/-90o）。由于砂轮尺寸范围可 从Φ40mm到Φ250mm，因而几乎可磨削所有类型齿轮。
工件实例:
带以下各种常用轮廓的直线和螺旋线拉刀
● 顶部副后角
● 根部副后角
● 顶部与根部的圆角
● 顶部与根部的倒角
● 抛物线，渐开线花键
● 始终按齿形几何形状渐进的副后角
带以下各种轮廓的直线和螺旋线齿轮:
● 较大的齿牙中高
● 对称中高
● 不对称中高
● 锥形
● 锥形中高
● 抛物线，渐开线花键
● 中高
● 顶部倒角
● 根部倒角
