TK-LW液化石油气液位计

1、液化气简介

液化石油气是在炼油厂内，由天然气或者石油进行加压降温液化所得到的一种无色挥发性液体。它极易自燃，当其在空气中的含量达到了一定的浓度范围后，它遇到明火就能爆炸。

2、液化气的存储

要保障储罐石油各种承压储罐与相关安全技术规定相符合，因此压力计、阻火器、安全阀、呼吸阀等等设备都需要处于完好无缺的状态中。液化石油气需要保持在指定温度之下，没有任何绝热措施时，需要设冷水喷淋设备，这样能够达到降温的主要目的。

3、液化气的危害及防护

液化石油气是一种易燃物质，气态液化石油气比空气重约1.5倍，所以使用时一定要防止泄漏，不可麻痹大意，以免造成危害。

4、液化石气液位计的选择

 液化石油气的液位测量，可选择TK-LW型外贴式超声波液位计,液位测量采用了传感器外贴、与被测液体非接触式测量方式，实现真正意义上的完全隔离测量。外贴式液位计可在罐外连续测量液位，对罐体不开孔、不动火、实现不停产安装。仪表采用防爆设计，在防爆场合得到广泛应用。TK-LW外贴式液位计可就地显示同时远传至控制，实现自动化监控。

5、液化气液位计测量原理

 TK-LW智能型外贴式超声波液位计采用声呐（超声波）的回波测距原理，测量探头发射和接收超声信号，穿透容器壁在液体中形成回波，实现测距。侧面（或斜下方）探头为校准探头，其可连续或定时发射校准声波，实现声速的校准，保障了高精度的稳定测量。

6、技术参数

精度：1%-0.1%                   显示方式：OLED

量程：30m                          重复性：1mm

接线形式：四线制                电源容量：10w

供电电源：24V DV               输出信号：4-20mA

环境温度：（-40-+60）    探头使用温度：（-50-+200）

可测壁厚：80mm                 调试方式：红外

外壳材质：铸铝                    电气接口：可选

防爆标志：ExdCT6 Gb         防护等级：IP65/67

7、优势特点

先进的探头制造技术工艺：

       全铝/不锈钢密闭探头、隔绝外部干扰

       独家平衡结构、真空封装工艺

测量敏感元件探头外贴：

       非接触式测量，最理想的液位测量方式

       不停产、不清罐、不动火、不停产安装投用

       自动诊断、一键恢复

       红外在线调试功能

优化的核心算法：

       适应性广，特别是应用于危化品液位测控领域

       实时自动校准，始终保证仪表高精度稳定测量

资质齐全，满足当地安监部门对危险源监控的要求。

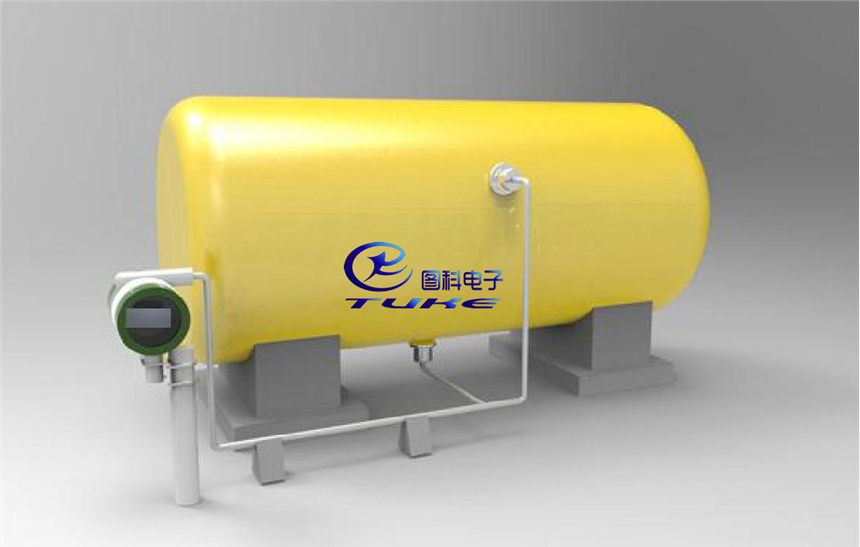

8、液化气液位计的安装示意图

9、液位计选型

详见产品选型手册

10.液化气液位计的经济效益与社会效益
(1)该仪表结构合理、性能很好、操作简单、计量准确、便于管理和及时了解生产动态，掌握集输状况。
(2)该液位仪的推广应用，实现了自动计量的目标,提高了计量水平。
(3)该液位仪的应用，使液位检测免受人为因素影响，减轻岗位工人劳动强度三分之一。
(4)该液位仪的应用，杜绝了在炎热、雷雨、冬雪等恶劣环境条件下，工人不安全因素。

11.液化气液位计应用案例

12.结束语
    TK-LW外贴式超声波液位计的推广应用，使在液位检测方面迈出了可喜的一步，实现了由接触测量到非接触测量的转变，更重要的是综合测量误差提高了1个数量级。
