TK-LW外测液位计

1.测量原理

TK-LW外测液位计，其工作原理为超声回波测距，即超声波透过罐壁后在液体介质中传导，到底液面返回被传感器接收，通过其时间差来计算液位高度，就地OLED显示，同时实现监控液位的远传，实现自动化控制。
2.应用领域
液位计应用范围较广，特别是易燃易爆、强腐蚀、有毒有害的压力容器储罐的液位测量应用更为突出；
炼油厂：液化气、丙烯、丙烷、乙烷球罐/卧槽液位计
氯碱行业：储罐液位计
合成氨装置：液氨球罐/卧罐液位计
有机硅行业：三氯化硅、四氯化硅、三氯氢硅等球罐/卧罐液位计
制冷行业：液氨、二氯乙烷、氟化氢等储罐液位计
其他化工领域液位计应用。
3.产品性能、参数表

精度：1%-0.1%              显示方式：OLED

量程：30m                重复性：1mm

接线形式：四线制            电源容量：10W

供电电源：24V DC            输出信号：(4-20）mA

环境温度：（-40-+60）℃         探头使用温度：（-40-+200）℃

可测壁厚：70mm             调试方式：红外调试器

外壳材质：铸铝             电气接口：可选

防爆标志：ExdⅡCT6Gb          防护等级：IP65

4.应用优势

4.1不开孔、不动火、不停产安装投用；

4.2实时测量液位，就地显示+信号远传；

4.3外壁吸附安装，安装便捷；

4.4特别适用高压、强腐蚀、易燃易爆炸的工况；

4.5精确：自动校准，永远保证测量精度。

4.6耐用可靠：测量头和仪表中无机械运动部件，并严格密封，与外界隔离。

4.7安全：在测量有毒害、有腐蚀、有压力、易燃易爆、易挥发、易泄漏的液体时， 由于测量头和仪表都在容器外，所以安装、维修、维护操作时不接触罐内的液体和气体，非常安全。即使在仪表损坏或维修状态下，也绝无引起泄漏的可能。

4.8资质齐全，满足安监部门对重大危险源的评审技术要求。

5.安装、调试及使用说明

5.1开箱检查

开箱后，检查仪表外观并核对配件数量。
5.2传感器安装

首先将储罐底部做清洁处理，保证无毛刺并用抹布清理干净，将传感器前端均匀涂抹硅脂后吸附在储罐底部，待仪表整体调试完成后，用密封胶将传感器与罐壁间缝隙做密封处理，如上图。

5.3变送器安装

将变送器安装在立柱上，并将传感器线缆引入变送器，安装工作即完成。如下图：

5.4液位计调试

通电后，仪表工作状态正常，开始调试仪表，使用专用红外调试器设置仪表参数，使液位计进入工作状态。

6.技术及售后服务

6.1积极响应客户技术服务要求

6.2安排经验丰富的技术工程师提供技术服务

6.3实行三包，终身维修

7.结束语
    TK-LW外测式液位计的推广应用，使在液位检测方面迈出了可喜的一步，实现了由接触测量到非接触测量的转变，更重要的是综合测量误差提高了1个数量级。

持续技术创新

规范施工要求

稳定服务支持
图科电子-外贴式自动化仪表专业制造商！

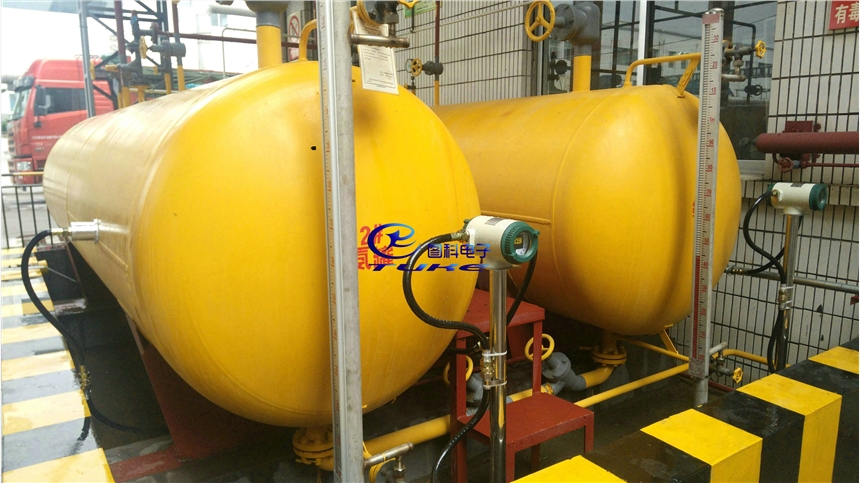

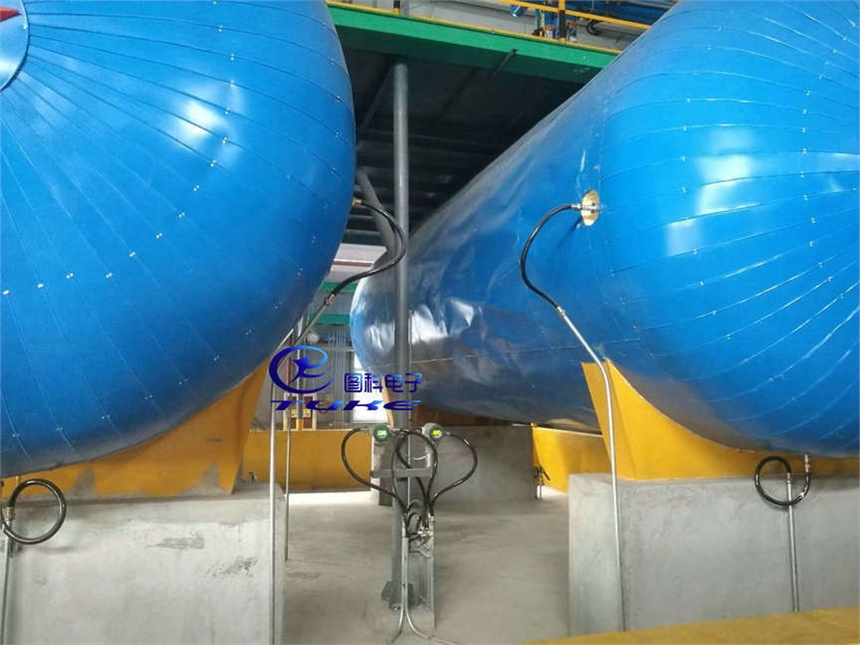

8.应用案例
