溴罐液位计

（TK-LW外贴式液位计）

1、溴素简介

溴是重要的化工原料之一，是海洋化学工业的主要分支,我国溴素生产目前全部采用水蒸气蒸馏法和空气吹出法。

2、溴的主要存储设备

搪玻璃储罐：搪玻璃钢制储罐是目前较为普遍的溴素存储容器，静态储存溴的衬搪玻璃钢设备必须承受20000V的火花试验，可达工作温度为138。

3、溴的危害及防护

毒性： 溴蒸气即使浓度很低时也会灼伤粘膜，出现咳嗽、粘膜分泌物增多、鼻出血、头晕等症状。液态溴对皮肤有强烈的腐蚀性，会形成难以愈合的伤疤。溴蒸气在空气中容许浓度0.5mg/m3以下。

健康危害： 对皮肤、粘膜有强烈刺激作用和腐蚀作用。轻度中毒时，有全身无力干咳、呕吐；吸入较多时，有头痛、呼吸困难、剧烈咳嗽、流泪、眼睑水肿及痉挛。有的出现支气管哮喘、支气管炎或肺炎。少数人出现过敏性皮炎，高浓度溴可造成皮肤灼伤，甚至溃疡。长期吸入，除粘膜刺激症状外，还伴有神经衰弱征候群。

防护措施：工作人员必须穿戴防护用具，如工作服、橡皮手套、围裙、风镜和滤毒口罩等。应避免与皮肤接触，皮肤灼烧时要用大量清水冲洗，然后敷油膏并送医院治疗。

4、溴罐液位计的选择

 溴，由于其对有机物和无机物都有非常强的腐蚀性，在溴储罐的液位测量实践中，往往只能采用称重和经验计算的方式来测量溴的多少，非常的繁琐，传统仪表无法应用在该介质的液位测量监测，造成储罐液位不能实时监测，存在非常大的安全隐患。而溴储罐内部为衬搪瓷防腐，无法开孔选择传统仪表，针对该现状，TK-LW型外贴式超声波液位计,液位测量采用了传感器罐壁外贴、与被测液体非接触式测量方式，实现真正意义上的完全隔离测量，同时仪表可输出（4～20）mA 标准通讯信号将测量结果输出至DCS自动化控制系统。

5、测量原理

 TK-LW智能型外贴式液位计采用声呐（超声波）的回波测距原理，测量探头发射和接收超声信号，穿透容器壁在液体中形成回波，实现测距。侧面（或斜下方）探头为校准探头，其可连续或定时发射校准声波，实现声速的校准，保障了高精度的稳定测量。

6、技术参数

精度：1%-0.1%                     显示方式：OLED

量程：30m                            重复性：1mm

接线形式：四线制                  电源容量：10w

供电电源：24V DV                  输出信号：4-20mA

环境温度：（-40-+60）           探头使用温度：（-50-+200）

可测壁厚：80mm                    调试方式：红外

外壳材质：铸铝                       电气接口：可选

防爆标志：ExdCT6 Gb              防护等级：IP65/67

7、溴罐液位计优势特点

不开孔，不动火，无需停产，罐外连续精确测量，属完全非接触测量，容器内压力无限制，安装简便！是真正的绿色环保仪表。

实时测量显示液位，同时远传至值班室实现高位报警和低位报警功能。

测量结果精度高。

仪表使用寿命。

资质齐全，满足当地安监部门对危险源监控的要求。

8、经济效益与社会效益
(1)仪表结构合理、性能很好、操作简单、计量准确、便于管理和及时了解生产动态，掌握集输状况。
(2)实现了自动计量的目标,提高了计量水平。
(3)使液位检测免受人为因素影响，减轻岗位工人劳动强度三分之一。
(4)杜绝了在炎热、雷雨、冬雪等恶劣环境条件下，工人不安全因素。

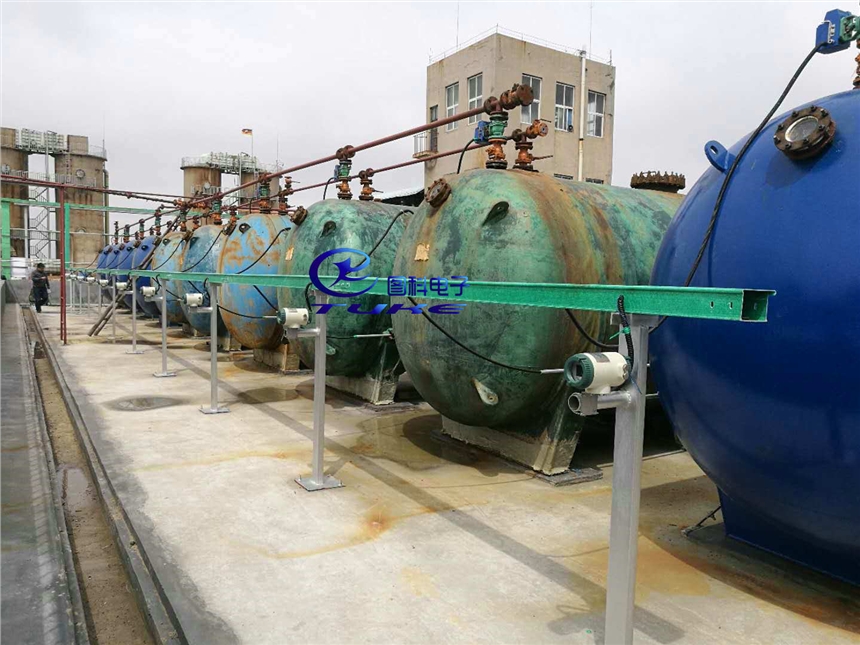

9.应用案例

TK-LW外贴式超声波液位计的推广应用，使在液位检测方面迈出了可喜的一步，实现了由接触测量到非接触测量的转变，更重要的是综合测量误差提高了1个数量级。
