      TK-LS外贴式超声波液位开关

      1.产品概述
         TK-LS智能型外贴式超声波液位开关(简称液位开关),其特有的测量敏感元件(探头)安装于被测容器的外壁,相比于传统的液位开关,其不与介质接触的测量方式,不仅测量精度高,而且不用在容器壁上面开孔,不用动火,实现真正意义上的非接触式液位测量。主要用于监测储罐液面,实现上下限报警或监测管道中是否有介质存在(干态保护),可适用于医药、石油、化工、电力、食品等行业的液位过程控制。
      2.工作原理
         液位开关的探头贴于容器外壁,其发射的高频脉冲信号可以穿透容器壁,并可在容器壁和介质中传播,还会被容器内表面反射回来,通过对这种反射和在容器壁内传播特性的检测和计算(综合波),即可判断出液位是否达到了测量位置。采用图科电子的“超声变频”技术,解决了传统超声波液位开关长期存在的信号不稳定及误报现象,获得质的飞跃。
      3.产品优势特点
      罐外安装,不开孔,不动火,不损伤罐体,可不停产安装,不停产维修;
      非插入式测量,与介质的压力、比重、有无腐蚀性无关,适应面广;
      外贴测量,对罐内或装置内介质不产生干扰,无污染、无泄露、无腐蚀;
      适用于石化常压或高压罐及装置、对卫生要求严格的食品罐、医药卫生罐及强腐蚀性罐,是一种环保型仪表;
      配有多种探头,既可测常温罐,又可测高温罐(温度200℃)。
      4.性能指标

      精度

      ±2mm

      可测壁厚

      ≤60mm

      供电电压

      24V DC±5%

      环境湿度

      10%~95%RH

      输出信号

      干接点(继电器)

      环境温度

      -(40~+60)℃

      触点容量

      250V AC/DC 5A

      30VDC  5A

      使用温度

      (-50~+200)℃

      调试方法

      磁性笔

      显示方式

      指示灯

      变送器

      外壳材质

      铸铝

      防爆标志

      ExdIICT6 Gb

      电气接口

      1/2NPT(可选)

      防护等级

      IP65

      传感器

      外壳材质

      合金铝

      防爆标志

      ExmbIICT6 Gb

      电气接口

      1/2NPT(可选)

      防护等级

      IP67

      5. 安装及尺寸示意图

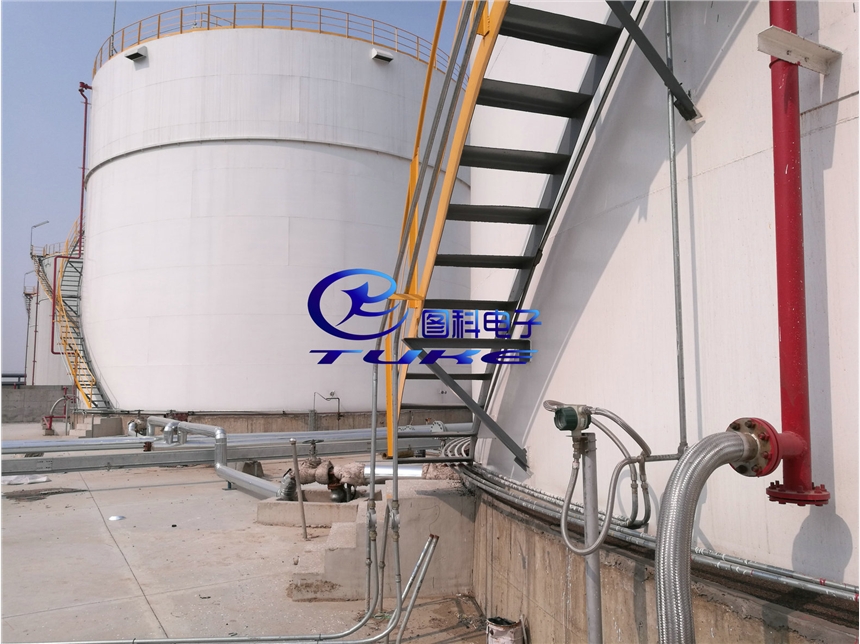

      6.应用案例


      7.选型型号

      8.总结

      TK-LS外贴式液位开关的推广应用,使在液位检测方面迈出了可喜的一步,实现了由接触测量到非接触测量的转变,更重要的是综合测量误差提高了1个数量级。
