      TK-LS外测式液位开关

      一.产品概述


      TK-LS外测式液位开关是一种新型液位监测报警装置。主要用于监测储罐液面,实现上下限报警或监测管道中是否有介质存在(干态保护),可适用于医药、石油、化工、电力、食品等行业的液位过程控制。

      二.工作原理

      液位开关产生的高频超声波脉冲可穿过容器壁,这个脉冲会在容器壁和液体中传播,还会被反射回来。通过对这种反射特性的检测和计算,就可以判断出监测点处容器内是否有液。同时液位控制器可输出继电器信号给后级电器或其它设备,从而实现对液位的监测或控制。

      三.性能指标

      电 源: DC 24V

      输出信号: 继电器输出(触点为无源节点)

      继电器容量: AC/DC 250V 5A

      重复性误差限:2mm

      可测壁厚: 60mm

      容器材质: 钢、不锈钢、玻璃、不发泡塑料等密实材料

      可测介质: 纯净液体、乳状液体、悬浮状液体

      环境温度: -50℃~+80℃

      环境湿度: 15%~100%RH

      电气接口规格M20×1.5mm(其他可选)

      防爆型液位开关

      变送器(表头)

      材 质: 铸铝 外壳防护等级:IP65

      防爆标志: ExdⅡCT6Gb

      传感器(探头)

      外壳材质: 不锈钢 防爆标志: ExmbⅡCT6Gb

      四.外形及组件

       接线





      六.安装

      1.注意事项

      1.请不要将其它超声波设备或电磁设备放在附近使用,以免设备互相干扰引起误动作。

      2. 液位控开关的两个探头在罐壁上一定要水平排列,且间距为0.8米!

      两探头之间应避免焊缝等类似情况的存在,每个探头位置也应尽量远离焊缝。

      图中:1 —— 液位开关变送器                  4 —— 活接头

                 2 —— 1/2"镀锌管                       5 ——三通

                 3 ——防爆挠性管                           6 —— 探头吸盘

         注:其中第2、3项及安装立柱需用户自备。

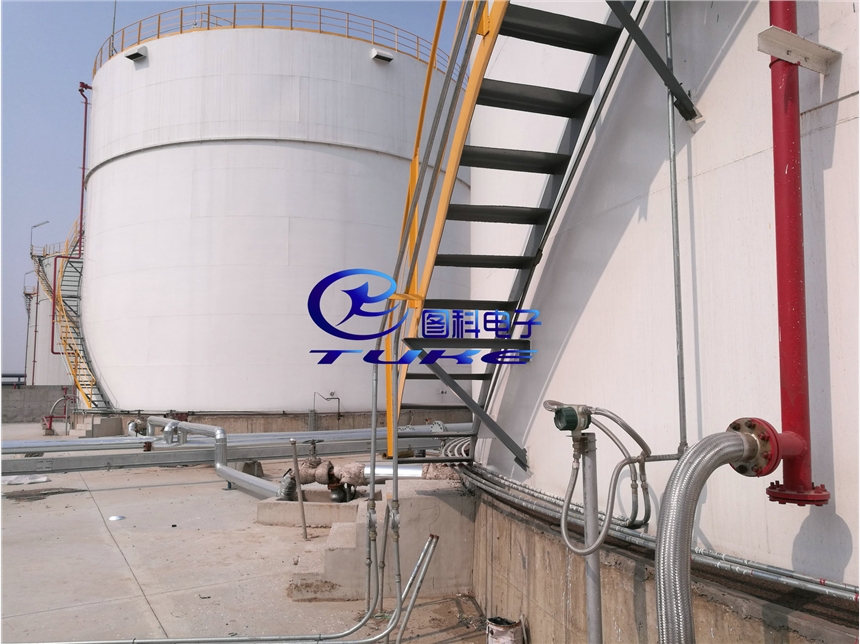

      七.应用案例
