产品概述

GDS-5B时钟测试仪适用于使用32768Hz晶振的电子产品时钟电路，如：智能电表、电脑主板、温控器、定时器、电子秤以及电子收款机上计时功能的精密测量。GDS-5B时钟测试仪附有RS232接口可与PC相连，将实时测量数据送到上位机以便修正电能表时钟误差。另配置1.0米的探头一支，以适应较大的线路板测量。

产品特点

1. 具有超灵敏的传感器使接收更灵敏；
2. 测量时钟采用非接触方式，秒脉中采用接触方式与电器相连
3. 采用拉丝氧化面板美观大方；
4. 内置快速处理器和TCXO（带温度补偿的基准时钟晶振）；
5. 对被测信号的强弱以16级电平指示使用直观明了；
6. 可设定上限和下限值，超过范围自动报警；
7. 人机对话采用旋转编码器编码，操作方便；
8. 精度优于0.03s/d

我们的优势

1. 质量稳定：实施全过程质量监控，细致入微，全方位检测！
2. 价格合理：高效内部成本控制，厂家直销，让利于客户！
3. 交货便捷：先进生产流水线，充足的备货，缩短了交货期！

特性

1. 测量范围：多费率电子电能表、电子产品时钟电路

2. 电源电压：220V AC  50HZ

3. 测量频率：32.768KHz 1Hz

4. 测量周期7个可选：1秒、2秒、5秒、10秒、20秒、32秒、60秒

5. 基准频率：16.384MHZ TCXO

6. 测量精度：优于0.03s/d

7. 量程：五档可选，PPm(百万分之一误差率)，s/d(每日误差)，s/m(每月误差)，s/y年差，F 时钟频率误差

8. 信号强度指示：16级指示使用直观明了

9. 报警设定范围：正负200ppm

10. 体积：130×270×290(mm)

11. 显示方式：四位4.5寸LCD显示

12.配有RS232接口可连PC修正电能表时钟误差。

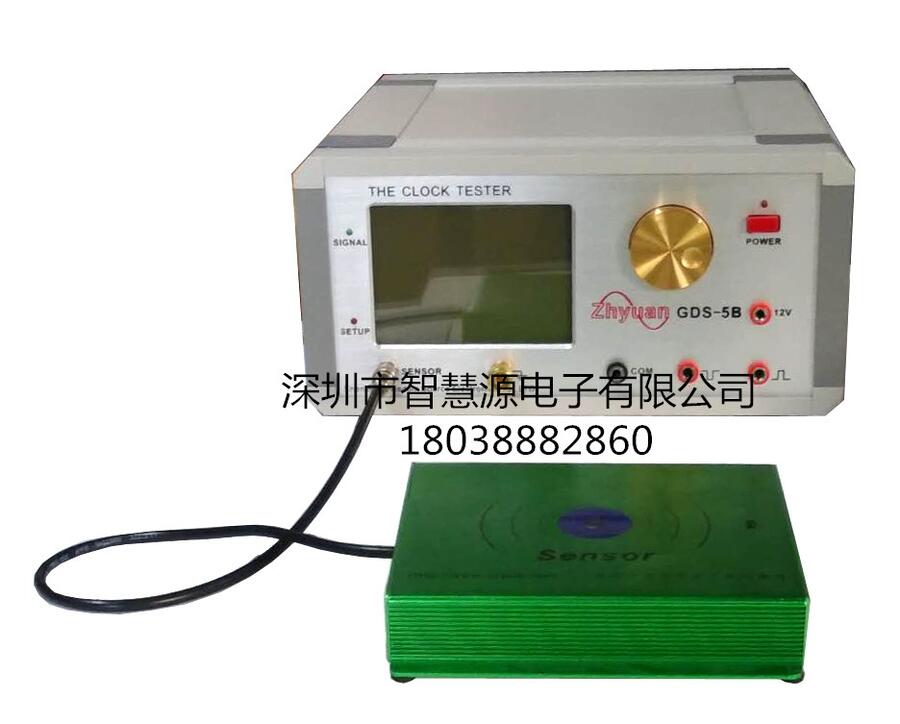

细节图片

面板介绍

1．电源开关

2．功能编码器

3．信号指示灯

4．设置状态指示灯

5.  传感器接口

6． 接地

7．12V 输出端

8．公共端 （接电能表光耦地端 ）

9．接电能表光耦正端

10. 测量电能表时钟芯片输出的秒信号端口

订购注意事项

1.         此产品支持网上订购，价格不含税不含运费，承诺质量保证并支持十五天内包退换，下单即可备货发货。

2.         请告知我们待测产品，以方便我们为您正确选型。

3.         如有特殊要求时请在订购产品时注明。

4.         若已由设计单位选定的型号，请按型号直接向我司销售部订购。

5.         当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图。
