商品详情

概述

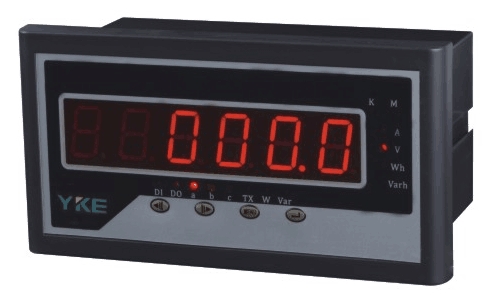

PD760E和PD760Z系列多功能电力仪表是针对电力系统、工矿企业、公共设置、智能大厦等电力监控、智能控制、计量考核的应用场合的高精度、高可靠、高性价比、多测量参数的智能配电仪表产品。该系列仪表采用高精度专用计量芯片和高可靠的MCU设计，可以同时测量三相电网中的所有常用电量参数：三相电压（相/线）、三相电流、有功功率、无功功率、功率因数、电网频率、UIPQ需量和双向电能计量，具有标准电能脉冲输出和RS485通讯接口，可选多种扩展功能模块。

PD760E系列为常规功能的产品，具有测量和计量功能，配置电能脉冲输出和通讯接口；PD760Z系列在常规功能的基础上增加直流变送输出、开关输入监测、继电器输出等功能；产品共有五中外形可选，面框分别为：160*80、120*120、96*96、80*80和72*72（mm）。

该系列产品具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件、PD760E/Z系列多功能网络电力监测仪已广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中、具有安装方便、接线简单、维护方便、工程量小，现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。产品符合GB/T22264.1-2008、GB/T13978-2008.

技术指标

			参数
精度等级			电量计量：有功电能0.5级，无功电能1.0级，变送输出0.5级
显示方式			LCD液晶屏显示/12位LED显示
信号输入	测量网络		三相四线V34/三相三线V33
	电压	额定值	AC 380V/AC 220V/AC 110V
		过负荷	1.2倍额定值（连续），2倍额定值/1秒
		功耗	＜0.4VA（每相）
		阻抗	＞500KΩ
	电流	额定值	AC5A/AC1A
		过负荷	1.2倍额定值（连续），2倍额定值/1秒
		功耗	＜0.2VA（每相）
		阻抗	＜2mΩ
	频率		45~65Hz
	电能		双向有功、无功电能计量
电源	工作范围		AC/DC85~265V
	功耗		＜5VA
功能模块	电能脉冲		无源光耦集电极开路输出
	通讯接口		2路RS485通讯接口，Modbus-RTU通讯协议
			通讯波特率：1200-19200，奇偶校验方式N81、E81、O81
			第2路RS485通讯口可选配为PROFIBUS-DP协议
	开关量输入		无源干结点输入
	开关量输出		越限报警或遥控继电器输出容量AC5A/250V，DC5A/30V（可定制）
	变送输出		0/4~20mA，0/1~10V变送输出，可编程设置变送项目和对应输出值
	工作环境		-10~55℃，相对湿度＜93%，无腐蚀气体场合，海拔＜2500M（无凝露）
	储存环境		-20~75℃，相对湿度≤93%
安全	绝缘		信号、电源、输出端子对壳电阻＞100MΩ
	耐压		输入电源＞AC2KV/1min，输入和输出＞AC1.5KV/1min，电源和输出＞AC2KV/1min

典型信号输入接线示意图

经典产品介绍

42方形多功能表

型号	功能描述	可选配置
LED型功能一览表		1.4路开关量输入 2.4路开关量输出 3.4路模拟量输出 4.双485通讯
PD760□-2S4	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-2S9A	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-2H4	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LED显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-2SUI	三相电压、电流（总有功、总无功、总功率因素）
PD760P3-2S4	三相有功功率、无功功率（电压、电流）
PD760H3-2S4	三相功率因数（总有功、总无功、总功率因数）
LCD型功能一览表
PD760□-2SY	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-2S9AY	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-2HY	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LCD显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-2FY	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，分时复费率功能，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760-3E-2	四象限电能计量，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760-3EF-2	四象限电能计量，分时复费率功能，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760□-2SUIY	三相电压、电流（总有功、总无功、总功率因数）
PD760P3-2SY	三相有功功率、无功功率（电压、电流）
PD760H3-2SY	三相功率因数（总有功、总无功、总功率因数）

*带可选功能“□”内为“Z”，不带则默认为“E”

96方形多功能表

型号	功能描述	可选配置
LED型功能一览表		1.4路开关量输入 2.4路开关量输出 3.4路模拟量输出 4.485通讯
PD760□-9S4	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-9S9A	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-9H4	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LED显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-9SUI	三相电压、电流（总有功、总无功、总功率因素）
PD760P3-9S4	三相有功功率、无功功率（电压、电流）
PD760H3-9S4	三相功率因数（总有功、总无功、总功率因数）
LCD型功能一览表
PD760□-9SY	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-9S9AY	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-9HY	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LCD显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-9FY	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，分时复费率功能，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760-3E-9	四象限电能计量，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760-3EF-9	四象限电能计量，分时复费率功能，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760□-9SUIY	三相电压、电流（总有功、总无功、总功率因数）
PD760P3-9SY	三相有功功率、无功功率（电压、电流）
PD760H3-9SY	三相功率因数（总有功、总无功、总功率因数）
PD760Z-9SY	三相U、I、P、Q、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）

*带可选功能“□”内为“Z”，不带则默认为“E”

80方形多功能表

型号	功能描述	可选配置
LED型功能一览表		1.4路开关量输入 2.4路开关量输出 3.4路模拟量输出 4.485通讯
PD760□-3S4	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-3S9A	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-3H4	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LED显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-3SUI	三相电压、电流（总有功、总无功、总功率因素）
PD760P3-3S4	三相有功功率、无功功率（电压、电流）
PD760H3-3S4	三相功率因数（总有功、总无功、总功率因数）
LCD型功能一览表
PD760□-3SY	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-3S9AY	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760-3E-3	四象限电能计量，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760-3EF-3	四象限电能计量，分时复费率功能，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760□-3SUIY	三相电压、电流（总有功、总无功、总功率因数）
PD760P3-3SY	三相有功功率、无功功率（电压、电流）
PD760H3-3SY	三相功率因数（总有功、总无功、总功率因数）

*带可选功能“□”内为“Z”，不带则默认为“E”

72方形多功能表

型号	功能描述	可选配置
LED型功能一览表		无
PD760□-AS4	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-AS9A	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-AH4	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LED显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度、最大需量）
PD760□-ASUI	三相电压、电流（总有功、总无功、总功率因素）
PD760P3-AS4	三相有功功率、无功功率（电压、电流）
PD760H3-AS4	三相功率因数（总有功、总无功、总功率因数）
LCD型功能一览表
PD760□-ASY	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760□-AS9AY	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯（电压、电流不平衡度）
PD760-3E-A	四象限电能计量，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760-3EF-A	四象限电能计量，分时复费率功能，有、无功脉冲输出、RS485通讯（电压、电流、功率、功率因数）
PD760□-ASUIY	三相电压、电流（总有功、总无功、总功率因数）	RS485通讯
PD760P3-ASY	三相有功功率、无功功率（电压、电流）
SPD760H3-ASY	三相功率因数（总有功、总无功、总功率因数）

*带可选功能“□”内为“Z”，不带则默认为“E”

16槽型多功能表

型号	功能描述	可选配置
LED型功能一览表		1.4路开关量输入 2.4路开关量输出 3.4路模拟量输出 4.485通讯
PD760□-1S4	三相U、I、P、Q、F、PF、四象限电能计量，有、无功脉冲输出，RS485通讯
PD760□-1S9A	三相U、I、四象限电能计量，有、无功脉冲输出，RS485通讯
PD760□-1H4	三相U、I、P、Q、F、PF、分相P、Q、PF，四象限电能计量，LED显示，电压、电流谐波含量，有、无功脉冲输出，RS485通讯
PD760-3E-1	四象限电能计量，有、无功脉冲输出、RS485通讯
PD760-3EF-1	四象限电能计量，分时复费率功能，有、无功脉冲输出、RS485通讯
PD760P3-1S4	三相有功功率、无功功率（电压、电流）
PD760H3-1S4	三相功率因数（总有功、总无功、总功率因数）

*带可选功能“□”内为“Z”，不带则默认为“E”
