概述
??
DDS100和DTS300系列导轨式电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。微型化的结构方便其与微型断
路器一起使用，安装于终端配电箱内。为低压配电终端的电能计量提供了有效的解决方案。广泛适用于楼宇、商场、会展中心、学校、
机场、港口及工厂等。
DDS100电表循环显示时间、日期、总、峰、平、谷电量；（注：不带分时复费率电能计量功能的电能表，只显示总电能）。循环显
示时间为4S；GHTS还具有键显功能，通过面板上的上、下按键可顺序查看A、B、C三相电流、电压、无功功率、功率因素、电网频率、
有/无功总、尖、峰、平、谷电能、表地址、软件版本号、显示自检等。
该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交
换，极大地方便了用电自动化管理。该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、
GB/T17883和电力行业DL/T614对电能表的各项技术要求。
技术指标
?
|
项目 |
参数 |
|||||||||||
|
型号 |
DL10 |
DDS100 |
DDS100E |
DDS100EF |
DT300 |
DTS300E |
DTS300EF |
|||||
|
电能精度等级 |
有功0.5级 |
有功0.5级，无功1.0级 |
||||||||||
|
显示方式 |
LCD液晶显示 |
|||||||||||
|
信号输入 |
测量网络 |
单相 |
三相四线/三相三线 |
|||||||||
|
电 压 |
额定值 |
AC220V |
AC 380V/AC 220V/AC 100V |
AC 380V/AC 220V/AC 100V |
||||||||
|
过负荷 |
1.2倍额定值（连续），2倍额定值/1秒 |
|||||||||||
|
功耗 |
＜1VA（每相） |
|||||||||||
|
阻抗 |
＞500kΩ |
|||||||||||
|
电流 |
规格 |
5（30） |
1.5（6）A、5（20）A、10（40）A、20（80）A、30（100）A |
|||||||||
|
过载 |
＜0.4VA（每相） |
|||||||||||
|
阻抗 |
＜2mΩ |
|||||||||||
|
参比频率 |
50HZ或60HZ |
|||||||||||
|
电能 |
正向有功电能 |
四象限电能计量 |
||||||||||
|
工作电压 |
正常工作电压范围：0.9~1.1UN |
|||||||||||
|
功耗 |
＜5VA |
|||||||||||
|
功能模块 |
电能脉冲 |
脉冲宽度：80ms±20ms光耦隔离，集电极开路输出 |
||||||||||
|
通讯接口 |
无 |
RS485，MODBUS-RTU协议 |
无 |
RS485， MODBUS-RTU协议 |
||||||||
|
温度范围 |
正常工作温度：-10℃~﹢55℃，极限工作温度：-20℃~+65℃ |
|||||||||||
|
相对湿度 |
＜93%（无凝露） |
|||||||||||
|
储存环境 |
-20~85℃，相对湿度≤93% |
|||||||||||
|
安全 |
绝缘 |
辛哈、输出端子对壳电阻＞100MΩ |
||||||||||
|
耐压 |
输入和输出＞2Kv |
|||||||||||
|

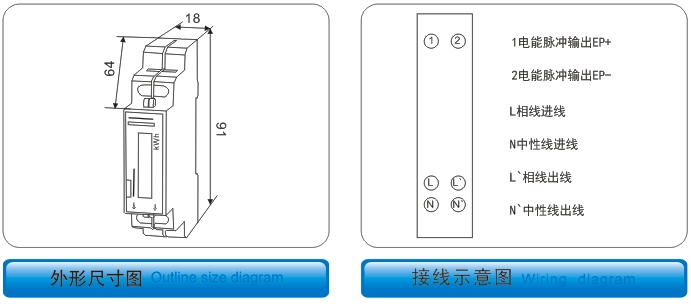

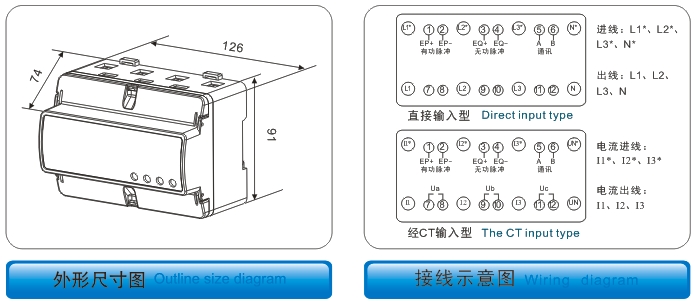

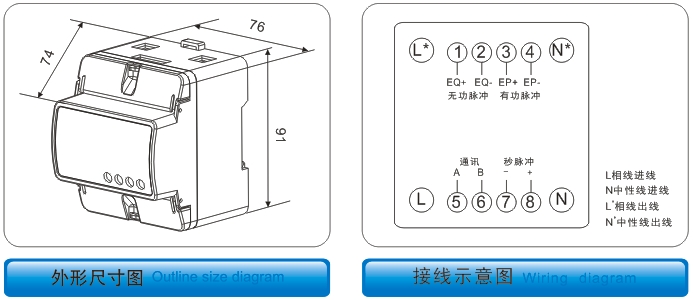

外形尺寸 |
18*91*64（mm） |
76*91*74（mm） |
126*91*74（mm） |
|||||||||
|
安装方式 |
35mm标准导轨安装 |
|||||||||||
?

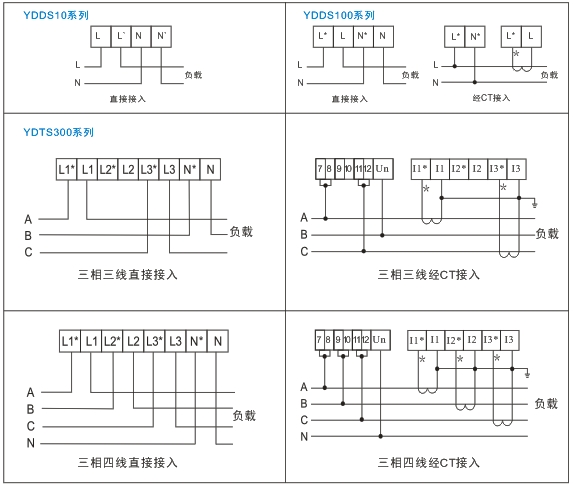

典型信号输入接线示意图
?
?
典型产品介绍
?
?
|
型号 |
功能描述 |
|
DL10 |
正向有功电能计量，LCD显示，有功脉冲输出 |
?
?
?
|
型号 |
功能描述 |
|
DDS100 |
单相四象限，LCD显示，有功、无功脉冲输出 |
|
DDS100E |
单相四象限电能、U、I、P、PF、Q、S计量、LCD显示，有功、无功脉冲输出，RS485通讯（可选645规约） |
|
DDS100EF |
单相U、I、P、PF、Q、S、四象限电能计量、LCD显示，有功、无功脉冲分输出，分时复费率功能，RS485通讯（可选485规约） |
?
?
?
|
型号 |
功能描述 |
|
DTS300 |
三相四象限，LCD显示，有功、无功脉冲输出 |
|
DTS300E |
三相四象限电能、U、I、P、PF、Q、S计量、LCD显示，有功、无功脉冲输出，RS485通讯（可选645规约） |
|
TS300EF |
三相U、I、P、PF、Q、S、四象限电能计量、LCD显示，有功、无功脉冲分输出，分时复费率功能，RS485通讯（可选485规约） |
?
