当一股向上的流体经过直立的圆柱型空腔时，带导向的锥型浮子就会浮动，对于某一位置，当作用在浮子的浮力A，阻尼力W 与浮子重量G 处于平衡状态，此时浮子的位置代表当时的流量，在浮子行程的每一个高度，都代表着一个流量瞬时值，并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，使指示器的指针转动，凸轮板是指针线性地指示其流量值的大小。

特点：

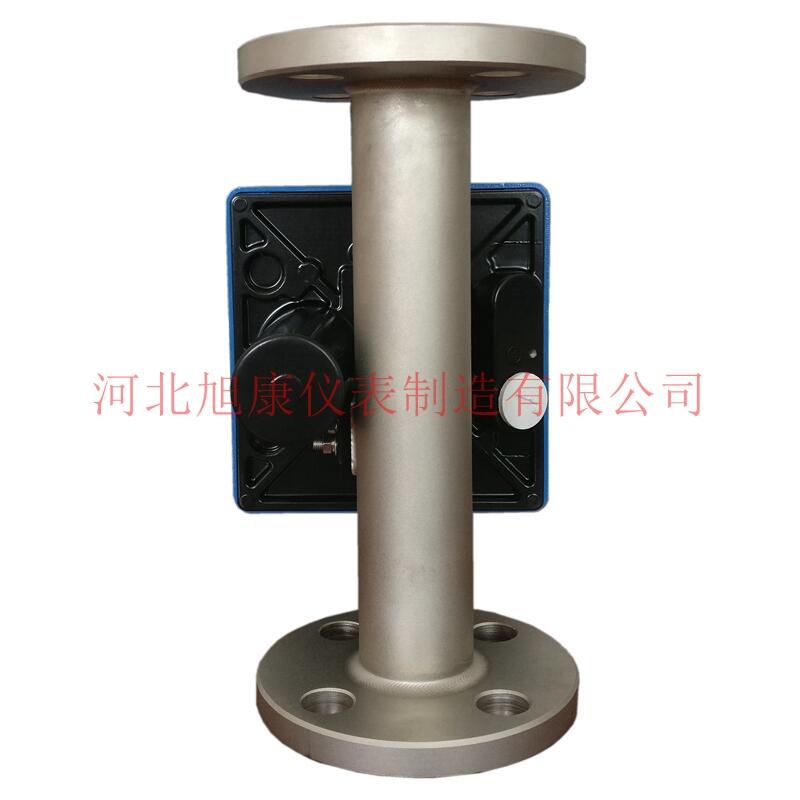

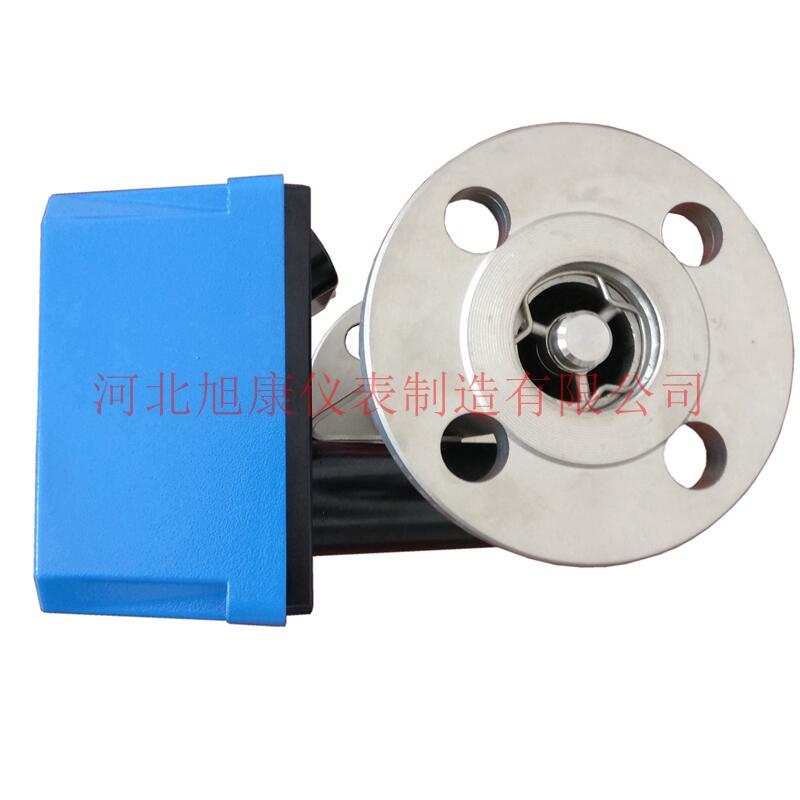

1 测量管
■ 坚固的全金属结构设计，可以满足全部压力等级要求；
■ 可选择不锈钢、哈氏合金、钛材、衬PTFE等多种材质；
■ 采用特殊结构设计，可满足高温使用需求；
■ 新型结构便于使用X射线进行焊缝的安全检查；
■ 除底进上出垂直安装结构外，可以满足多种安装需要；
■ 对于结晶介质或需要保温的场合可以选择夹套型。

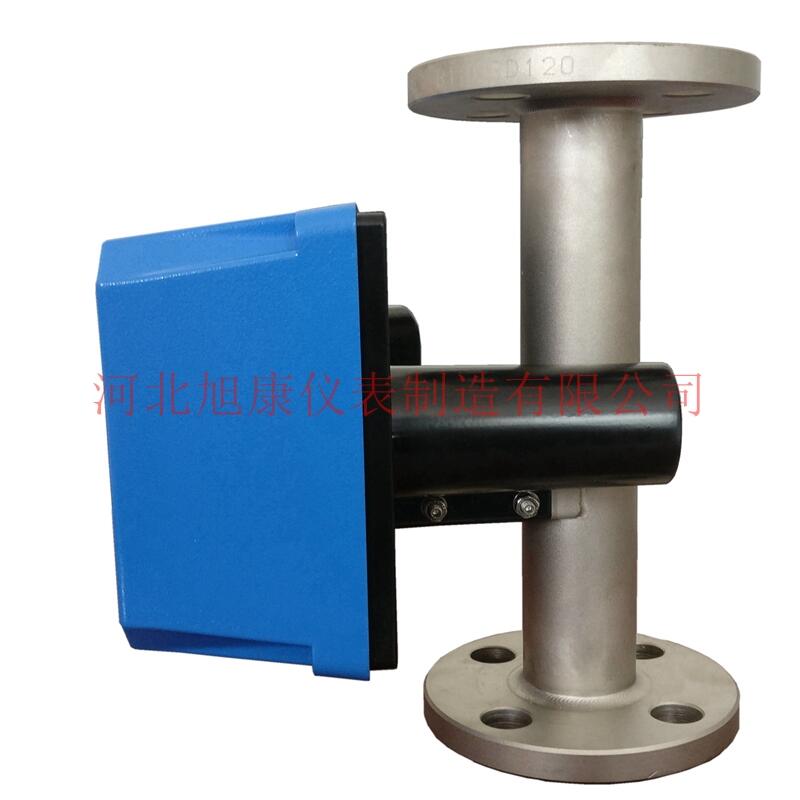

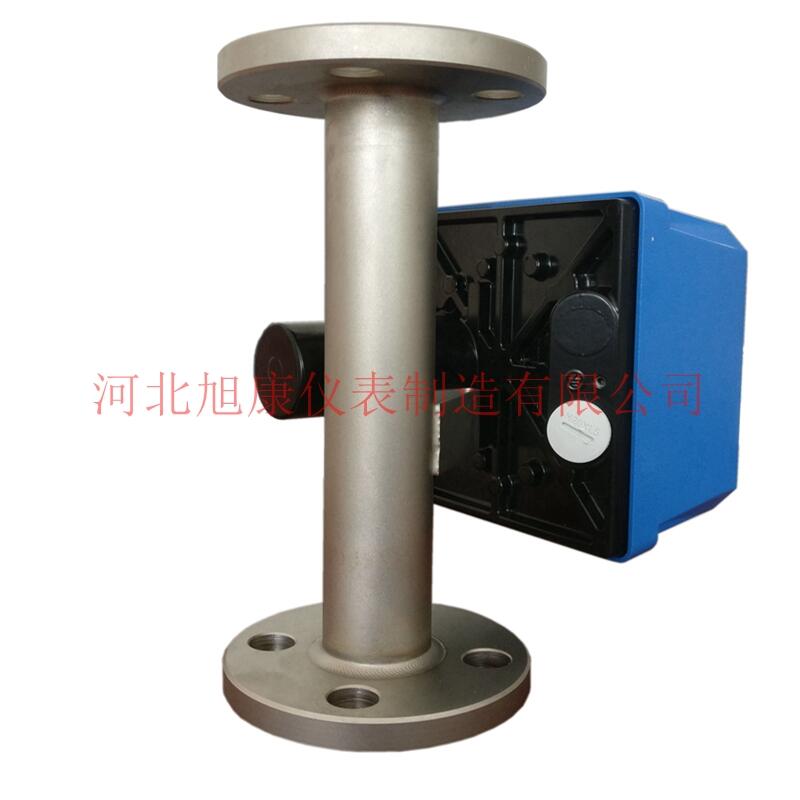

2 指示器
■ 同轴磁系统，强力的指针阻尼功能，使仪表运行更加安全稳定可靠；
■ 模块式设计，可在现场快速的给仪表增加或更换变送器；
■ 有本安防爆标准产品，配备安全栅可组成本安防爆系统用于易燃易爆等危险场合；
■ 变送器具有LCD(背光)现场显示瞬时流量和累积流量的功能；
■ 4～20mA线性电流输出兼容HART通讯协议；

■ NAMUR限位开关报警输出。
