?一、概述

??UDZ电接点双色水位计，主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.

??二、结构

??本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。

??三、特点

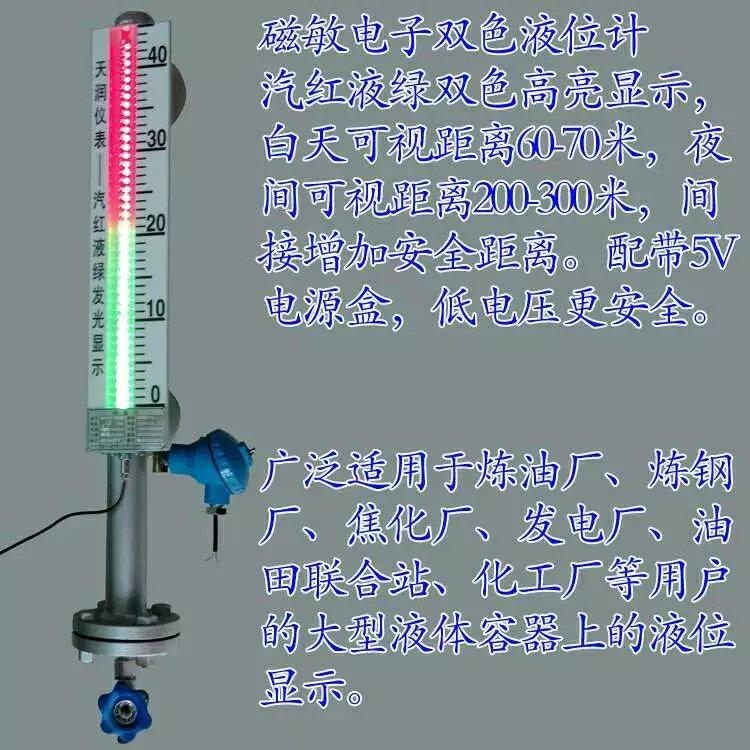

??1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。

??2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。

??3. 利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，可将电极的化学腐蚀减少到******限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。

??4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。

??四、技术参数

??产品型号：UDZ-10-21/Ⅱ

??工作压力：≥2.5Mpa≤32Mpa

??筒体规格：Φ89×12；Φ108×15

??连通管规格：Φ38×5

??排污管规格：Φ28×4 20G

??电极安装形式：分压入、旋入式两种

??二次仪表技术参数

??工作环境：

??环境温度：-10℃～+45℃

??相对湿度：〈80% 无凝结。

??电源：220VAC±10%, 50Hz 电流〈1A

??功耗：〈10VA

??被测液体阻抗条件：0～90KΩ

??安装方式：竖式盘装
