GTE折弯机激光保护装置

折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成，在选用光幕时可选用一般安装和编

程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机,输入

信号更多,另外可以编辑每个信号的逻辑信息。

有效防止折弯机工作时压伤工作人员的手指，手臂，能够对工作人员进行全面有效的保护。

GTE折弯机激光保护装置专用光幕可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集

中到操作面板上，更有利于使用者切换各种模式。内置电源稳定模块，反接保护模块过载保护模块，适用

于各种折弯机。所用光源采用可见光，并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自

动找正，对光更加便利。光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根

据光的衰减度自动增量，产品设计10万小时。

折弯机保护装置参数

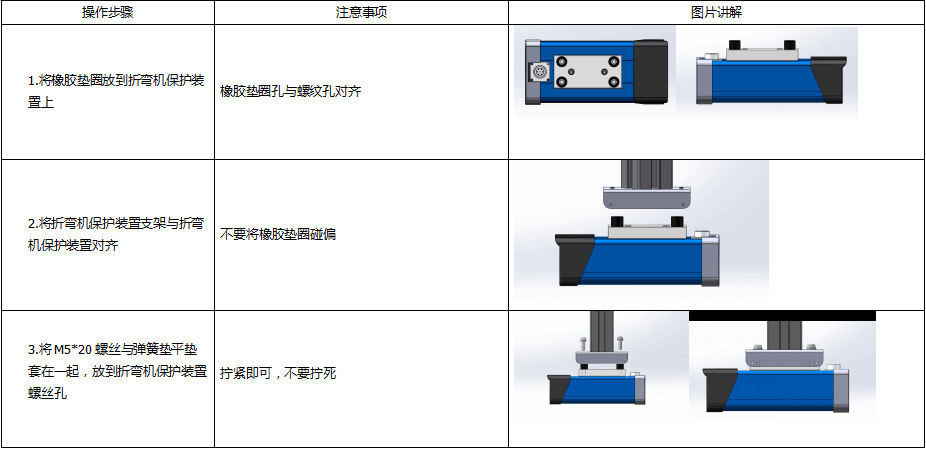

折弯机保护装置组装说明

折弯机保护装置调试及注意事项

  1.三点面板指示灯

① E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、

E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式，通光状态、遮光状态，正常通光时遮光状态指示灯亮，L1、L2、L3三个接收点任意一个

或全部被遮挡时遮光状态指示灯亮。

③屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机

正常工作。

④工进模式，工进模式为折弯机保护装置转换信号S1，可由控制器提供或采用折弯机慢下信号。

⑤折盒模式，钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点，可用于盒状工件的折弯。

【正常模式】
