【详细说明】
一 锅炉蒸汽流量计，蒸汽流量表产品概述：

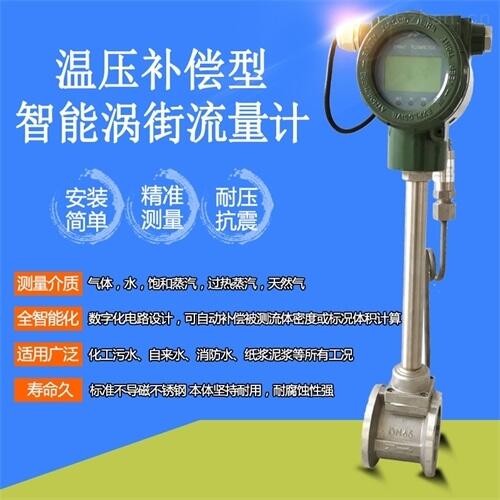

LUGB锅炉蒸汽流量计为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量，累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度，压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
锅炉蒸汽流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽，空气，气体，水，液体的工况体积流量，配备温度，压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高锅炉蒸汽流量计的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃），强振动（≤1g）的恶劣工况下使用。 涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的标况的体积流量或质量流量的体积流量计。在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如下图所示，旋涡列在旋涡发生体下游非对称地排列。为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量，累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度，压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
二 锅炉蒸汽流量计特点：
1.可以同时集成温度、压力补偿功能。
2.全智能化、数字化电路设计，自动补偿被测流体密度或标况体积计算。
3.全新的数字滤波和修正功能使流量测量更加精准可靠。
4.电池供电型无需外接电源既可连续工作两年以上。
5.全新点阵汉字液晶显示，使用操作更方便。
6.工作压力损失较小，量程范围宽。
7.无可动机械零件，可靠性高，维护量小。
三 锅炉蒸汽流量计参数技术指标：
测量介质： 气体、液体、蒸气
连接方式：法兰卡装式、法兰式、插入式
测量精度：1.0级 1.5级
测量温度：常温–25℃～100℃，高温–25℃～150℃-25℃～250℃
输出信号：脉冲电压输出信号，高电平8～10V 低电平0.7～1.3V，脉冲占空比约50%,传输距离为100m，脉冲电流远传信号4～20 mA,传输距离为1000m
环境温度：-25℃～+55℃湿度:5～90% RH50℃
壳体材质：不锈钢, 铝合金
供电电源：DC24V或锂电池3.6V
防爆等级：本安型iaIIbT3-T6无纸记录仪
防护等级：IP65
|
公称通径（mm） |
15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） |
|
公称压力（MPa） |
DN15-DN200 4.0（>4.0协议供货），DN250-DN300 1.6（>1.6协议供货） |
|
介质温度（℃） |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，（其它材料协议供货） |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 （4～20mA）：负载电阻≤750Ω |
四. 锅炉蒸汽流量计选型：
|
代号 |
通径 |
流量范围㎡/h |
||||||
|
LUGB-25 |
DN25 |
1~10（液体） |
25~60（气体） |
蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 |
||||
|
LUGB-32 |
DN32 |
1.5~18（液体） |
15~150（气体） |
|||||
|
LUGB -40 |
DN40 |
2.2~27（液体） |
22.6~150（气体） |
|||||
|
LUGB -50 |
DN50 |
4~55（液体） |
35~350（气体） |
|||||
|
LUGB -80 |
DN80 |
9~135（液体） |
90~900（气体） |
|||||
|
LUGB-100 |
DN100 |
14~200（液体） |
140~1400（气体） |
|||||
|
LUGB-150 |
DN150 |
32~480（液体） |
300~3000（气体） |
|||||
|
LUGB-200 |
DN200 |
56~800（液体） |
550~5500（气体） |
|||||
|
|
代号 |
功能1 |
||||||
|
N |
无温压补偿 |
|||||||
|
Y |
有温压补偿 |
|||||||
|
|
代号 |
输出型号 |
||||||
|
F1 |
4-20mA输出（二线制） |
|||||||
|
F2 |
4-20mA输出（三线制） |
|||||||
|
F3 |
RS485通讯接口 |
|||||||
|
|
代号 |
被测介质 |
||||||
|
J1 |
液体 |
|||||||
|
J2 |
气体 |
|||||||
|
J3 |
蒸汽 |
|||||||
|
|
代号 |
连接方式 |
||||||
|
L1 |
法兰卡装式 |
|||||||
|
L2 |
法兰连接式 |
|||||||
|
|
代号 |
功能2 |
||||||
|
E1 |
1.0级 |
|||||||
|
E2 |
1.5级 |
|||||||
|
T1 |
常温 |
|||||||
|
T2 |
高温 |
|||||||
|
T3 |
蒸汽 |
|||||||
|
P1 |
1.6MPa |
|||||||
|
P2 |
2.5MPa |
|||||||
|
P3 |
4.0MPa |
|||||||
|
D1 |
内部3.6V供电 |
|||||||
|
D2 |
DC24V供电 |
|||||||
|
B1 |
不锈钢 |
|||||||
|
B2 |
碳钢 |
|||||||
|
|
|
|
|
|
|
|
|
|
