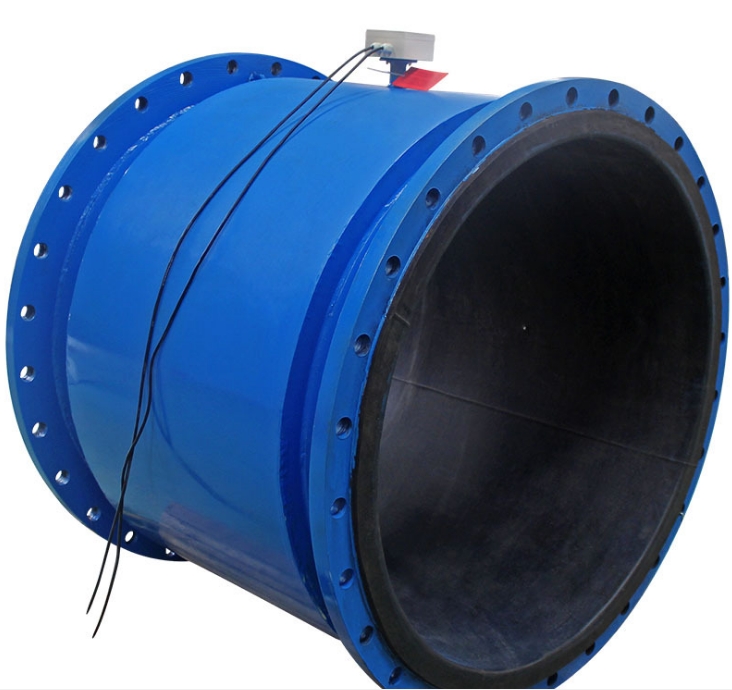

厂家供应大口径工厂工业废水流量计 DN1000电磁流量计

您当前位置: 网站首页 / 供应信息 / 仪器仪表 / 流量仪表

上架日期： 2020年6月28日浏览量： 384次

产品价格：￥8000（人民币）

规格：YKLD

发货地：河南新乡

品牌：

最小起订量：1台

立即询价进入商铺

河南云控自动化仪表有限公司

免费会员

会员级别：

认证类型：企业认证

企业证件：通过认证

认证信息：河南云控自动化仪表有限公司

商铺名称：河南云控自动化仪表有限公司

联系人：王云（小姐）

联系手机：

固定电话：

企业邮箱：1762041549@qq.com

联系地址：河南新乡高湾村北工业区

邮编：453000

联系我时，请说是在口碑仪器网上看到的，谢谢！

商品详情

一、概述

电磁流量计的设计和制造符合标准JB/9248-1999《电磁流量计》，是一种测量导电介质体积流量的速度式仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现监测自动化控制，并实现信号远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。仪表的结构形式有一体型和分体型。

二、特点

★测量管内无可动部件，便于维护管理；无阻流部件，无压力损失；

★被测液体最低电导率》20μS/cm,配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量；

★测量精度不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高；

★低频矩形波激磁，不受工频及现场各种干扰的影响，工作稳定可靠；

★不受流体方向影响，正反向均可准确计量；

★液晶背光显示，可在线修改参数，操作简单方便；

★中文、英文显示方式（可选）；

★可记录正向总量，反向总量、差值总量；

★具有空管测量、报警功能，并能适应不同的流体介质。

三、测量原理

电磁流量计是运用法拉第电磁感应定律原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势。其感应电动势E为：E=KBdV

流量Q为：

式中：Q=3600×V×S

K----仪表系数

B----磁感应强度（T）

C----电极间距（m）

D----流体平均流速（m/s）

S----导管内截面积（m²）

测量流量是，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量，所以流量与感应电动势E（或流速V）的大小成正比。

四、技术指标

☆适用测量通径：DN3～DN300；

☆介质导电率：》20μS/cm；

☆衬里材料：聚氨酯橡胶、高温橡胶、耐酸橡胶、氯丁橡胶、PTFE、F46、PFA；

☆电极材料：含钼不锈钢、哈氏B、哈氏C、钛、钽、铂铱合金；

☆一体型工作环境温度：-20℃～50℃；

☆转换器工作环境湿度：《95%；

☆外壳防护等级：IP60、IP68；

☆流速测量范围：0～15米/秒；

☆配套精度等级：0.5级、0.2级；

☆测量参数：瞬时流量、流速、正反向累计总量；

☆检测报警参数：流体空管检测报警、励磁电流检测报警、上下限报警、系统报警；

☆网络功能：HART、MODBUS、GPRS、PROFIBUS（选配）；

☆供电电源：

交流电源：电压适用范围：85VAC～250VAC；

直流24V电源：电压适用范围：20VDC～36VDC；

五、电磁流量传感器外形尺寸

表1

公称通径DN（mm）	公称压力1.6 MPa
	外形尺寸						高度		长度
	B1	B2	B3	n	D1	D2	H1	H2	L
10	14	90	41	4	14	60	292	232	200
15	14	95	46			65	292	232
20	16	105	56			75	306	246
25	16	115	65			85	320	260
32	18	140	76			100	330	270
40	18	150	84		18	110	340	280
50	20	165	100			125	355	295
65		185	118			145	375	315	250
80		200	132	8		160	390	330
100	22	220	155			180	410	350
125	22	250	185			210	430	370
150	24	285	210		22	240	450	390	300
200	26	340	266	12	22	295	510	450	350
250	29	405	319		26	355	570	510	450
300	32	460	370			410	630	570	500
350	35	520	429	16		470	690	630
400	38	580	480	16	30	525	750	690
450	42	640	548	20	30	585	810	750	550
500	46	715	609		33	650	870	810	550
600	52	840	720		36	770	940	880	600

表2

公称通径DN（mm）	公称压力2.5 MPa
	外形尺寸						高度		长度
	B1	B2	B3	n	D1	D2	H1	H2	L
10	14	90	40	4	14	60	292	232	200
15	14	95	46			65	292	232
20	16	105	60			75	306	246
25	16	115	65			85	320	260
32	18	140	75			100	330	270
40	18	150	85		18	110	340	280
50	20	165	100			125	355	295
65		185	115	8		145	375	315	250
80		200	138			160	390	330
100	22	235	155		22	190	410	350
125	22	270	185		26	220	430	370
150	24	300	210		26	250	450	390	300

表3

公称通径DN（mm）	公称压力1.0 MPa
	外形尺寸						高度		长度
	B1	B2	B3	n	D1	D2	H1	H2	L
200	24	340	266	8	22	295	510	450	350
250	26	395	319	12		350	570	510	450
300	28	445	370	12		400	630	570	500
350	30	505	429	16		460	690	630
400	32	565	480	16	26	515	750	690
450	35	615	548	20		565	810	750	550
500	38	670	609			620	870	810	550
600	42	780	720		30	725	940	880	600
700	30	895	772	24	30	840	1006	946	700
800	32	1015	878	24	33	950	1106	1046	800
900	34	1115	978	28	33	1050	1216	1156	900
1000	34	1230	1078	28	36	1160	1340	1280	1000

表4

公称通径DN（mm）	公称压力0.6MPa
	外形尺寸						高度		长度
	B1	B2	B3	n	D1	D2	H1	H2	L
700	26	860	772	24	26	810	1006	946	700
800		975	878		30	920	1106	1046	800
900		1075	978			1020	1216	1156	900
1000		1175	1078	28		1120	1340	1280	1000
1200	28	1405	1295	32	33	1340	1546	1486	1200
1400	32	1630	1510	36	36	1560	1772	1712	1400
1600	34	1830	1710	40	36	1760	1972	1912	1600
1800	36	2045	1918	44	39	1970	2176	2116	1800
2000	38	2265	2125	48	42	2180	2376	2316	2000
2200	42	2475	2320	52		2390	2576	2516	2200
2400	44	2685	2518	56		2600	2776	2716	2400
2600	46	2905	2719	60	48	2810	2976	2916	2600
2800	48	3115	2920	64		3020	3176	3136	2800
3000	50	3315	3120	68		3220	3376	3316	3000

附录一、电磁流量传感器电极材料的选择

电极材料的耐腐蚀性能（仅供参考）

材料	耐腐蚀性能
含钼不锈钢	适用：生活/工业用水、污水、弱酸碱盐液、常温浓硝酸不适用：盐酸、氯、溴、碘等介质
哈氏B	适用：一定浓度的盐酸等非氧化性酸和非氧化性盐酸，浓度不低于70%的氢氧化钠溶液等碱液不适用：硝酸等氧化性酸
哈氏C	适用：氧化性酸，如硝酸、混酸、或硫酸的混合介质的腐蚀；也耐氧化性盐或含有其它氧化剂的环境腐蚀。如高于常温的次氯酸盐溶液；对海水的抗腐蚀性非常好。不适用：盐酸等还原性酸和氯化物
钛Ti	适用：氯化物、次氯酸盐、海水、氧化性酸不适用：盐酸、硫酸等还原性酸
钽Ta	适用：浓盐酸、硝酸、硫酸等大多数酸液，包括沸点的盐酸、硝酸和175℃以下的硫酸。不包括：碱、、发烟硫酸
铂铱合金	适用：各种酸、碱、盐，不包括王水

注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考，用户应根据实际情况自己作出选择。对于一般介质，可以查阅有关防腐蚀手册。对混酸等成分复杂的介质，应做拟选材料的腐蚀实验。
