折叠编辑本段出色表现
S7-200系列出色表现在以下几个方面:
1)极高的可靠性。
2)极丰富的指令集。
3)易于掌握。
4)便捷的操作。
5)丰富的内置集成功能。
6) 实时特性。
7) 强劲的通讯能力。
8) 丰富的扩展模块。
折叠编辑本段适用范围
折叠编辑本段CPU单元设计
集成的24V负载电源:可直接连接到传感器和变送器(执行器)，CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。
不同的设备类型。
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点。
CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。
本机模拟量输入/输出点。
CPU 224XP具有2个输入点，1个输出点。
中断输入。
允许以极快的速度对过程信号的上升沿作出响应。
高速计数器。
CPU 221/222
4个高速计数器(30KHz)，可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器。
CPU224/224XP/226。
6个高速计数器(30KHz)，具有CPU221/222相同的功能。
CPU 222/224/224XP/226。
可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器(选件)对本机输入信号进行仿真，用于调试用户程序。
折叠编辑本段模拟电位器
CPU221/222 1个。
CPU224/224XP/226 2个。
CPU221/222/224/224XP/226还具有。
折叠脉冲输出
2路高频率脉冲输出(最大20KHz)，用于控制步进电机或伺服电机实现定位任务。
折叠实时时钟
折叠电池模块
折叠编程:CPU221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。
折叠有两种不同型号的PC/PPI电缆
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 (见下图)。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时，PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间超过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。
折叠编辑本段各型号的优点

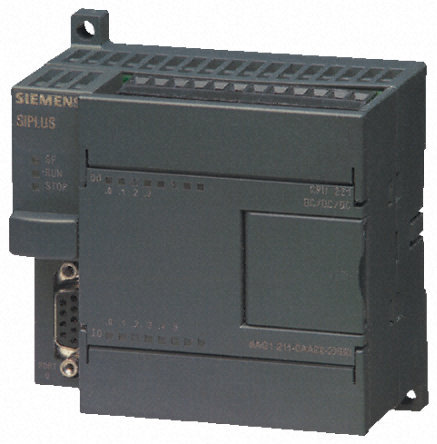

CPU 221
本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。
CPU 222
本机集成8输入/6输出共14个数字量I/O点。可连接2个扩展模块。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。
CPU 224
本机集成14输入/10输出共24个数字量I/O点。可连接7个扩展模块，最大扩展至168路数字量I/O点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。是具有较强控制能力的控制器。
CPU 224XP
本机集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，最大扩展值至168路数字量I/O点或38路模拟量I/O点。20K字节程序和数据存储空间，6个独立的高速计数器(100KHz)，2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量I/O,位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的新型CPU。
各类型号的CPUCPU 226
本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块，最大扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。
S7-200系列PLC是西门子公司的产品，另外，国内外还有一些厂家生产与其完全兼容的产品，例如德国VIPA公司，中国上海正航电子科技有限公司等。
折叠编辑本段编程软件
S7-200的编程软件经历了9个大的版本，目前最新的支持Win7的软件是 Step7 Microwin4.0 Sp9 ，西门子对于购买S7-200的用户免费提供编程软件。
常见问题:如何将STEP 7 MicroWin界面调成中文?

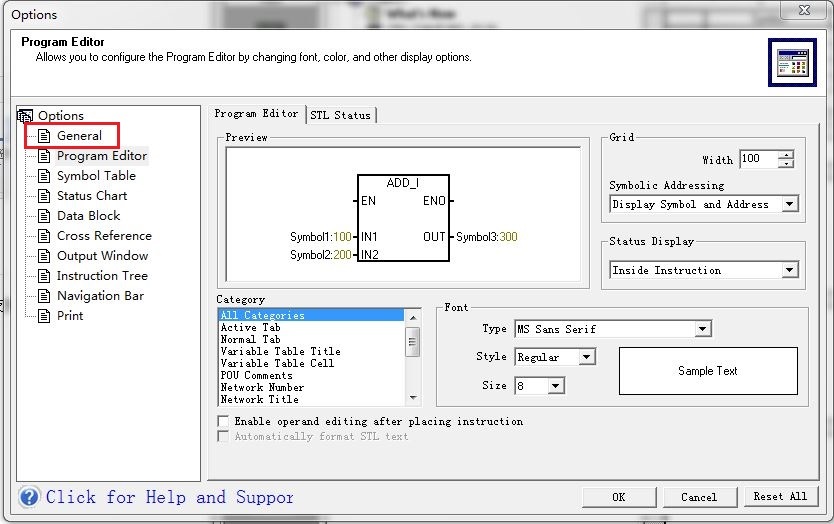

答案:单击菜单栏下的 Tools→Options
点击图上所示的General后 右下角点击Chinese 保存 重启编程软件就可以了
