CTSA系列开口电流互感器

特点

 ● 价格低

 ● 4种外形尺寸

 ● 开合式结构，易于安装，便于操作 

应用

 ● 交流电机、照明设备、空气压缩机以及采暖通风与空调装置电流的监控，电能管理、建筑物的自动控制系统。

说明

 ● 额定初级电流:5-400Aac

 ● 额定次级电电压:0.333Vac

 ● 精度等级:0.5, 1.0, 3.0级

 ● 工作温度：-15℃ to +50℃

 ● 设备zui高电压(rms)：≤720Vac

 ● 介质强度：2500Vac/min

 ● 绝缘电阻：100M Ohms@500Vdc

 ● 工作频率：50-400Hz

 ● 环    保：符合RoHS

 ● 认    证：符合CE要求

 ● 引线长度：0.8英尺（240mm），AWM1015,22AWG（0.34mm2)黑白双绞线

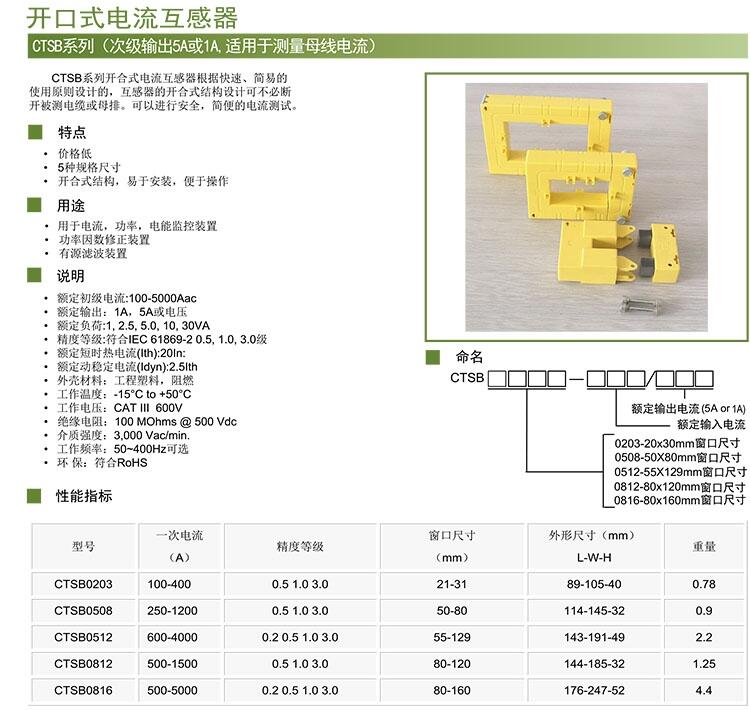

CTSB系列开口电流互感器

特点

 ● 价格低

 ● 5种外型及窗口尺寸

 ● 开合式结构，易于安装，便于操作 

应用

 ● 用于电流，功率，电能监控装置

 ● 继电保护装置中

 ● 功率因数修正装置

说明

 ● 额定初级电流:100-5000Aac

 ● 额定次级电流:5 or 1Aac

 ● 额定负荷:1, 2.5, 5.0, 10, 30VA

 ● 精度等级:0.5, 1.0, 3.0级

 ● 额定短时热电流(Ith):20In:

 ● 额定动稳定电流(Idyn):2.5Ith

 ● 工作温度：-15℃ to +60℃

 ● 设备zui高电压(rms)：720Vac

 ● 额定公频点压：3,000 Vac

 ● 工作频率：50/60Hz

 ● 标准：符合IEC 60044-1

 ● 环保：符合RoHS

 ● 认证：符合CE要求

 ● 安全认证：美国ETL认证，控制号4002689

CTSC系列开口电流互感器

特点

 ● 价格低

 ● 6种规格尺寸

 ● 开合式结构，易于安装，便于操作

应用

 ● 用于电流、功率、电能的测量与监控装置

 ● 功率因数修正装置

 ● 有源滤波装置

说明

 ● 输入电流：50-750Aac

 ● 输出信号：5A，1A或电压信号

 ● 额定负荷：1，1.25，2.5，5，10VA等

 ● 额定短时热电流（Ith）：20In

 ● 额定动稳定电流（Idyn）：2.5Ith

 ● 工作温度：-15℃ - +50℃

 ● 工作电压：600Vac，也可用于10KV系统电缆

 ● 绝缘电阻：100M Ohms@500Vdc

 ● 工作频率：50-400Hz

 ● 环保：符合RoHS要求

CTS系列开口电流互感器

特点

 ● 价格低

 ● 4种规格尺寸

 ● 开合式结构，易于安装，便于操作

应用

 ● 用于电气线路和设备的电流测量、监控和保护

 ● 用于交流电机、照明设备、空气压缩机以及采暖通风与空调装置

 ● 电流的监控，电能管理、建筑物的自控制系统

说明

 ● 额定初级电流：5-3000Aac

 ● 额定次级电压:0.333Vac

 ● 精度:±1% （ 10% In~130%In ）

 ● 相位:≤2^o （50In%输入时）

 ● 设备zui高电压:600Vac

 ● 介质强度:2500Vac/min

 ● 工作温度：：-15℃ - +50℃

 ● 外壳阻燃等级：94-V0

 ●  工作频率:50-1KHz

 ● 引线长度:AWM1015-22AWG双绞线

 ●  安全认证：UL认证E466650
