四川电表采集器I型SH613

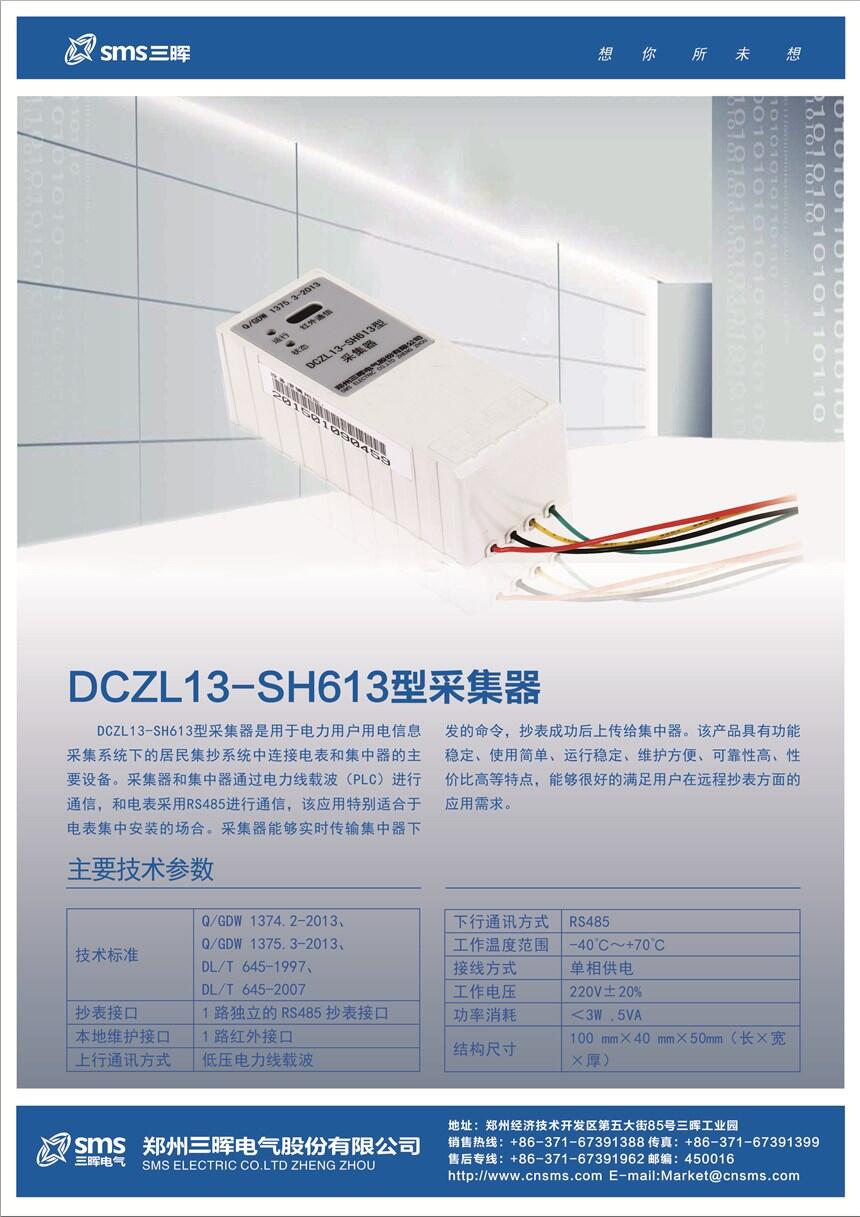

DCZL13-SH613型采集器是用于电力用户用电信息采集系统下的居民集抄系统中连接电表和集中器的主要设备。采集器和集中器通过电力线载波（PLC）进行通信，和电表采用RS485进行通信，该应用特别适合于电表集中安装的场合。采集器能够实时传输集中器下发的命令，抄表成功后上传给集中器。该产品具有功能稳定、使用简单、运行稳定、维护方便、可靠性高、性价比高等特点，能够很好的满足用户在远程抄表方面的应用需求。

功能特性

◆采用最新载波/微功率无线/双模通讯技术，覆盖半径大、速率高、误码率低
◆支持不同载波厂家载波方案
◆ 支持PDA红外通讯，可进行现场维护

工作电压：220V±20％
工作环境：温度-45℃～+75℃，相对湿度≤95％
符合DL/T645-1997、DL/T645-2007通信规约
使用寿命≥10年
实现对集中器命令的转发，并将电表数据回传
具备红外维护接口，可查询参数和电量数据
技术参数：
数据传输接口：1路载波通信接口、1路RS-485抄表接口、1路红外维护口
时钟准确度≤0.5s/d
时钟电池寿命≥10年
存储容量：8KB EEPROM

产品标准

Q/GDW 1373—2013《电力用户用电信息采集系统 功能规范》
Q/GDW 1374.3—2013《电力用户用电信息采集系统技术规范 第三部分：通信单元技术规范》
Q/GDW 1375.3—2013《电力用户用电信息采集系统型式规范 第三部分：采集器型式规范》
Q/GDW 1379.3—2013《电力用户用电信息采集系统检验技术规范 第三部分：集中抄表终端检验技术规范》
DL/T 645-2007《多功能电能表通信规约》

详细介绍：

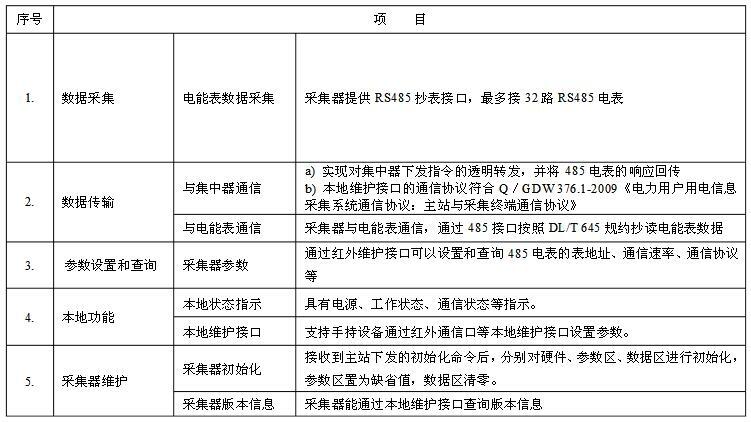

 1、数据采集
采集器能按集中器设置的采集周期自动采集电能表数据。
2、数据存储
采集器应能分类存储数据，形成总及各费率正向有功电能示值等历史日数据，保存重点用户电能表的最近24小时整点总有功电能数据。
3、参数设置和查询
可远程查询或本地设置和查询下列参数：
a） 支持广播对时命令，对采集器时钟进行校时。
b） 支持设置和查询采集周期、电能表通信地址、通信协议等参数，并能自动识别和适应不同的通信速率。
c） 能依据集中器下发或本地通信接口设置的表地址，自动生成电能表的表地址索引表。
4、指令和数据转发功能
采集器能接收集中器通过低压电力线载波通讯信道下发的电能表数据抄读、设置和控制指令，并通过规约转换（低压电力线载波信道通信规约转换为RS-485接口通讯规约）实时转发给下联的485电能表，然后将电能表的应答数据信息回送给集中器。
采集器支持集中器对485电表所有数据抄读指令（含扩充数据标识集）、广播校时指令、拉合闸控制指令以及集中器发出的表地址索引更新指令的转发。
5、自动中继功能
采集器具有中继功能，任一采集器均可作为其它两载波节点间的中继节点，实现载波信号转发功能。
以载波采集器、RS485电表和载波电能表组成的低压电力用户集中抄表系统具有网络自动学习和修复功能，载波集中器中自动保存各节点的路由表。
6、表地址索引表免维护功能
采集器中无内建的下联RS485电表的表地址索引表，该索引表保存在集中器内，由主站软件和集中器进行维护，保证采集器和下联RS485电表在正确安装后，无需进行下联RS485电表的表地址设置操作，只需设置、修改主站系统软件的档案并传递给集中器即可。
表地址索引表由主站系统建立，并通过上行信道传递给集中器。集中器在下发对下联于采集器M下的电表N的操作命令时，命令中同时包括采集器M的ID和电表N的通讯地址。
7、本地及远程维护功能
采集器除具有“指令和数据转发功能”功能外，还可通过低压电力线载波通讯信道，接受主站、集中器或专用装置对采集器的设置指令，实现采集器的参数设置、修改操作。
8、事件记录
采集器应能记录参数变更、抄表失败、终端停/上电等事件。
9、数据传输
数据传输功能内容如下：
a） 可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。
b） 中继转发，采集器支持集中器与其它采集器之间的通信中继转发。
c） 通信转换，采集器可转换上、下信道的通信方式和通信协议。
10、本地功能
具有电源、工作状态、通信状态等指示。
提供本地维护接口，支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读电能量数据。本地参数设置和现场抄表应有权限和密码管理。
11、终端维护
12、自检自恢复
终端应有自测试、自诊断功能，发现终端的部件工作异常应有记录。
终端应记录每日自恢复次数。
13、终端初始化
终端接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零，控制解除。

产品特点：

? 支持无采集器地址透传；
? 电力线载波远程抄读；
? 支持DL/T 645-1997和DL/T 645-2007；
? 可抄读当前电量、日月冻结电量；
? 通信模块支持热插拔，运行中即可更换；
? 可使用红外、载波和485接口对采集器进行抄读和设置；
? 支持事件主动上报，具有通信冲突处理功能；
? 支持停电数据保持，保存；
? 广播校时不受限制，时间格式正确即可校时；
? 所有对外接口均进行隔离，安全可靠；
? 支持免设置，采集器在现场安装后，在确保连接正确的前提下，不需做任何设置，就能正常工作。

技术参数：

 ? 电源供给：工作电源额定电压：220V，允许偏差-20%~+20%；频率50Hz，允许差-20%；频率：50Hz，允许偏差：-6%~+2%
? 通信规约：DL/T645-1997 多功能电能表通信规约、DL/T645-2007 多功能电能表通信规约
? 上行通信接口： 载波模块、微功率无线模块
? 电表通信接口：1路RS485，最大可接32块电表
? 本地端口：1路调制红外接口
? 面板显示：运行指示灯、状态指示灯
? 工作环境：正常工作温度：25度~+70度   工作极限温度—-40度~+70度
? 相对湿度：小于等于95%
? 大气压力：63.0kPa~108.0kPa
? 整机功耗：单相供电，在220V（1+-20%）内能正常工作，在非传输状态下视在功率不大于5VA，有功功率不大于3W
? 可靠性：MTBF大于等于7.6*10^4
? 采集器结构：外形尺寸：100mm*50mm*40mm，密封式设计，防水防紫外线阻燃材料，达到IP51防护标准
