专业供应四川电力采集器SH613型

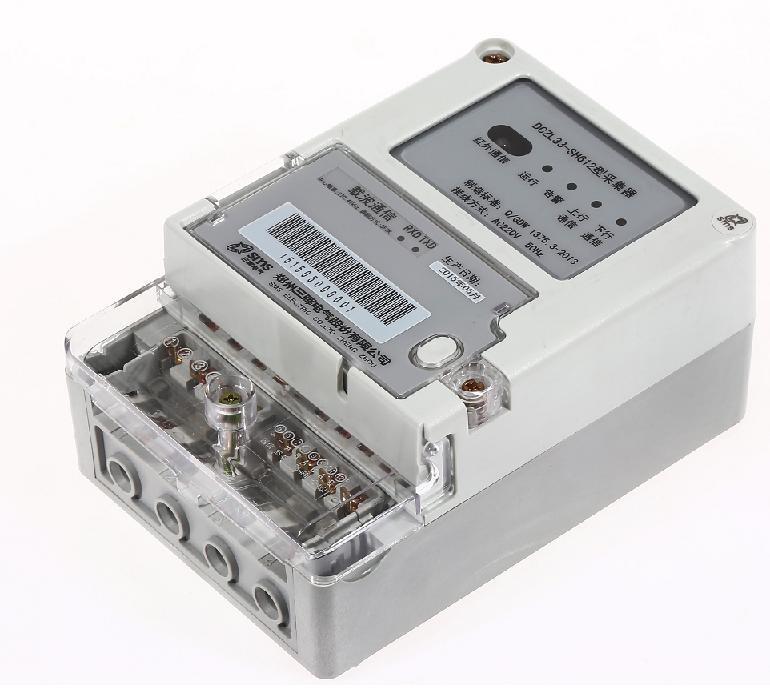

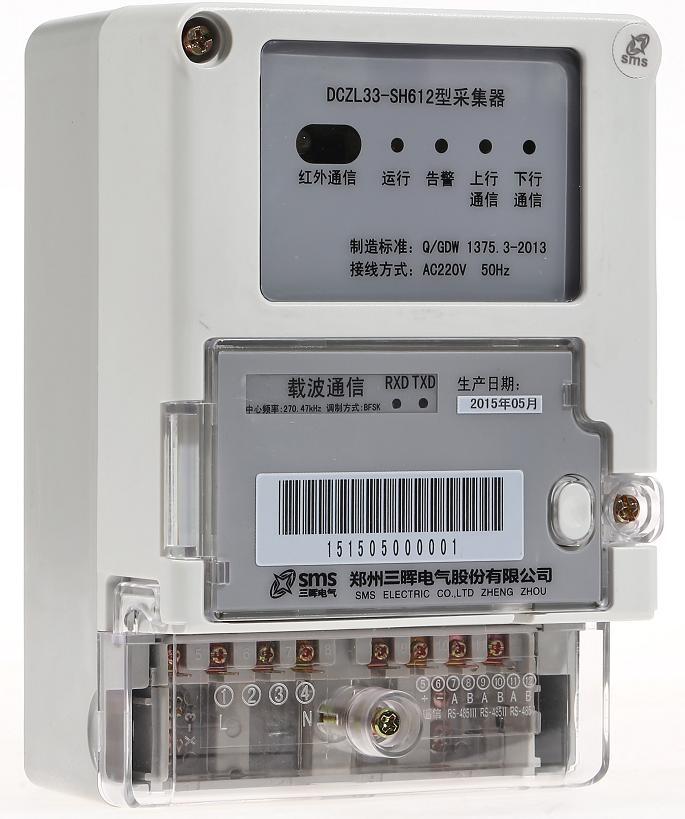

DCZL33-SH612型采集器是用于电力用户用电信息采集系统下的居民集抄系统中连接电表和集中器的主要设备。采集器和集中器通过电力线载波（PLC）进行通信，和电表采用RS485进行通信，该应用特别适合于电表集中安装的场合。采集器能够实时传输集中器下发的命令，抄表成功后上传给集中器；同时，采集器还能够存储表计相关信息。在现场出现异常事件时可生成事件记录，便于电力公司对现场事件进行分析处理。

主要技术参数

1.          技术标准：Q/GDW 1373-2013、Q/GDW 1374.2-2013、Q/GDW 1375.3-2013、

DL/T 645-1997、DL/T 645-2007

2.          抄表接口：3路独立的RS485抄表接口

3.          状态量采集：1路独立的状态量采集端口

4.          抄表数量：32

5.          本地维护接口：1路红外接口、3路维护485接口

6.          上行通讯方式：低压电力线载波

7.          下行通讯方式：RS485

8.          工作温度范围：-40℃～+70℃

9.          接线方式：单相供电

10.       工作电压：220V±20%

11.       过电压能力：可承受最高标称电压1.9倍的过电压

12.       功率消耗：＜3W 、5VA

13.       结构尺寸：160 mm×112 mm×71 mm（长×宽×厚）

 本设备在电力线载波抄表系统中用作数据末端数据采集。采集器定时采集所连接的传感器(如电能表)数据，并将采集到数据上传给集中器。在半载波抄表系统中实现载波信号和RS485信号的转换，完成对RS485电表的电量数据采集

技术性能

          符合国家电网颁布Q/GDW 1374.2-2013集中抄表终端技术规范

          符合国家电网颁布Q/GDW 1375.3-2013采集器型式规范

          支持最多32块表

          电力线载波远程抄读

          支持DL/T 645 1997和2007（自动切换速率97/645默认1200bps，07/645 默认2400bps）

          支持数据透传

          广播校时不受限制，时间格式正确即可校时

          RS485接口采用多级防雷保护措施，即使误接入220VAC电压也不会损坏该接口

          优化的PCB设计，强调强弱电分离，所有外部接口均采用光隔离技术隔离，使采集器具有很高的安全性和可靠性

 Ⅱ型采集器是将电能表的数据根据设置抄读上来，实现32只电能表采集和数据传输。

 DCZL33-HLD2013型采集器，是根据国网2013版用电信息采集终端规范要求设计，应用现代数字通信技术、嵌入式技术、计算机软硬件技术进行设计制造，具有高可靠性、低成本等特点；上行通信方式可采用多种载波和微功率无线模块等多种通信方案，下行支持RS485采集电能表数据。

主要功能

 数据采集

   采集器能按集中器设置的采集周期自动采集电能表数据。

 数据存储

   采集器能分类存储数据，形成总及各费率正向有功电能示值等历史日数据，保存重点用户电能表的最近24小时整点总有功电能数据。

 参数设置和查询

   可远程查询或本地设置和查询下列参数：

   a) 支持广播对时命令，对采集器时钟进行校时。

   b) 支持设置和查询采集周期、电能表通信地址、通信协议等参数，并能自动识别和适应不同的通信速率。

   c) 能依据集中器下发或本地通信接口设置的表地址，自动生成电能表的表地址索引表。

 事件记录

   采集器能记录参数变更、抄表失败、终端停/上电等事件。

 数据传输

   数据传输功能内容如下：

   a)可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。

   b) 中继转发，采集器支持集中器与其它采集器之间的通信中继转发。

   c) 通信转换，采集器可转换上、下信道的通信方式和通信协议。

   d) 对于有存储功能的采集器，，对重要数据的传输应有安全防护措施。

 本地功能

   具有电源、工作状态、通信状态等指示。

   提供本地维护接口，支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读电能量数据。本地参数设置和现场抄表有权限和密码管理。

 终端维护

 自检自恢复

   终端有自测试、自诊断功能，发现终端的部件工作异常应有记录。

   终端记录每日自恢复次数。

 终端初始化

   终端接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零，控制解除。
