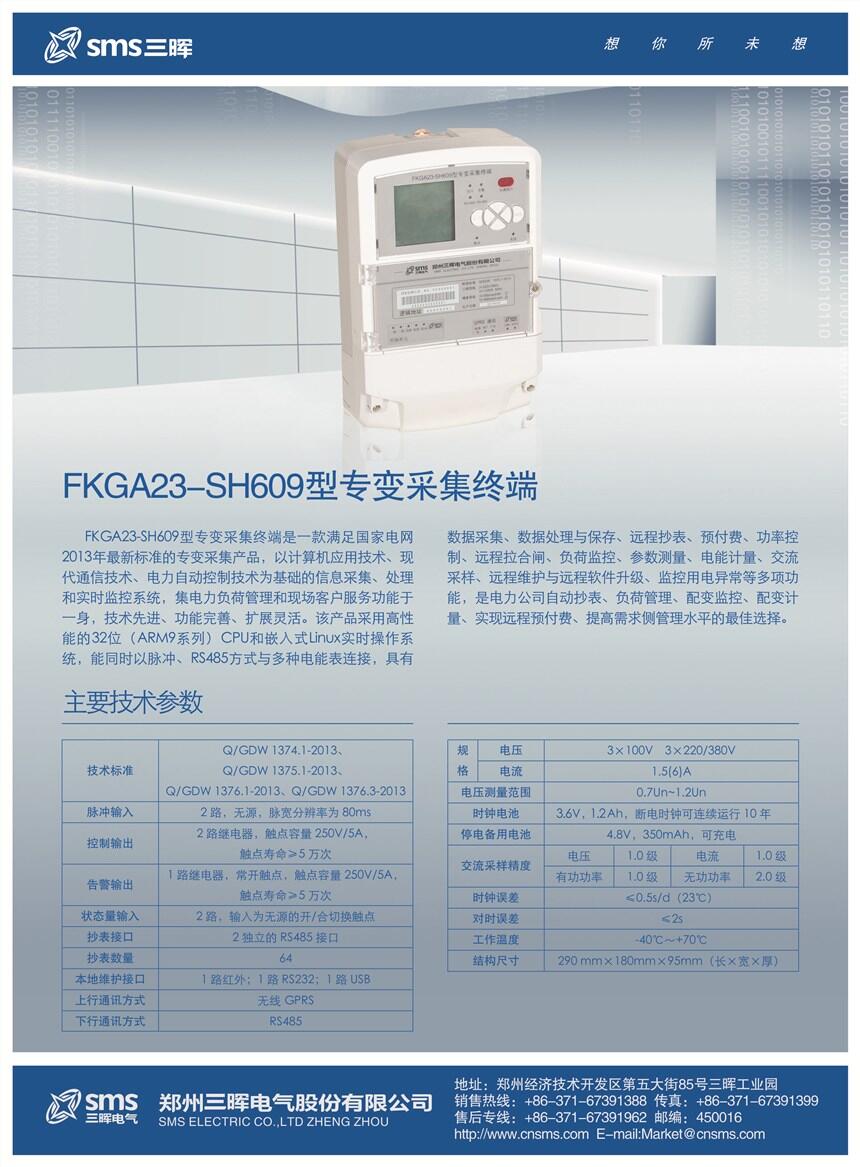

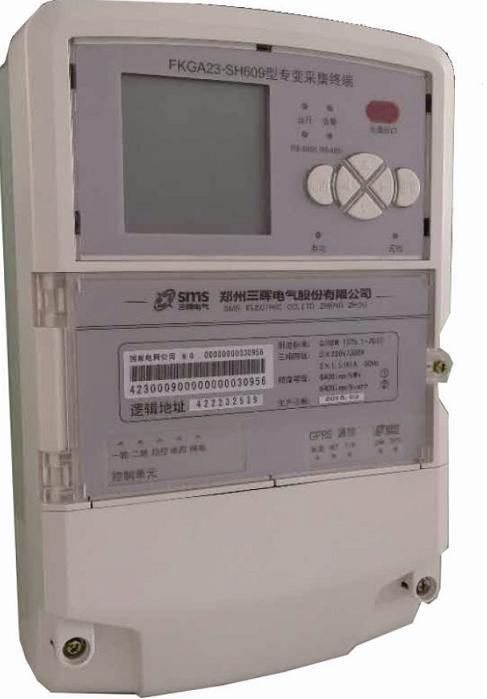

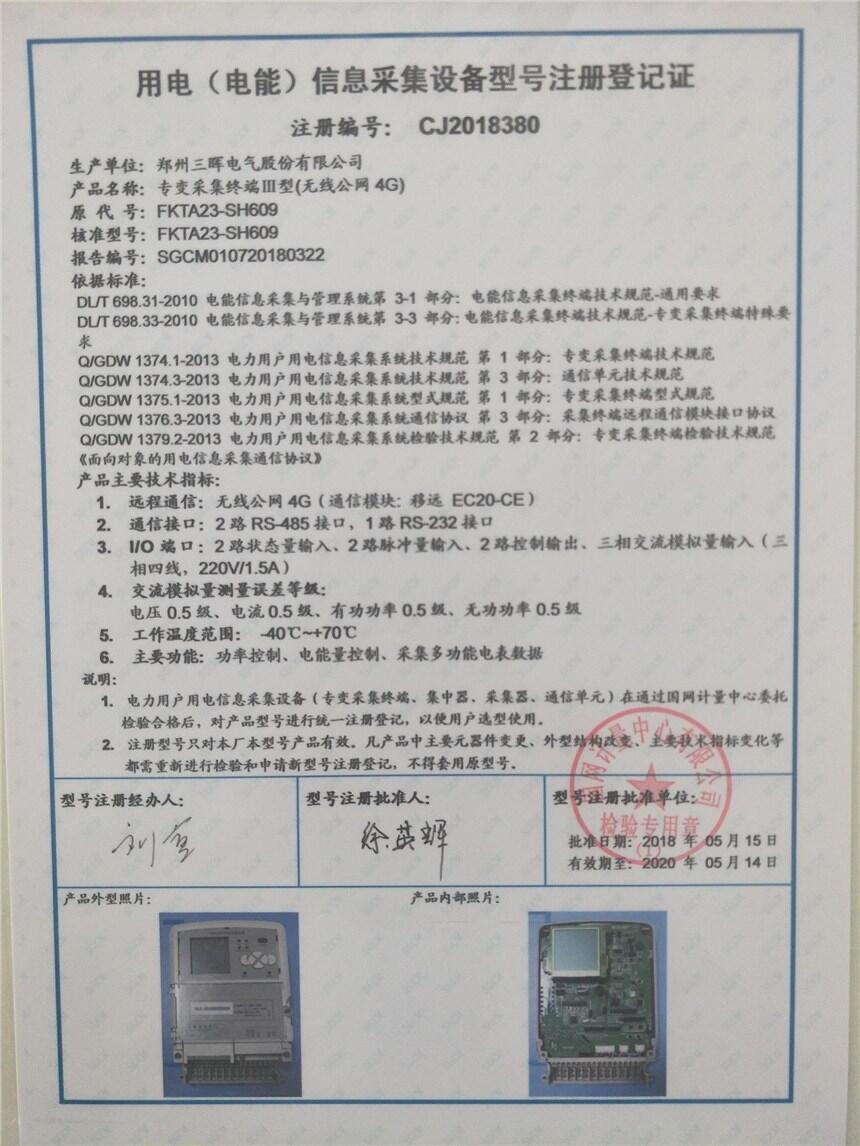

FKGA23-SH609型专变采集终端是一款满足国家电网2013年新标准的专变采集产品，以计算机应用技术、现代通信技术、电力自动控制技术为基础的信息采集、处理和实时监控系统，集电力负荷管理和现场客户服务功能于一身，技术先进、功能完善、扩展灵活。该产品采用高性能的32位（ARM9系列）CPU和嵌入式Linux实时操作系统，能同时以脉冲、RS485方式与多种电能表连接，具有数据采集、数据处理与保存、远程抄表、预付费、功率控制、远程拉合闸、负荷监控、参数测量、电能计量、交流采样、远程维护与远程软件升级、监控用电异常等多项功能，是电力公司自动抄表、负荷管理、配变监控、配变计量、实现远程预付费、提高需求侧管理水平的首个选择。

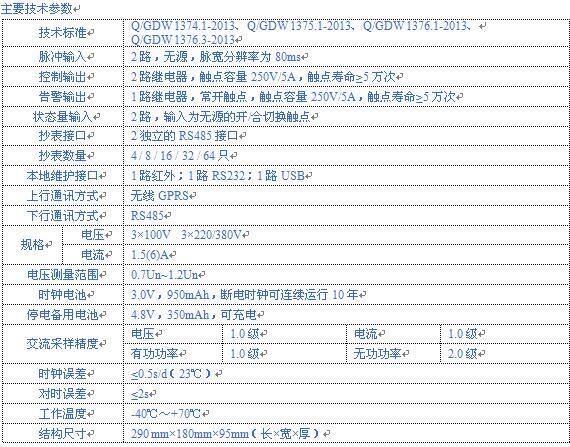

主要技术参数

1.          技术标准：Q/GDW 1374.1-2013、Q/GDW 1375.1-2013、Q/GDW 1376.1-2013、

Q/GDW 1376.3-2013

2.          脉冲输入：2路，无源，脉宽分辨率为80ms

3.          控制输出：2路继电器，触点容量250V/5A，触点寿命≥5万次

4.          告警输出：1路继电器，常开触点，触点容量250V/5A，触点寿命≥5万次

5.          状态量输入：2路，输入为无源的开/合切换触点

6.          抄表接口：2独立的RS485接口

7.          抄表数量：4 / 8 / 16 / 32 / 64只

8.          本地维护接口：1路红外；1路RS232；1路USB

9.          上行通讯方式：无线GPRS

10.       下行通讯方式：RS485

11.       电压规格：3×100V  3×220/380V

12.       电流规格：1.5(6)A

13.       电压测量范围：0.7Un~1.2Un

14.       时钟电池：3.0V，950mAh，断电时钟可连续运行10年

15.       停电备用电池：4.8V，350mAh，可充电

16.       交流采样精度：

电压 1.0级，电流 1.0级

有功功率 1.0级，无功功率   2.0级

17.       时钟误差：≤0.5s/d（23℃）

18.       对时误差 ：≤2s

19.       工作温度：-40℃～+70℃

20.       结构尺寸：290 mm×180mm×95mm（长×宽×厚）

产品性能描述

1、安装于低压配电变压器的低压侧，采集配变下所有电能表数据

2、兼容GPRS、CDMA 、网络等通信方式

3、LCD显示：用户可根据需要选配带背光的160×160点阵显示器

4、具有数据采集及处理功能

5、具有参数设置和查询功能

6、具有交流模拟量采集、状态量采集功能

7、具有实时采集、定时采集、自动补抄数据功能

8、每台集中器管理不少于2000块电能表

9、集中器支持主站命令对电表实行远程控制功能

10、电能表运行状况监测功能

11、能实现公变电能计量功能

12、重点用户采集功功能

13、远程软件升级功能

14、重要事件和一般事件记录功能

15、具有本地状态指示、本地维护接口等功能

16、具有安全防护功能

产品型号：
三晖FKGA23-SH609专变采集终端III型

适用场合：
国网专变采集终端主要面向中小变电站、小水电站和各类工矿企业、制造业、商业、公共事业、交通、油田等需要进行用电监测和用电分析的场所。支持接入中国境内多家专业厂家的主站系统。

主要功能：

● 抄表功能：2路抄表RS-485，可接16只电表，每只电表规约可单独设置（考虑不同表计的特征，尤其是国外表、实际接入时建议最好不超过6种）；支持IEC1107、  DL/T 645 （含97版与07版）、威胜协议、鄂规协议等
● 远程通信：终端支持多种通信接口，用户可根据需求选取其中一种：4G/GPRS/CDMA/Ethernet
● 测量功能：总及A、B、C各相的电压、电流、视在功率、有功功率、无功功率、功率因数及电网频率；电压测量精度（50%~130%Un）1级；电流测量精度（1%In~Imax）1级；有功功率测量精度（1%In~Imax）1级；无功功率测量精度（1%In~Imax）2级。频率范围50±2.5Hz
● 界面显示功能：160×160点阵式LED背光，全中文菜单式操作，6个按键
● 维护功能：具备USB接口和维护RS-232接口，用于数据备份和升级维护，程序、参数等也可通过无线或有线通道进行远程升级和维护。
● 负荷控制功能：具有2路继电器输出，1路告警输出，4路开关量输入。支持遥控、电量控（购电控、月电控）、功率控（当前功率下浮控、厂休控、营业报停控、时段控）。
● 状态检测与告警：实时监测电压、电流、有功、无功、功率因数，有终端事件记录
● 高精度时钟芯片，时钟误差≤1s/d; 断电连续运行10年；主站对误差≤2s；
● 电表采集周期：5分钟~1个月可设置，最小间隔5分钟，设置的采集间隔必须为5分钟的倍数

专变采集终端
郑州三晖电气股份有限公司自主研发的FKGA23-SH609型专变采集终端，又称III型专变采集终端、专变采集终端III型，主要实现对专变用户的电能信息采集，包括电能表数据采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和传输。
郑州三晖电气股份有限公司自主研发的FKGA23-SH609型专变采集终端，实现对专变用户的电能信息采集，包括电能表数据采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和传输。
功能特点
1、采用ARM9平台，内嵌LINUX操作系统，保证系统运行速度和程序、数据的扩展空间；
2、具有2轮次遥控、功控和电控以及催费控购电控功能；
3、支持多种通信方式：GPRS/CDMA、RS-232/RS-485、有线宽带等；
4、通信模块支持热插拔，运行中即可更换；
5、支持软件本地、远程下载，更新维护方便；
6、支持事件主动上报、具有通信冲突处理功能；
7、支持停电数据保持，保存；
8、支持停电抄表；
9、所有对外接口均进行隔离，安全可靠；
10、三相电源供电，三相三线断一相、三相四线断两相，仍能正常工作；
11、多重看门狗；
12、采用大屏幕LCD，汉字显示，清晰直观，操作方便。

郑州三晖电气股份有限公司生产的FKGA23-SH609型专变采集终端是国网最新标准的新一代用电监控终端，集成度高、技术先进，采用GPRS/CDMA/4G/SMS等通信方式，广泛适用于电力负荷管理系统，为客户服务、用电稽查、有序用电、错峰用电、安全用电、缓解用电紧张提供可靠的技术手段，是一款性能价格比很高的产品。其主要功能为：电能表数据采集、实时和当前数据、电能表运行状况监测、事件记录与报警、电能异常监测、远程控制等。

产品概述：

     FKGA23-SH609型专变采集终端采用金属外壳，密封式设计，电磁兼容性能优良,采用高速32位ARM和Linux操作系统，大容量的在板FLASH存储，可靠宽电压范围设计，采用230MHz无线载波或GPRS（CDMA）公用无线通信，支持当地/远方软件的在线升级，内置语音字库，可当地告警提示，是实现需求侧管理现代化和电力负荷管理系统的配套终端产品，和主站配合可实现自动抄表、计量设备监测和防窃电、负荷的监测与控制、异常告警等功能。
主要功能
1.数据采集      2.遥控跳合闸功能        3.当地闭环控制功能
4.通话功能      5.数据转发功能          6.中文信息
7.本地维护      8.初始化                9.终端中继转发功能
10.通信

产品特点：
1、采用工业级ARM9系列主板和LINUX操作系统。
2、与主站之间的上行通信采用公网方式，可选PSTN、以太网、GPRS/CDMA、4G等通信方式。
3、下行通信选用485总线通信方式。
4、具有自动抄表、用户服务、用电检查、用电分析、负荷控制、无功补偿、谐波监测等功能。
5、具有交流采样功能，可实时采集三相电压、电流、功率、相位、正向有功电量、反向有功电量、正向无功电量、反向无功电量、I/II/III/IV象限无功电量、最大需量及其发生时间、有功负荷曲线、无功负荷曲线等。
6、可远程或通过本地红外口进行参数设置。
7、可实时召测或根据设定的抄读间隔自动采集测量点的实时电量、月末零点冻结电量、日零点冻结电量等。
8、采用国家密码管理局认可的硬件安全模块实现数据加解密。
9、支持当地/远方软件的在线升级。
10、可选装备用电池，终端可停电唤醒。
11、具有防窃电检测功能。
产品标准：
Q/GDW 373-2009 《电力用户用电信息采集系统功能规范》
Q/GDW 374.1-2009《电力用户用电信息采集系统技术规范 第一部分：专变采集终端技术规范》
Q/GDW 375.1-2009《电力用户用电信息采集系统技术规范 第一部分：专变采集终端型式规范》
Q/GDW 376.1-2009《电力用户用电信息采集系统通信协议 第一部分：主站与采集终端通信协议》

电气技术参数：
电压（V）：3×100V    3×57.7V/100V    3×220V/380V
频率（Hz）：50Hz±5%
电流（A）：1.5(6)A       5(6)A         5(10)A

硬件接口：
RS232：1路
远/近红外接口：1路
RS485：2路
GPRS/CDMA通信口：1路
USB：1路
开关量输入:6路 其中2路固定有源，4路可以设置成有源和无源
开关量输出:5路

外形尺寸（mm）：180mm（宽）×280mm（高）×85mm（厚）
