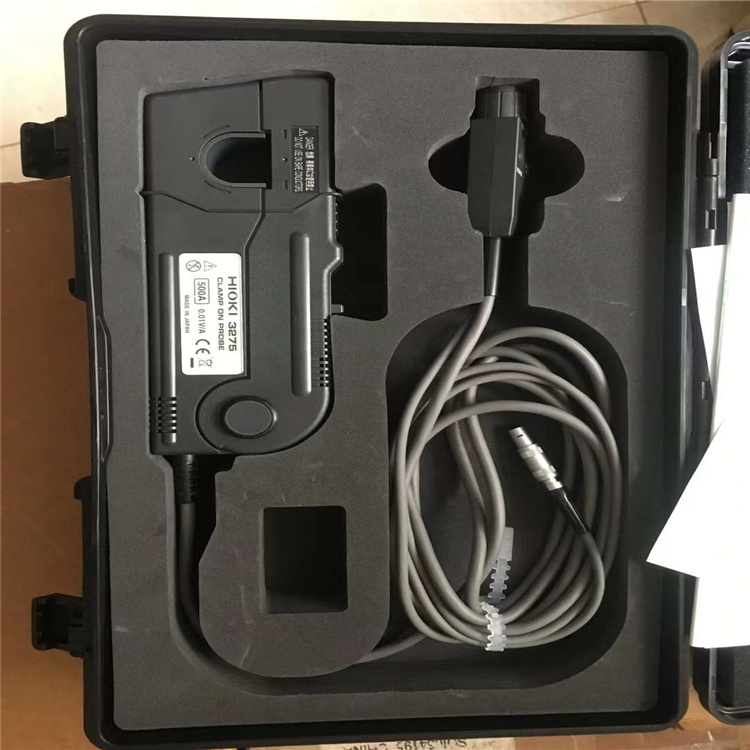

 日本日置HIOKI钳式电流探头3275操作指南

可直接输入到示波器的DC～2MHz/500A宽频电流探头

DC～2MHz的宽频带,500A的大电流也可测量。适用于开关电源等电源周边装置的电流测量

可直接输入到示波器的BNC端子

可在存储记录仪观测波形

使用选件的专用电源,可提供除示波器以外的电源

基本参数频带宽DC～2MHz(-3dB)上升时间≤175ns连续Zda输入量程500ArmsZda峰值电流非连续时700A输出电压率0.01V/A振幅精度±1.0%rdg.±5mV（0～500A/DC,45～66Hz）

±2.0%rdg.（500～700A峰值/DC,45～66Hz）噪音Zda25mA或更小(带宽限制到20MHz)温度特性灵敏度±2%（55Hz/150A输入，0～40℃）额定Zda值7.2VA（输入在Zda量程内）电源供应±12V±0.51V使用环境0～40℃，Zda80%rh（不凝结）外部磁场阻抗Zda800mA（等效）(直流和60Hz，磁场400A/m)Zda线路电压600VCAT-II,300VCAT-III(绝缘体)被测导线直径Zda20mm体积及重量传感器:约176宽×69高×27厚mm，520g，

终端单元:约27宽×55高×18厚mm电缆长传感器电缆：约2m(BNC连接)

电源电缆：约1m附件软包×1，使用说明书×1电源3272(参数)适用传感器型号钳式电流探头3273-50,3274,3275,3276×1根(Z多)
※电流探头3273×2根(Z多)，测试电流值较小的话，3273-50/3274/3275/3276也可以同时使用2根。电源AC100V±10%,50/60Hz,Zda20VA,(120,220,240V时要)体积及重量73W×110H×186Dmm,1.1kg附件电源线×1，使用说明书×1，备用保险丝×1电源3269（参数）适用传感器型号钳式电流探头3273-50,3274,3275,3276×4根(Z多)
※电流探头3273×4根(Z多)电源AC100～240V,50/60Hz,Zda170VA体积及重量80W×119H×200Dmm,1.1kg附件电源线×1，使用说明书×1连续Zda输入范围(频率延迟)
