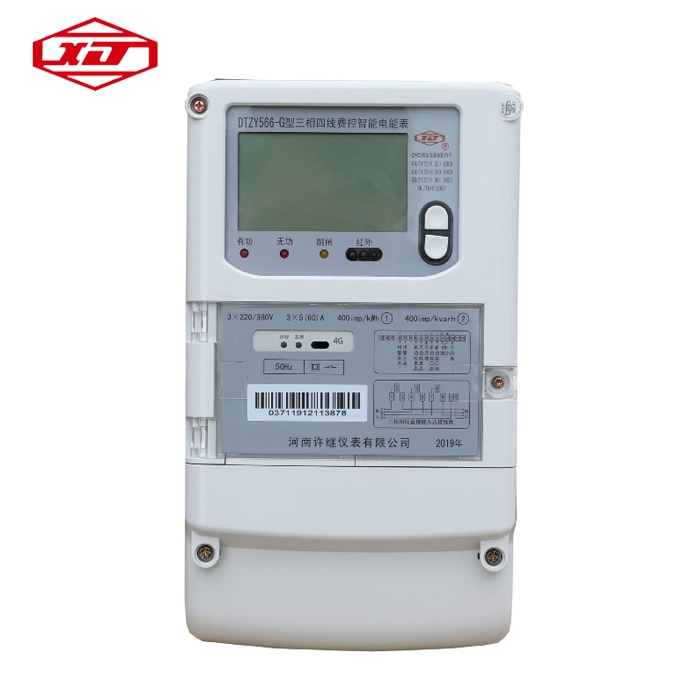

河南许继DSZY566-G型三相三线费控智能电能表|许继网络电能表
该三相费控智能电能表（无线）是我公司研制开发的新一代智能型电能计量产品：由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表；采用现代微电子技术、计算机技术、电测量技术、数据通信技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件，并具备负荷控制功能，用户可根据实际情况选配内置继电器或外置继电器对用电负荷进行控制。具有脉冲输出、RS-485通信接口、无线远程通讯，支持远程费控方式，使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。
河南许继DSZY566-G型三相三线费控智能电能表|许继网络电能表
本电能表符合以下标准：
Q／GDW 354-2009 《智能电能表功能规范》
Q／GDW 356-2009 《三相智能电能表型式规范》
Q／GDW 359-2009 《0.5S级三相费控智能电能表（无线）技术规范》
Q／GDW 360-2009 《1级三相费控智能电能表（无线）技术规范》
Q／GDW 365-2009 《智能电能表信息交换安全认证技术规范》
DL/T614-2007 《多功能电能表》
DL/T645-2007 《多功能电能表通讯协议》
河南许继DSZY566-G型三相三线费控智能电能表|许继网络电能表
功能配置
|
序号 |
类型 |
功能列表 备注：?代表：基本功能； p代表：特殊功能（可选配） |
备注 |
|
|
1. |
计量 功能 |
组合有功电能、正反向有功总电能、正反向各费率有功电能、正向分相有功电能、四象限无功电能、组合无功电能1、组合无功电能2、正向有功zui大需量、正向有功各费率zui大需量、反向有功zui大需量、反向有功各费率zui大需量等计量功能 |
? |
|
|
关联电能、基波电能、谐波电能、视在电能 |
p |
|||
|
2. |
冻结 |
结算、瞬时、约定、定时、日、整点冻结功能 |
? |
|
|
3. |
清零 |
电表清零、需量清零功能 |
? |
|
|
4. |
输出 |
报警信号、电量脉冲、时钟信号、时段投切、需量周期信号输出 |
? |
|
|
5. |
时间 |
日历、计时和闰年切换、两套费率、时段转换、两套阶梯电价转换、广播对时功能 |
? |
|
|
6. |
事件 记录 |
失压、断相、失流、全失压、掉电、清零、编程、校时、电压逆相序、开表盖、开端钮盖等事件 |
? |
|
|
电压合格率记录 |
? |
|||
|
7. |
显示 |
自动循环显示、按键循环显示、自检显示功能 |
? |
|
|
8. |
通信 |
RS485接口、红外接口 |
? |
|
|
无线远程通讯方式 |
? |
|||
|
9. |
测量 |
分相电压、分相电流、零线电流、总及分相有功功率 |
? |
|
|
总及分相无功功率、总及分相视在功率、总及分相功率因数、电网频率 |
? |
|||
|
分相相角、表内温度 |
p |
|||
|
10. |
谐波 分析 |
电压电流2～21次谐波含量、电压波形失真率 |
p |
|
|
11. |
费控 功能 |
远程费控 |
? |
|
|
内控继电器（外控可选） |
? |
|||
|
12. |
其它 |
停电抄表 |
? |
|
|
停电显示 |
? |
|||
|
安全保护 |
? |
|||
|
负荷记录 |
? |
1.3 技术指标
l 准确度等级 有功0.5S级 1.0级 无功2.0级
l 额定频率 50Hz
l 外型尺寸 290mm（高）×170mm（宽）×85mm（厚）
l 重量 约3kg
l 规格型号与脉冲常数(以实际铭牌标注为准)对照表1（有功0.5S级，无功2.0级）
|
型 号 |
类别 |
参比电压Un |
额定电流In |
脉冲常数 |
计量器具型式 批准 |
|
（imp/kWh或imp/kvarh） |
|||||
|
DSZY566-G |
三相三线 |
3×100V |
0.3×(1.2)A |
100000 |
2011E132-41 |
|
3×1.5(6)A |
20000 |
2011E132-41 |
|||
|
DTZY566-G |
三相四线 |
3×57.7/100V |
0.3×(1.2)A |
100000 |
2011E144-41 |
|
3×1.5(6)A |
20000 |
2011E110-41 |
|||
|
3×5(10)A |
12800 |
2011E110-41 |
|||
|
3×220/380V |
3×1.5(6)A |
6400 |
2010E248-41 |
||
|
3×5(10)A |
3200 |
2010E248-41 |
l 规格型号与脉冲常数(以实际铭牌标注为准)对照表2（有功1.0级，无功2.0级）
|
型 号 |
类别 |
参比电压Un |
额定电流In |
脉冲常数 |
计量器具型式 批准 |
|
（imp/kWh或imp/kvarh） |
|||||
|
DTZY566-G |
三相四线 |
3×57.7/100V |
3×1.5(6)A |
20000 |
2011E110-41 |
|
3×220/380V |
3×1.5(6)A |
6400 |
2010E247-41 |
||
|
3×5(20)A |
1200 |
2010E247-41 |
|||
|
3×5(30)A |
800 |
2011E116-41 |
|||
|
3×5(40)A |
600 |
2011E116-41 |
|||
|
3×5(60)A |
400 |
2011E163-41 |
|||
|
3×10(40)A |
600 |
2010E247-41 |
|||
|
3×10(60)A |
400 |
2011E116-41 |
|||
|
3×10(100)A |
300 |
2010E294-41 |
|||
|
3×20(80)A |
300 |
2010E247-41 |
|||
|
3×20(100)A |
200 |
2011E116-41 |
|||
|
|
|
|
l 电气参数
|
正常工作电压 |
0.80Un～1.2Un（单相）0.70Un～1.2Un（合元） |
|
极限工作电压 |
0.60Un～1.3Un |
|
电压线路功耗(每一相) |
≤1.5W和5VA |
|
远程通讯电压线路功耗 |
≤8W |
|
电流线路功耗(每一相) |
＜0.2VA |
|
时钟电池 |
3.6VDC≥1200mAh |
|
停电抄表电池 |
6V DC ≥1400mAh |
l 其他参数
|
时钟准确度 |
≤0.5s/d (23℃) |
|
计度范围 |
0～999999.99 kWh , 0～999999.99 kvarh |
|
远程通讯模式 |
485通讯、无线通讯 |
|
费控模式 |
远程费控 |
|
通讯波特率 |
RS485口:1200bps～9600 bps，默认2400bps 红外通讯口:1200bps、2400bps |
|
通讯规约 |
《DL/T645-2007多功能电能表通信规约》及备案文件 |
l 气候条件
|
正常工作温度 |
-25℃～+60℃ |
|
极限工作温度 |
-40℃～+70℃ |
|
存贮和运输温度 |
-40℃～+70℃ |
|
存储和工作湿度 |
年平均＜75％ |
