1.2相关标准

GB/T3275-2018《铁路混凝土》

SL 352-2006 《水工混凝土试验规程》

TB 1005-2010 《铁路混凝土结构耐久性设计规程》

1.3 产品概述

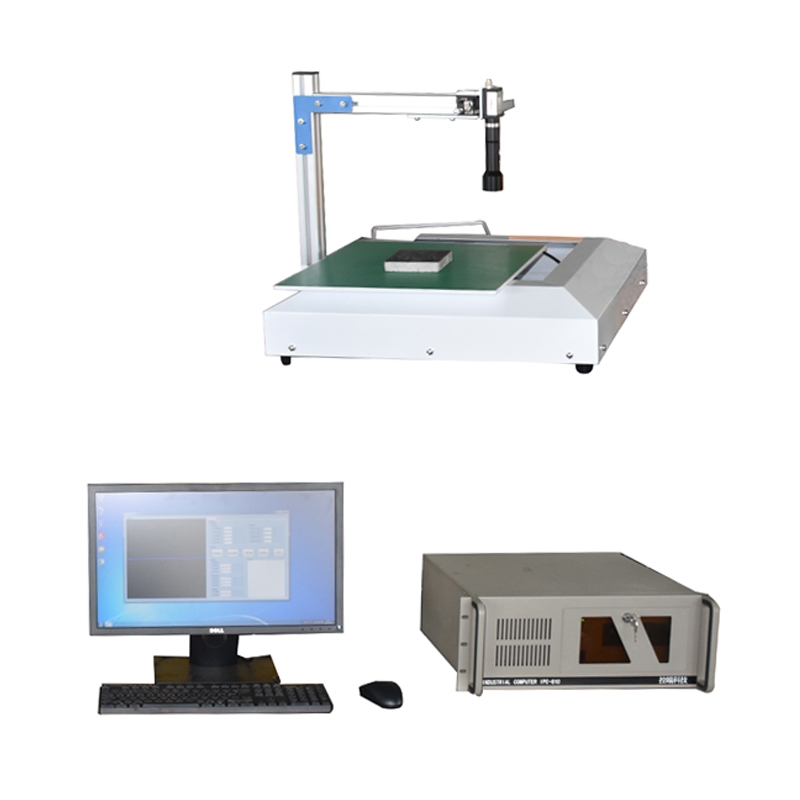

混凝土气泡间距系数测定仪（直线导线法）是结合国家标准GB/T3275-2018《铁路混凝土》、SL 352-2006 《水工混凝土试验规程》、TB 1005-2010 《铁路混凝土结构耐久性设计规程》等规定和用户要求而设计。本测定仪适用于检测混凝土的气泡参数，也适用于对引气剂品质进行评定。

本测定仪采用直线导线法进行测定，即在硬化混凝土中取任意直线，某一组分在此直线上所截取的线段长度总和与此直线全长的比值，即为该组分在混凝土中的体积含量。通过测定硬化混凝土中气泡的数量、体积含量，计算混凝土的气泡比表面积、含气量和气泡间距系数等。

1.4 技术参数

1、显微镜：放大倍数：80倍～128倍

2、显微镜校准精度：±1μm，可通过软件进行校正

3、光学系统分辨率：≤2μm，可通过软件进行灰度调节

4、双轴移动平台：能纵、横向移动，移动范围分别不小于50㎜和100㎜

5、双轴移动平台精度：≤2μm

6、数据采集处理：分析软件实时显示当前采集的图片及处理后的图片，可储存2000张以上扫描的图片，并可拼结扫查后的图片，拍摄的图像可通过软件的上下左右按钮任意选择起点，软件可以自动寻找设置的起始点，自动生成整张照片

7、每组试件至少三个，每组试件的观测总面积和导线总长度应符合下表：
