?NWJ-801B网关是NWJ-801、NWJ-801A网关的软硬件升级版本，NWJ-801B和其它两种网关的软硬件均不兼容。网关升级的原因是NWJ-801、NWJ-801A网关所用的芯片停产。为了避免升级对图纸造成影响，硬件版本仍然叫NWJ-801A，软件为了区分叫做NWJ-801B或者NWJ-801Av2。NTX-802和NTX-826通讯插件使用和NWJ-801网关同样的程序。??

NWJ-801网关是许继电气股份有限公司CBZ-8000变电站自动化系统中后台计算机与保护装置间之间的规约转换器。它把不具备以太网接口，只有RS-232/485/422接口的继电保护装置接入系统，同时把IEC103规约转换为IEC104规约和继保工程师站使用的TCP/103规约。它具有一个网口和一个串口，即“单网单串”，两个网关组成双网。对应的通讯插件型号为NTX-802，因为插件由两块主板组成，因此配置的时候，两个网口都要配置。??

NWJ-801网关的网络标配为4个104规约站（操作员/远动站，***多可以接8个）和1个TCP103站（工程师站，***多可以接3个），但是所有后台总数不能超过9个。NWJ-801不判后台IP，在30秒内如果没有收到后台的报文，会关闭连接。它对主站发送的U格式和I格式能够及时确认，并修改自己的发送序号。它不主动发U格式测试帧。网关波特率固定为9600、偶校验，可以带8台低压保护装置。串口发送报文间隔默认100ms，也就是如果带8台装置，所有装置轮询一次的时间约1秒钟。如果对实时性要求较高、单台装置的数据量较大或者后台数量较多，就不宜采用一个网关带多台装置的做法。??

许继MCU-801A、MCU-801S智能多串口服务器

NWJ-801网关对后台命令和装置数据采用公式转换法进行基本透明的规约转换（对时除外，接到远动的对时命令后，网关首先调整自己的时钟，然后在命令发到串口的一瞬间取网关本身的时钟下发到装置，这样可以保证对时的实时性）。除了轮询命令的固定帧外（重发间隔每次加长等待超时时间，例如次和***次之间间隔100ms，那么***次和第三次之间间隔就是200ms），网关不主动对装置生成任何命令。网关会记住每个后台发来的命令（超时时间一般为20s，多帧应答的命令超时时间相应延长），并且把装置上来的命令返回值返回到相应的后台。如果后台数量比较多，对时、总召、电度和录波等命令不宜过频，一般每个后台总召间隔不能小于15分钟、远动对时间隔不应小于15分钟、召唤电度间隔也不应小于15分钟。多个后台不能同时对同一个控点发遥控命令，否则会出现遥控冲突现象。

许继MCU-801A、MCU-801S智能多串口服务器

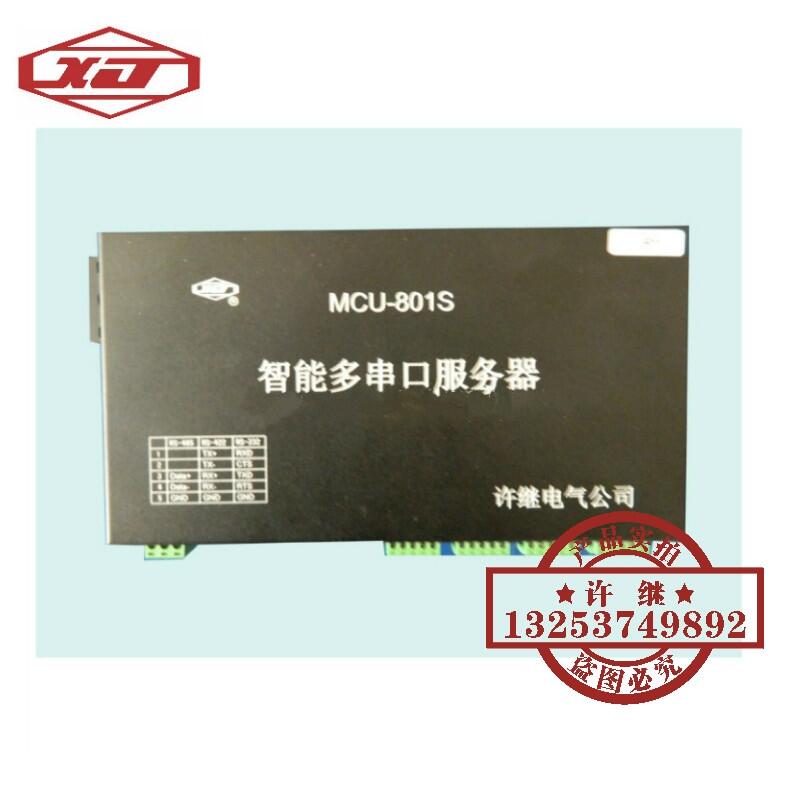

MCU-801S智能多串口服务器

许继电气产品销售咨询电话：13253749892王经理

普通型：支持1 - 4路高速CMOS串口超小体积（<1RMB尺寸）

加强型：支持4 - 9路高速CMOS串口

智慧型:支持16/32/64-256路高速CMOS串口。

◆智能多串口联网板级模块基本型：支持1 - 4路高速CMOS串口超小体积（<1RMB尺寸）加强型：支持4 - 9路高速CMOS串口智慧型:支持16/32/64-256路高速CMOS串口
◆高速、高可靠(工业级标准可选)
◆32位RISC (NP7/9 series) ARM7TDMI 55DMIPS ARM926EJ-S 500MIPS
◆32MB RAM (EN版本：64MB RAM) 16MB/32MB Code + 32KB Boot
◆提供１-4路10/100M以太网接口（光口可选）
◆串口数据位5,6,7,8可设定
◆串口停止位1,2位可设定
◆波特率110–115200 110–460800bps／921600bps (EN版本)
◆支持RS422/485控制（可选）
◆智能的协议族: ARP, UDP/IP, TCP/IP, PING/ICMP, DHCP, BOOTP, Auto IP,TFTP, SNTP ,TELNET ,HTTP，DNS,SMTP, PPP, LCP, PAP, CHAP, IPCP, PPPoE. SSL/TLS,HTTPS ,SNMP(Optional) FTP Server/Client (Optional)
◆嵌入WEB SERVER，支持用户WEB定制
◆EMAIL报警（EN版本可选）
◆数据加密功能128-,192-,256bit AES或Tri-DES加密（可选）
◆工作方式可选择为TCP Server、TCP Client、UDP单播和组播
◆可高达512个可编程I/O口
◆支持Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver、Linux real、TTY、UNIX操作系统◆工作电压为3.14~3.6 VDC
◆支持POE（可选）
◆1.5KV电磁隔离
◆所有管脚抗静电保护
◆操作温度（可选）:0°C to +70°C (32°F to 158°F)，5% to 95% RH（商业级）-40°C to +85°C (-40°F to 176°F)，5% to 95% RH (工业级)
◆存储温度-40°C to +85°C (-40°F to 176°F)，5% to 95% RH

?
