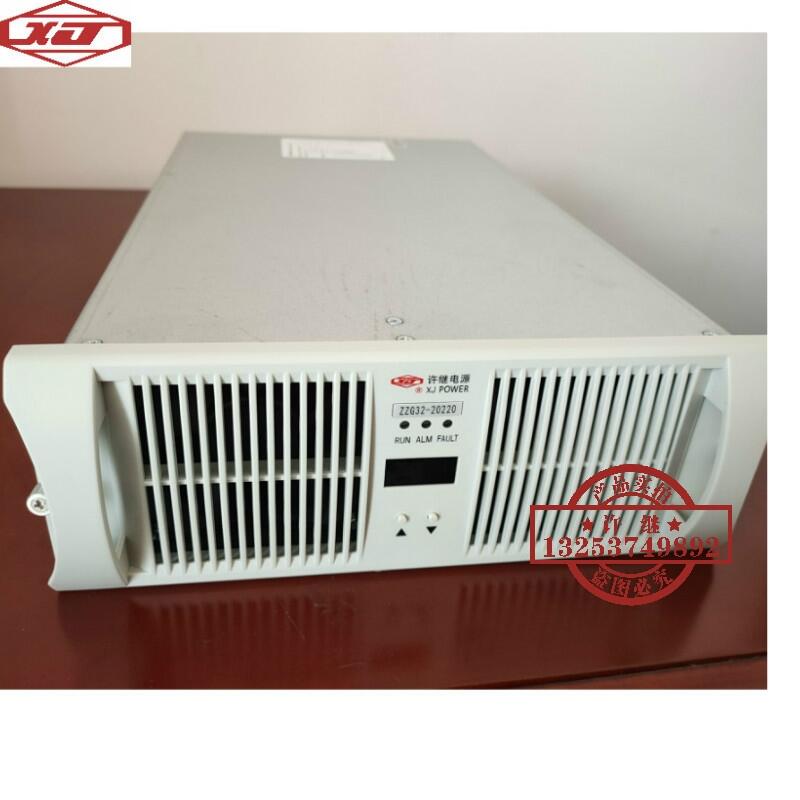

ZZG32 系列高频开关整流器（以下简称整流模块）是我公司集多年生产电力操作电

源的经验，采用有源功率因数校正和 LLC 谐振软开关技术专为电力操作电源开发的开关

型整流模块，可单台或多台并联运行向直流负荷供电，并同时对电池组充电，满足电力

操作电源对整流器的要求。可广泛应用于发电厂、变电站，亦可作为一般的直流稳压、

稳流电源使用。

2 使用条件

2.1 环境温度：-5℃～+45℃;

2.2 大气压力：80 kPa～110 kPa;

2.3 相对湿度：最湿月的平均最da相对湿度为 90％，同时该月的平均最di温度为 25℃;

2.4?使用地点应有防御雨、雪、风、沙的设施。

3 型号说明

ZZG 32- □ □

标称直流输出电压： 220 V、110 V

额定输出电流：10 A、20 A、30 A、40 A

系列号：三相交流输入

高频开关整流器装置

? ZZG32-10220：输出标称直流电压为 220 V，额定电流为 10 A

? ZZG32-20220：输出标称直流电压为 220 V，额定电流为 20 A

? ZZG32-20110：输出标称直流电压为 110 V，额定电流为 20 A

? ZZG32-30110：输出标称直流电压为 110 V，额定电流为 30 A

? ZZG32-40110：输出标称直流电压为 110 V，额定电流为 40 A
