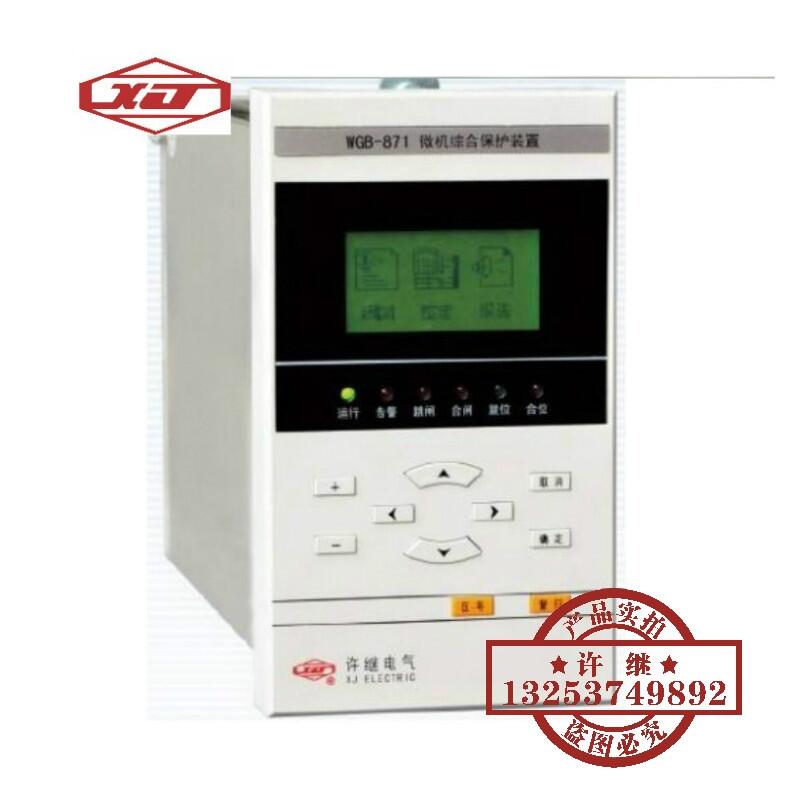

许继WGB-871微机综合保护装置

一、应用范围
WGB-870系列微机综合保护装置，主要应用于10kV及以下电压等级的电力系统中，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、厂用变保护测控装置、电动机保护测控装置。?

二、装置特点
◆采用32位***嵌入式微机处理器，配置大容量的RAM和Flash?Memory；利用SoC解决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高。
◆一体化金属全封闭机箱设计，防尘、抗腐、抗污能力强；
◆平台化整体机芯设计，维护更方便，极大降低了被保护对象的停运时间；
◆装置及操作电源灵活支持交、直流电源供（AC/DC220?V或AC/DC110?V）；
◆以太网和Rs485通讯模式，支持用户各种组网方式的需求；
◆强大的报文存储功能，可记录的100次保护动作报告、100次各类事件报告及20次故障波形；
◆IEC-60870-5-103、Modbus通讯规约，方便装置接入DCS系统及其它厂家的自动化系统；
◆完善的硬件自检功能，准确定位硬件故障位置并给出告警信息；
◆自动化硬件测试平台及完善的软件测试系统，保证为用户提供品质的产品。
◆中文图标式菜单设计，简单易懂，易学易用。

三、型号分类
WGB-870系列微机保护测控装置共包括如下3种子系列
WGB-871微机综合保护装置
WGB-876微机电压互感器监控装置
WGB-877微机备用电源自投装置
（一）WGB-871微机保护装置
WGB-871微机保护装置适用于10kV及以下变电站配电所，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、所用变保护测控装置、电动机保护测控装置。
线路保护测控装置适用于3~10kV的馈出线保护；
所用变保护测控装置适用于3～10kV电压等级的厂用变、所用变或接地变的保护；
电容器保护测控装置适用于10kV及以下变电站或配电所装设的并联电容器的保护；
电动机保护测控装置适用于3～10kV电压等级2000kW以下中小型异步电动机的保护
（二）WGB-876微机电压互感器监测装置

WGB-876微机电压互感器监控装置适用于10kV及以下电压等级，完成母线电压互感器监控及PT的并列和切换功能，配备TV并列及切换功能，I/II母低电压，I/II母过电压，I/II母接地，I/II母TV异常检测功能。
（三）WGB-877微机备用电源自投装置
WGB-877微机备用电源自投装置是功能完善***微机型备用电源自投装置，主要应用于10kV及以下各电压等级的进线开关、分段（桥）开关的自投中。
