工作原理

电磁流量计的工作原理是基于法拉第电磁感应定律。在测量原水流量中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。智能电磁流量计按安装方式分为管道式和插入式两种类型。两种型式均由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。一体式：转换器与传感器直接装配成一个整体，不可分离。常用于环镜状况较好的现场。分体式：转换器通过一根专用电缆与传感器组成的一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环镜状况较差的现场，如地进里，高温旁，人员不便到达的地方。管道式一般适用于中小口径的测量，特殊情况可定制，插入式一般适用于较大口径管道流量的测量。

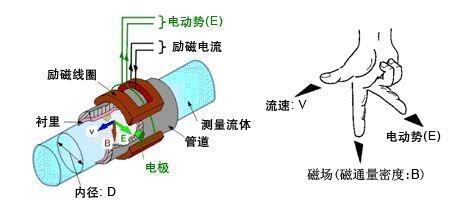

原理导图

当导电流体流过垂直于流动方向的磁场时，导电液体感应出与平均流速成正比的感应电压E，其感应电压通过两个直接与流体接触的电极检出，经转换器放大、滤波、整形，送至MCU，完成瞬时流量、累积流量的显示及输出控制。E=KBVD式中:E---感应电压      K---仪表常数     B---磁感应强度V---测量管面内平均流速        D---流量计的通径

产品结构图

一款好的电磁流量计，具有较高的测量准确度，稳定的产品性能，目前电磁流量计的准确一般为0.3级、0.5级，而部分小口径产品可以做到0.2级。由于其测量原理的特殊性，需要测量介质具有一定的电导率（一般大于5us/cm），同时测量始动流速也有一定的要求（一般大于0.5m/s）。

电磁流量计的优势：

（1）测量管内无阻碍流动部件，无压损，直管段要求相对较低；

（2）测量精度高，稳定性强，抗振动干扰能力强；

（3）测量不受流体密度、粘度、温度、压力和电导率变化的影响；

（4）具有多种电极和衬里选择，抗介质腐蚀能力强。

（5）具有较大的量程比，一般0.5-5m/s流速下为10:1，部分口径及流速下可以做到100:1，甚至150:1
