ST-R100系列油井专用压力传感器 井下专用压力传感器 高温井下压力传感器 石油钻井压力传感器
随钻测井、旋转导向系统、井下电子压力计等石油仪器主要用于油气田矿层压力和温度值测量的高精密的电子仪器。其核心部件是压力传感器和温度传感器。
随钻测井、旋转导向系统、井下压力计是广泛应用在油气田地层中的油、水等介质的压力及温度的测量电子设备，具备高实时性、高精度、高分辨率特点，在油田勘探和开发过程中，油气田地层的压力及温度的测试和监控是试油、试采工作的重要任务，因此，正确评价矿藏地层的油气当量，及时精确的测量含油、含气层的压力及温度值具有非常重要的意义。
ST-R100系列是专门在油田油井下测量的高温压力类传感器。测量介质主要包含油和水，压力类型呈现表压型，量程在0-200MPa之间任选，使用温度225℃环境下可长期工作，该系列传感器采用的是溅射薄膜压力芯体，耐高低温能力强，特别适合在油田油井、试井、钻井等高温高压场合应用。
油田专用传感器、油田载荷传感器、油田井下压力计、钻井密度传感器、油气井压力控制器
井下传感器、石油仪器压力变送器、高精度压力变送器
|

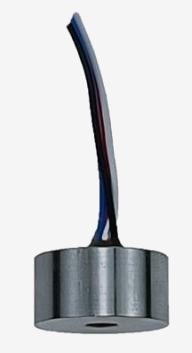

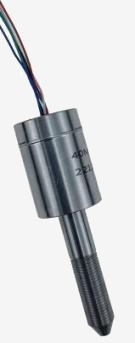

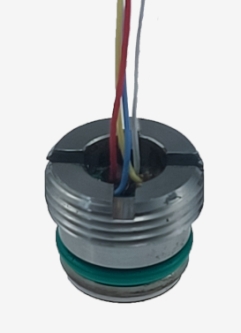

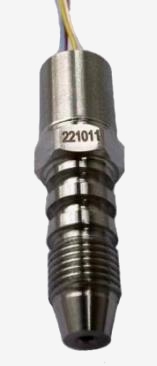

产品图片 |
|
|
|
|
|
产品名称 |
油井高温压力传感器 |
油井高温压力传感器 |
油井高温压力传感器 |
油井高温压力传感器 |
|
产品型号 |
ST-R100 |
ST-R101 |
ST-R103 |
ST-R104 |
|
测量介质 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
|
压力类型 |
表压 |
表压 |
表压 |
表压 |
|
量程（MPa） |
0～200之间任选 |
0～200之间任选 |
0～200之间任选 |
0～200之间任选 |
|
输出信号 |
2mV/V?5mV/V |
2mV/V?5mV/V |
2mV/V?5mV/V |
2mV/V?5mV/V |
|
供电电压（VDC） |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
|
综合精度(±） |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
|
长期稳定性(±） |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
|
温度补偿 |
-40℃～125℃ |
-40℃～125℃ |
-40℃～150℃～175℃ |
-40℃～150℃～175℃ |
|
工作介质温度 |
-40℃～125℃ |
-40℃～125℃ |
-40℃～150℃～175℃ |
-40℃～150℃～175℃ |
|
工作环境温度 |
-40℃～125℃ |
-40℃～125℃ |
-40℃～150℃～175℃ |
-40℃～150℃～175℃ |
|
安全过载压力 |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
|
破坏压力 |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
|
冲击（11ms） |
100g |
100g |
100g |
100g |
|
接液材料 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
IP65 |
|
连接方式 |
M10X1双环O型圈 |
M10X1双环O型圈 |
M10X1带锥双环O型圈 |
M10X1带锥双环O型圈 |
|
电气输出引线 |
直接引线 |
直接引线 |
直接引线 |
直接引线 |
|
产品图片 |
|
|
|
|
|
产品名称 |
油井高温压力传感器 |
油井高温压力传感器 |
油井高温压力传感器 |
油井差压传感器 |
|
产品型号 |
ST-R103 |
ST-R104 |
ST-R105 |
ST-R106 |
|
测量介质 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
|
压力类型 |
表压 |
表压 |
表压 |
表压 |
|
量程（MPa） |
0～200之间任选 |
0～150之间任选 |
0～150之间任选 |
0～70之间任选 |
|
输出信号 |
2mV/V?5mV/V |
2mV/V?5mV/V |
2mV/V?5mV/V |
2mV/V?2.8mV/V |
|
供电电压（VDC） |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
|
综合精度(±） |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
|
长期稳定性(±） |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
|
温度补偿 |
-40℃～125℃ |
-40℃～125℃ |
-40℃～125℃ |
-40℃～125℃ |
|
工作介质温度 |
-40℃～125℃ -40℃～150℃ -40℃～200℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～175℃ -55℃～200℃ -65℃～220℃ |
|
工作环境温度 |
-40℃～125℃ -55℃～150℃ -65℃～200℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～175℃ -55℃～200℃ -65℃～220℃ |
|
安全过载压力 |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
|
破坏压力 |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
|
冲击（11ms） |
100g |
100g |
100g |
100g |
|
接液材料 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
IP65 |
|
连接方式 |
M10X1带锥双环O型圈 |
Φ10.2/L24mm双环O型圈 |
Φ15/L20.6mm双环O型圈 |
7/16-20UNF/L26mm |
|
电气输出引线 |
直接引线 |
直接引线 |
直接引线 |
直接引线 |
|
产品图片 |
|
|
|
|
|
产品名称 |
油井差压传感器 |
油井高温压力传感器 |
油井高温压力传感器 |
油井高温压力变送器 |
|
产品型号 |
ST-R107 |
ST-R108 |
ST-R109 |
ST-R110 |
|
测量介质 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
气体,液体及蒸汽 |
|
压力类型 |
表压 |
表压 |
表压 |
表压 |
|
量程（MPa） |
0～150之间任选 |
0～150之间任选 |
0～120之间任选 |
0～150之间任选 |
|
输出信号 |
2mV/V?5mV/V |
2mV/V?5mV/V |
2mV/V?5mV/V |
50mV/V?75mV/V |
|
供电电压（VDC） |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
3?12VDC 推荐5VDC |
10?32VDC 推荐24VDC |
|
综合精度(±） |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.1%FS/0.25%FS/0.5%FS |
0.25%FS/0.5%FS |
|
长期稳定性(±） |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.1%FS/0.2%FS年 |
0.2%FS年 |
|
温度补偿 |
-40℃～125℃ |
-40℃～125℃ |
-40℃～175℃ |
-40℃～125℃ |
|
工作介质温度 |
-40℃～125℃ -40℃～150℃ -40℃～175℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～125℃ -40℃～150℃ |
-40℃～125℃ -40℃～150℃ |
|
工作环境温度 |
-40℃～125℃ -40℃～150℃ -40℃～175℃ |
-40℃～125℃ -55℃～150℃ |
-40℃～125℃ -55℃～150℃ |
-40℃～125℃ -40℃～150℃ |
|
安全过载压力 |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
200%FS （2倍满量程） |
|
破坏压力 |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
500%FS （5倍满量程） |
|
冲击（11ms） |
100g |
100g |
100g |
100g |
|
接液材料 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
膜片:17-4PH不锈钢、15-5PH不锈钢,过程连接件316L或1Cr18Ni9Ti不锈钢 |
|
防护等级 |
IP65 |
IP65 |
IP65 |
IP65 |
|
连接方式 |
Φ15/L15.1mm单环O型圈 |
双环O型圈 |
Φ19/L12mm |
|
|
电气输出引线 |
直接引线 |
直接引线 |
直接引线 |
直接引线 |
