1.概述
ASL2XX系列调光驱动器(以下简称模块)，是安科瑞ALIBUS智能照明控制系统的控制模块。该模块和其他设备（诸如智能面板、传感器等）连接到一起，组成一套完整的照明控制系统，实现大型公建、楼宇照明系统的智能管理。
ASL2XX系列调光驱动器(以下简称模块)，是安科瑞ALIBUS智能照明控制系统的控制模块。该模块和其他设备（诸如智能面板、传感器等）连接到一起，组成一套完整的照明控制系统，实现大型公建、楼宇照明系统的智能管理。
该整机作为调光驱动模块，具备0-10V调光接口及带负载投切功能的继电器,能实现多种控制功能，如：灯具开关、亮度调节、事件记录、定时开关、延时关灯、场景控制等。

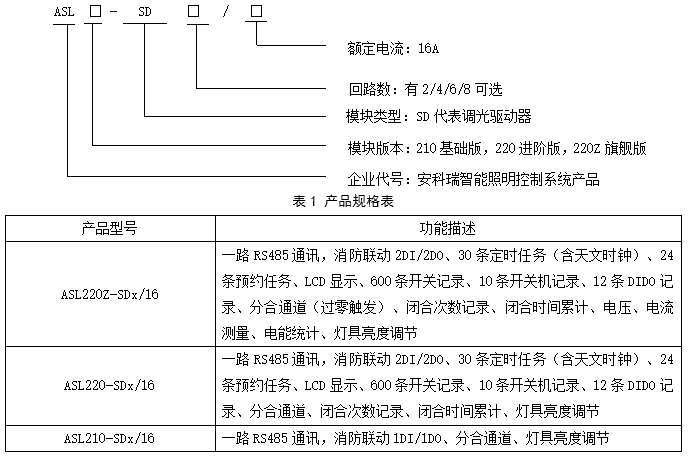

2 产品型号

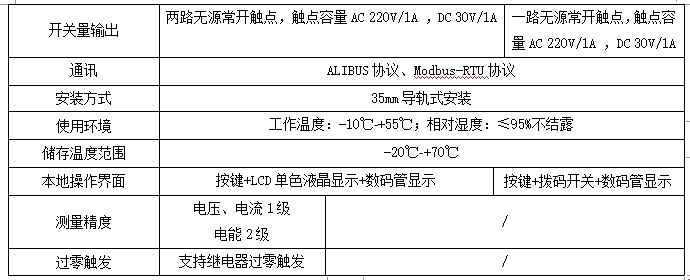

3 技术参数
4.安装与接线
4.1 外形及安装尺寸（mm）
ASL220Z-SDx/16调光驱动器（同ASL220-SDx/16调光驱动器）
安装提示: 该模块适用于35mm导轨式安装，安装时只需将模块卡进轨道即可。
4.2电气接线图
ASL220Z-SDx/16调光驱动器（同ASL220-SDx/16）
图3为2路调光驱动器的接线示意图。
在实际使用中，2路、4路、6路、8路调光驱动器接线与此类似，在此不一一列出。
① 照明回路开关控制端口；
② 调光控制端口，依次为DC24V输入端口，A通道调光控制输出端口，B通道调光控制输出端口；
③ 数码管显示屏；
④ 继电器手动操作孔；
⑤ 调光按键：依次为上键、下键、选择键；
⑥ 编程按键；
⑦ 工作状态指示灯；
⑧ 电源输入端子；
⑨ 电压测量端子；（ASL220Z系列调光驱动器独有）
⑩ 显示屏，运行/通讯指示灯，DI/DO指示灯；
? 操作按键：依次为MENU菜单键、左键、右键、回车和翻页；
? ALIBUS通讯接口；
? 485通讯及DI/DO输入端子；
