插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库拉磁原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

插入式电磁流量计大管道安装困难插入电磁流量计主要技术性能

1 公称通径：DN300mm~DN3000mm；

2 流速测量范围：0.5-10m/s，满量程在1-10m/s范围内连续可调。

3 准确度等级：流速≤0.5m/s时，±1.5%。流速>1m/s时，±1.0%。

4 被测介质电导率：≥20μs/cm。

5 工作压力：≤1.6MPa。

6 电极材料：316L不锈钢。

7 传感器材质：不锈钢。

8 介质温度：-20℃-130℃

9 环境温度：-20℃-60℃

10 防护等级：IP65(一体） IP68（分体）

11 输出信号：4-20mA;Rs485;HART协议；MODBUS协议

12 传感器与转换器之间信号最大的传输距离: 50m（特殊要求请与厂方联系）

插入式电磁流量计大管道安装困难插入电磁流量计产品特点

1、传感器无活动部件，结构简单，工作可靠。

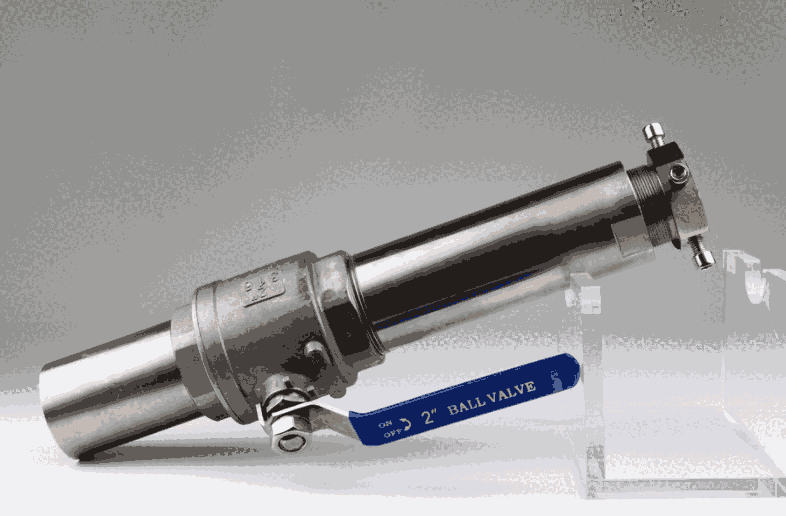

2、 插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现管道的流体测量和便于仪表的维护、修理。

3、测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μS/cm）等物理参数变化的影响。

4、传感器几乎无压力损失，能量损耗极低。

5、较一般流量计的制造成本和安装费用低。特别适于大中径管道流量测量。

6、采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。

7、流量测量范围大。被测量管道内的满量程流速可以1m/s至10m/s任意设定，输出信号与流量呈线性关系。

8、流量计不仅有0-10mA◆DC或4-20mA◆DC标准电流输出，同时还有1-5kHz频率输出

插入式电磁流量计大管道安装困难插入电磁流量计功能特点

插入式电磁流量计在管道流量检测中，安装简单，可不断流，现场可带压开孔，具有绝对的安装优势与价格优势。

适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，导电率的变化不影响性能的改变，极强地适应流体复杂变化，特别适用于供排水管道的流量测量。

流量计机械可动部件，转换器采用优化设计，结构紧密，容易安装，转换器和传感器具有互换性，可自由变更测量范围(0.5m/s~10m/s)。

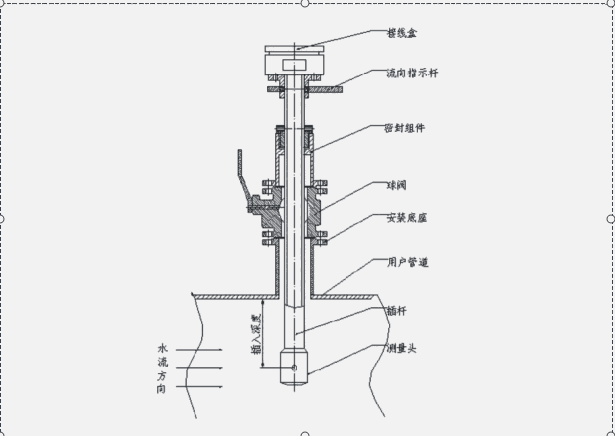

流量的检测只与插入深度有关，故该流量计通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。可与任何标准二次仪表连接。

(A)4~20mA电流输出;

(B)可设置脉冲输出;

(C)RS485接口、HART通讯协议、MODBUS协议。

1.量程自动切换功能。流量计在流量范围变化时，量程可自动切换，保证全量程范围内准确测量。

2.正反流向计算功能。用户可选择正向计量或反向计量(出厂为正向计量)。

3.上下限报警。用户可根据需要设定上下限瞬时流量，当流量超过上限或下限设定值时蜂鸣器报警或有继电输出(用户可选)。

4.空管报警。在工作状态下，当流量计测量管内空管，瞬时流量为零，右上角显示报警。

5.断电保护，流量计的运算结果和用户设定的参数在断电后不会丢失，EEPROM可保存设定参数和累积值。

6.小信号切除功能。用户可通过显示面板设置下限电压或下限流量，从而切除干扰小信号。7.仪器应用“自动归零”原理，消除电化学干扰信号，零点自稳。

8.转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68。
