1 概述

    AIM-T300绝缘监测装置是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测IT配电系统（不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。仪表具有绝缘故障预警、故障报警、事件记录等多种功能，可用于矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的IT配电系统中，实时监测IT配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。
    产品符合企业标准Q/VDCL-26-2017《IT系统绝缘监测仪》的规定要求。

2 功能特点

2.1具有对IT系统对地绝缘电阻监测、故障预警及报警功能；
2.2具有继电器报警输出、LED报警指示等多种故障指示功能；
2.3采用先进的现场总线通讯技术，可与外接报警和显示装置或上位机管理终端通讯，实时监控IT系统的运行状况；
2.4具有故障事件记录功能，能够记录故障发生的时间和故障类型，方便操作人员查询分析系统运行状况，及时消除故障；
2.5适用于交流、直流以及交直流混合IT系统的绝缘监测；
2.6自检功能。可一键实现仪表硬件电路的故障自检；
2.7 断线监测功能。实时监测L1/L2与IT系统之间的连接状况以及PE/KE功能接地线连接的状况。

3 型号说明

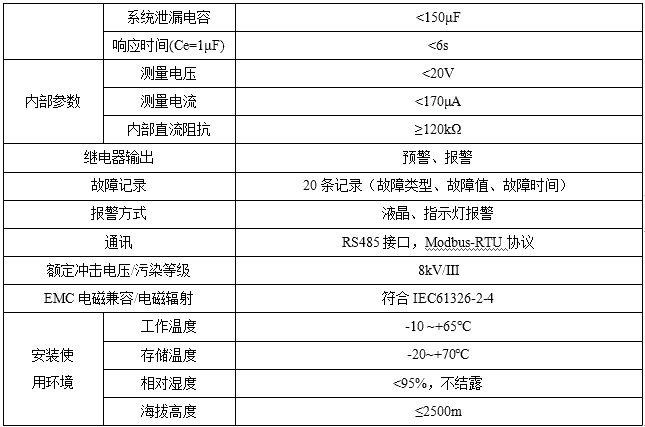

4 技术参数

5 参考标准

■ IEC 61557-8 《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置》
■ IEC 61326-2-4 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分：特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》

6 安装与接线

6.1 外形尺寸
AIM-T300外形与安装尺寸（单位：mm）

上图依次为嵌入式安装的AIM-T300绝缘监测装置的正视图与俯视图。
6.2 安装方法
AIM-T300绝缘监测装置采用嵌入式面板安装，开孔尺寸如下图所示。

6.3 接线方法
AIM-T300接线方法
上排端子：KE、PE（28、29）为仪表功能接地端子，需分别连接至现场等电位接地端子排；L1、L2（4、5）接入被监测IT系统（三相IT系统接入任意2相）。

下排端子：U1、U2（1、2）端子为绝缘监测装置辅助电源接口；A、B（18、19）端子分别为RS485通讯的A、B线接口，用于与上位机通讯；DO1+和DO1-（12、13）、DO2+和DO2-（14、15）为2组继电器输出，分别对应故障预警、故障报警两种控制输出。

6.4 注意事项
6.4.1 安装接线时应按接线图进行接线，接线应用针式套接头压接后，再插入仪表相应端子并将螺钉拧紧，避免因接触不良而导致仪表工作不正常。
6.4.2 该装置提供异步半双工RS485通讯接口，采用Modbus-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个装置，每个装置均可通过菜单设定其通讯地址以及波特率。与上位机系统通讯连接时建议使用屏蔽双绞线，每芯截面均不应小于0.5mm2，分别接A、B，布线时应使通讯线远离强电电缆或其他强电场环境。建议末端绝缘监测装置的A、B端子之间并联添加匹配电阻，推荐阻值为120Ω。
6.4.3 继电器输出为无源输出，不携带电源，报警器（或警示灯）需额外配置独立供电。

7 编程与使用
7.1 面板说明

7.2 LED指示说明
4个LED指示灯用于指示绝缘监测装置状态：
“运行”：装置正常运行时，指示灯闪烁，闪烁频率约为每秒一次。
“通讯”：当装置有通讯数据收发时，指示灯闪烁。
“预警”：当监测的绝缘电阻值小于预警值时，预警指示灯闪烁。
“报警”：当监测的绝缘电阻值小于报警值时，报警指示灯闪烁。
