ZN-7001非接触式密度计核子密度计豁免密度计浓度计

核子密度计产品特点

 豁免放射源

使用更安全的低剂量放射源(22Na)，辐射安全风险低，符合环保部门 对豁免管理放射源的剂量要求， 并取得豁免备案。放射源容器加强辐射屏 蔽，距仪表外壳 0.1 米处泄露剂量可小于 1 μSv/h。

 高精度射线探测器

配套的射线探测器(传感器)采用最新研发并应用于大科学装置的光电探测技术，对极低剂量γ射线也十分敏感，为环保型浓度密度分析仪提供 了更高的精度和灵敏度。并且采用一体化设计，结构紧凑，性能稳定可靠，安装使用方便。

 嵌入式计算平台

采用嵌入式计算技术作为仪表平台，具备更强劲的计算能力和通讯支 持能力，并且提供丰富直观的人机界面，可显示实时浓度、密度、流量、产量等相关参数、查询历史数据，并且支持半自动标定和参数设置。具备4G 无线通讯功能和云服务支持,可在各种终端设备远程查看仪表参数和 测量数据，并可远程维护和监控。

 更高精度

高精度采样电路配合灵敏度的探测器，高精度采样，计数频率分辨率 达 0.1Hz。密度分别率可达 0.1kg/M3。

 更灵活的输出方式

密度、标准密度或特殊计算值（固体百分比、比重等）采用直接毫 安(4 –20 mA) 输出，也支持 Modbus-RTU RS-232 485 通讯输出。

 更便捷的安装方式

管道外夹式安装，对安装位置、腐蚀性、管道材质、流速和压力影响 不敏感。特别适用于因为高温、高压、流动性不好等工作条件，必须非接 触测量的场合选用。并在保持流动性前提下允许最多固体含量。

ZN-7001非接触式密度计核子密度计豁免密度计浓度计测量原理

核子密度计的密度测量是基于物质对低能射线的吸收原 理。在测量路径一定的条件下， 不同密度的介质对核辐射的吸收 程度不同。一束射线穿过介质的减弱规律为：

Ix  = I e

式中，   Ix——穿过介质后的射线强度

I——标定时介质之前的射线强度

μ——介质对射线的质量吸收系数

ρ——待测介质密度

d ——测量路径

λ——源衰变常数

t——源衰变时间，从标定之日算起

由公式可以看出当被测量管道不变、介质的吸收系数不变 时， 测量介质对射线吸收的强弱主要与介质的密度有关： 介质密 度越大，对射线的吸收也越大，反之，对射线吸收越小。

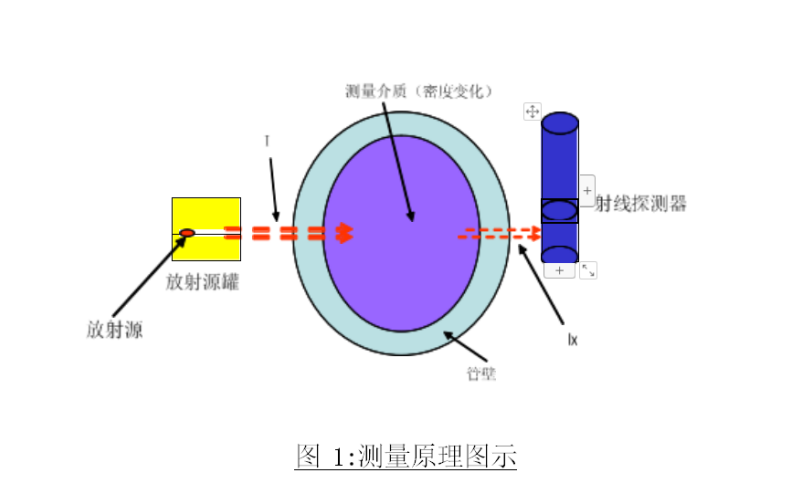

如图 1 所示，γ射线从放射源罐中发射，此时射线强度为 I ，通过吸收率固定的管壁和因密度变化而吸收率变化的被测介质，达到探测器后射线强度为I0，通过探测γ射线的强度变化并应用到已知的转换中，可以提供高精度的在线密度测量。

质量浓度计算公式:

式中：C——矿浆浓度

矿——干矿密度或称为自然容重

ρ——矿浆密度

（设清水浓度为 0，清水密度为 1000kg/M3）

实际应用中，核子密度计测量得到实时矿浆密度值， 用户在仪 表中输入干矿密度值， 可得到实时测量的矿浆质量浓度值（干矿质 量占矿浆总质量的比值）。
