1 产品概述

AM5 系列微机保护测控装置（以下简称装置）集保护、测量、控制于一体，适用于 35kV及以下电压等级的用户终端变电站(所)，可实现用户变电站的保护和测控。应用领域覆盖电
力、水利、交通、石油、化工、煤炭、冶金等行业。装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备独立的高精度电流测量回路，16 路开关量采集和 10 路继电器输出，能与 Acrel-2000Z 电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

2 特点

（1）成熟完善的保护功能
装置针对不同一次设备可以灵活配置不同的保护功能，可以实现 35kV 及以下电压等级变配电站保护测控功能，适用于线路、母联、配电变压器、高压电动机、高压电容器等设备的保护和自动控制功能。
（2）高性能硬软件平台
装置采用高性能的硬件平台，全部采用工业级元器件，专业的EMC 设计，配合完善的在线自检测试程序，采用高性能处理器作为保护CPU，配置以大容量的RAM和Flash，使本产品具有较强的数据处理、逻辑运算和信息存储能力。
（3）人性化
装置采用全汉化大屏幕液晶显示，人机界面清晰易懂；灵活、舒适的按钮设计，菜单式操作简单、便捷；配备的计算机界面的调试与分析软件，调试及维护简单方便。
（4）丰富的接口资源
8路交流电流通道、4路交流电压通道；16路开关量输入通道（交直流两用)、10路开关量输出通道；2个RS485 通讯接口、1个RS232维护口、1个IRIG-B对时口。
（5）灵活方便的接线方式
AM5 的交流电压输入端口可接相电压，也可接线电压或零序电压或不平衡电压，适应各种PT接线方式。保护电流和测量电流通道可分别接三相电流；另外两个交流电流通道可
以接零序电流、不平衡电流或者线路电流。
（6）透明化
实时记录交流量、开入量、开出量和所有保护模块的状态；记录内部各元件动作行为、动作时间和录波数据。
（7）强大的图形可编程
采用全图形化编程技术，可以根据需要对装置进行逻辑编程，满足多数用户的要求。如果装置在使用过程中需要更换保护功能，只需通过装置的维护端口更新内置逻辑图即可，实现方式简单灵活。
（8）高可靠性设计
通过 5 项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到 IV级标准。
（9）开放性
装置内置两种通讯规约：Modbus-RTU 和 IEC 60870-5-103 ，两种方式可以通过选择组合，支持双网冗余。可实现远方定值修改和切换、事件记录及录波数据上传、压板遥控投退和遥测、遥信、遥控跳合闸。

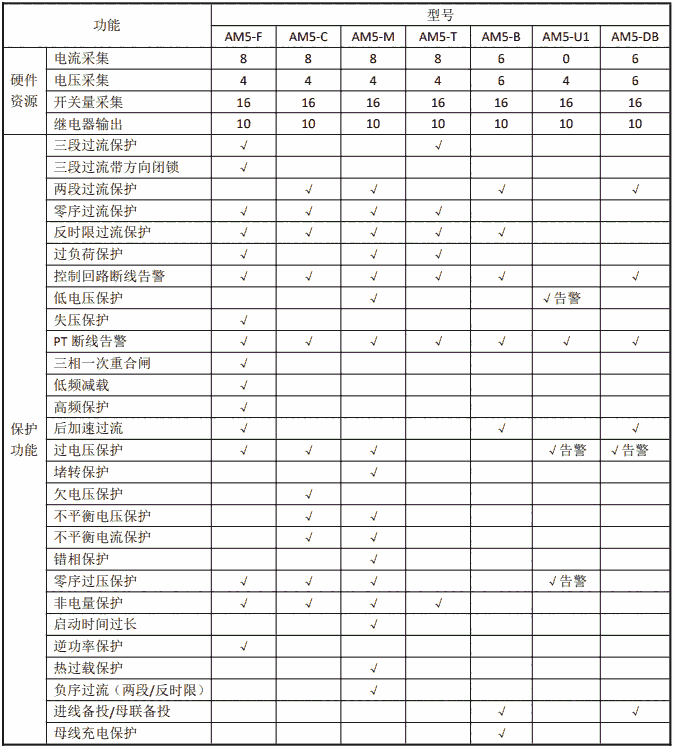

3 装置功能对照表

4 装置选型表

注：1)当装置辅助电源选择 DC48V 时，防跳盒不可配，断路器须自带防跳功能。
2)通讯协议可选 ModBus-RTU 或 IEC60870-5-103，出厂默认配置为 ModBus-RTU。

5 技术参数

5.1 额定参数
5.1.1 工作电源
额定电压：AC/DC 220V，或 AC/DC 110V，或 DC 48V
范 围：额定电压×（1±20%）
功 耗：≤10W (直流)
5.1.2 输入激励电压
额 定 值：AC 100V 或 100/ 3 V
测量范围：1～120V
准 确 度：±0.5%
功率损耗：每相功率损耗不大于 0.5VA
过载能力：1.2 倍额定电压，连续工作；
2 倍热过载，允许 10s。
5.1.3 输入激励电流（保护电流）
额 定 值：AC 5A 或 1A
测量范围：0.04In～15In
功率损耗：每相功率损耗不大于 0.5VA
过载能力：2 倍额定电流，连续工作；
40 倍额定电流，允许 1s。
5.1.4 输入激励电流（测量电流）
额 定 值：AC 5A 或 1A
测量范围：0.04In～1.2In
功率损耗：每相功率损耗不大于 0.5VA
过载能力：1.5 倍额定电流，连续工作；
4 倍额定电流，允许 1s。
5.1.5 频率
额定频率：50Hz 或 60Hz
频率范围：45～55Hz 或 60Hz
准 确 度：±0.1Hz
5.1.6 开关量输入
额定电压：AC/DC 220V，或 AC/DC 110V，或 DC 48V
电压范围：额定电压×（1±20%）
功率消耗：每通道功率消耗≤1W（DC220V）
5.1.7 开关量输出
机械寿命：≥10000 次
接通容量：≥1000W，L/R = 40ms
导通电流：连续≥5A，短时（200ms）≥30A
断开容量：≥30W，L/R = 40ms5
5.2 主要技术性能
电压元件：整定值容许误差应不大于±3%；过压返回系数 0.95，欠压返回系数 1.05；
电流元件：整定值容许误差应不大于±3%；过流返回系数 0.95，欠流返回系数 1.05；
频率元件：整定值容许误差应不大于±0.02 Hz；
比较元件：返回系数为 0.95；
反时限元件：反时限动作时间误差为±5%或±40ms；返回系数：0.95；
时间元件：延时时间 2s 内误差≤40ms；延时时间大于 2s，误差≤（1%）整定值±40ms。
5.3 正常工作环境条件
环境温度： -10℃～＋55℃；
装置的贮存、运输允许的环境温度为-25℃～＋70℃；
相对湿度：5％～95％（产品内部不凝露，不结冰）；
海拔高度：≤2500m。
5.4 绝缘性能
绝缘电阻：>100MΩ，500Vdc
介质强度：回路和地之间，独立回路之间：工频耐压 2kV
冲击电压：±5kV(1.2/50μs，0.5J)
5.5 电磁兼容性能
