1 概述

ARCM 系列一体式电气火灾监控探测器具有 1 路剩余电流监测和 4 路温度监测功能，并能够实时监测并采集回路的剩余电流值和温度值，通过二总线直接和电气火灾监控设备连接使用。探测器可以判断被监测回路的剩余电流或温度是否达到报警设定值，如监测数值大于报警设定值，探测器报警指示灯会常亮，监控设备经过分析处理后可以指示相应故障类型，并发出光报警信号。

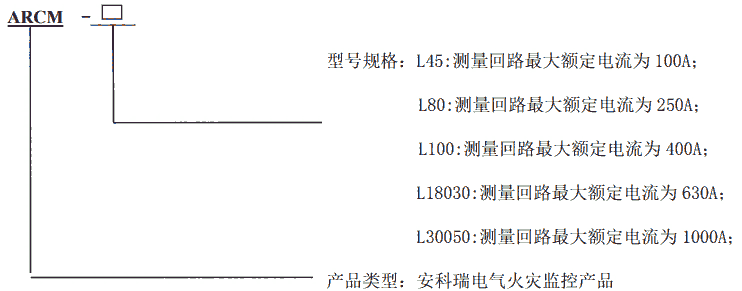

2 产品型号规格

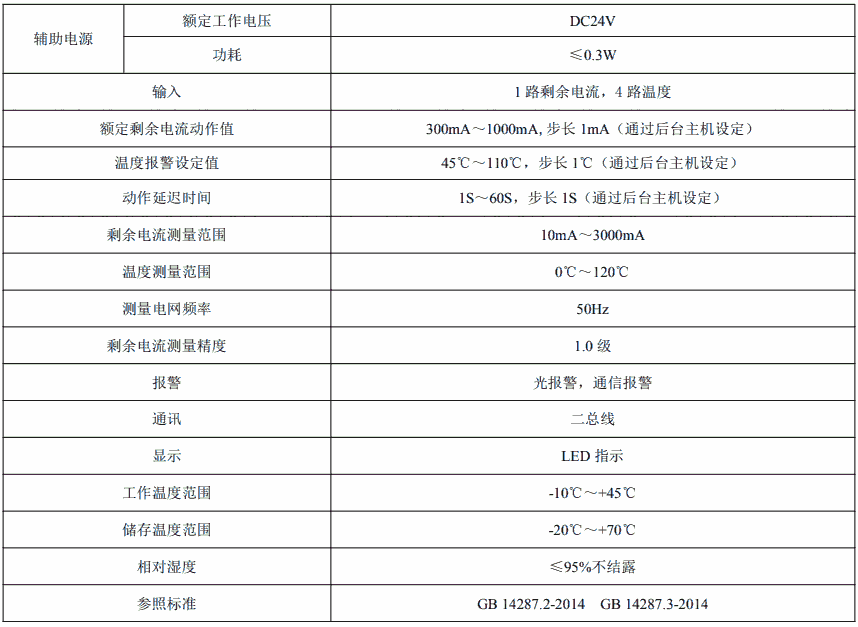

3 技术参数

4 产品外形

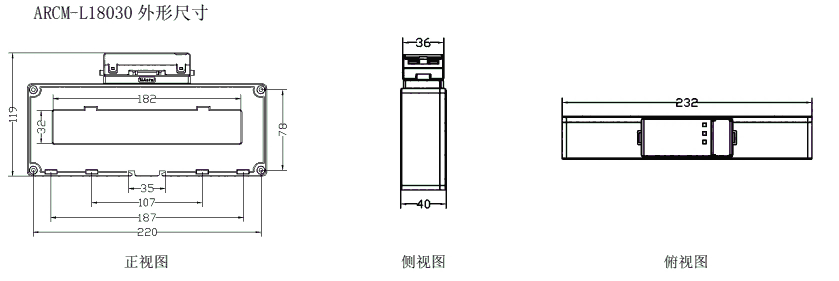

4.1产品尺寸

ARCM-L30050 外形尺寸

4.2 安装方式

5 产品设置要求

探测器有运行指示灯（绿色）、故障指示灯（黄色）以及报警指示灯（红色），运行指示灯闪烁周期为1S。当与探测器相连的传感器有断线或短路故障发生时，故障指示灯常亮；当探测器检测的剩余电流值达到报警设定值时，报警指示灯常亮。

6 探测器自身故障分析

● 若探测器运行指示灯不亮，则请检查辅助电源是否接好。
● 探测器通讯时通讯指示灯会闪烁。当探测器和监控单元或监控设备进行通讯时，若通讯指示灯不闪烁且监控单元或监控设备接收不到探测器上传的数据，请检查探测器通讯地址是否与主机一致，是否有冲突。若都正确，且通讯指示灯不闪烁则进行一次断电再上电，上电后如果现象依旧则送修。

7 安装要求
● 必须让具有资格的安装人员安装此探测器，并且安装之前要仔细阅读使用说明。
● 接线时按照使用说明中的接线方式接线，接线完成后要认真核对接线是否正确，以免通电后损坏探测器、产生危险事故。
● 对探测器进行送检、维修之前要切断所有电源和检测控制连接线。
● 探测器的正常运行依赖于正确的安装、设置和操作，安装之前请详细阅读安装、设置和操作的相关内容，以保证探测器的正常运行。

8 附件说明
温度传感器为本公司定制的 NTC 热敏电阻,它为探测器提供 0℃～120℃的温度监控信号，可以用来监测线缆或配电箱体的温度，实现温度保护。其外形尺寸如下(单位 mm)：
