武汉凯迪正大KDZD5550（中性10kVA100kV）全自动绝缘材料耐压测试仪操作说明
一、产品概述
武汉凯迪正大KDZD5550全自动绝缘材料耐压测试仪是由本公司生产的绝缘材料专用配套智能耐压设备，该控制系统具有操作便捷，性能优越使用安全可靠、外形美观、耐用、移动方便等特点。
武汉凯迪正大KDZD5550全自动绝缘材料耐压测试仪采用先进的微电子芯片处理技术、触摸屏控制及上位机操作，操作简单明了。全部测试参数设定后自动进行测试，无需人工干预。
二、操作说明
阶段升压模式：

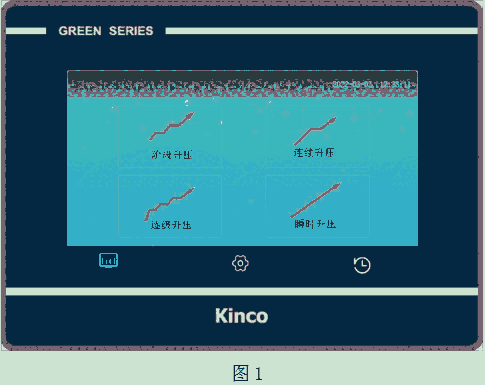

1、按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图1
2、点击“阶段升压”图标，进入阶段升压模式的试验参数设置：如图2
①：输入试品编号、试品厚度参数及试验类型；
②：输入过压保护及泄露电流保护值，输入保护值超过设备的最大上限值，软件会提示“参数超限制”并且确定按钮会消失！
③：本模式为3阶段模式，输入对应的电压值及耐压时间，设备会按照：初段-中段-后段来执行；
④：例如：设置初段电压为：5kv,耐压时间为10s;中段电压为：10kV.耐压时间为：30S；后段电压为：20kV,耐压时间为：60S；点击“确定”图标后，软件会进入试验界面（见图4）；点击“开始试验”图标，设备开始合闸升压到初段电压：5kV后，然后开始初段耐压计时；计时结束后，设备开始升压到中段电压：10kV后，开始中段耐压时间；中段耐压计时结束后，设备开始升压到后段电压20kV,然后开始后段耐压计时；后段耐压计时结束后，设备会自动降压归零分闸，点“返回”图标返回主界面。
⑤：升压速率方式同上一样。
连续升压模式：
点击“连续升压”图标，进入连续升压模式的试验参数设置：如图4
1、输入相应的试品参数及试验类型；
2、此模式为2阶段模式；操作方式同“阶段升压”方法相同；
逐级升压模式：
点击“琢级升压”图标，进入琢级升压模式的试验参数设置：如图5
1、输入相应的试品参数及试验类型；
2、此模式为无限阶段模式；操作方式如下：
3、例如：设置初段电压为：10kV，初段耐压时间为10S;琢级电压为：2kV,琢级耐压时间为：5S；过压保护为：50Kv;泄露电流为：50mA;
升压速率同阶段模式原理相同；点击“确定”图标进入到试验界面，点击“启动”图标，设备会自动升压到初段电压10kV;耐压10S;然后设备会继续升压2kV,至12kV，然后计时5S；然后一直无限次数循环，一直到试品击穿泄露电流超过设备的保护值，设备会自动断电并且弹出击穿时的电压电流记录值；
瞬时升压模式：
1、输入相应的试品参数及试验类型；

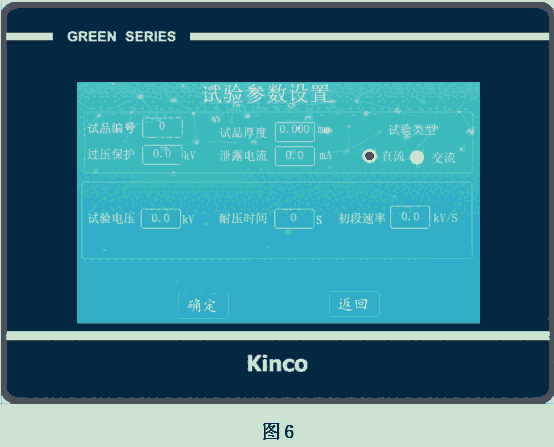

2、此模式为1阶段模式；操作方式为普通工频耐压模式；见图6
历史数据
1、点击主界面的“

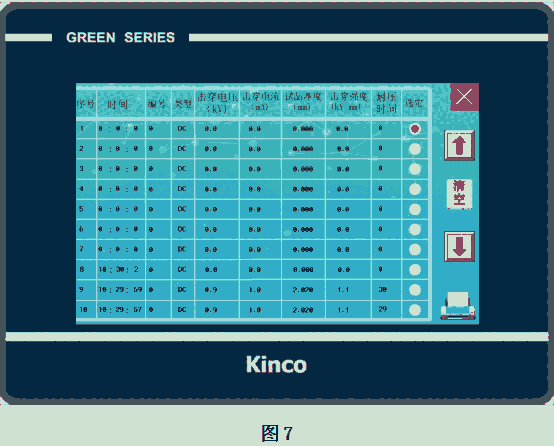

”图标，进入历史数据界面：如图7
2、选定需要打印的数据，点击“
”图标进行打印数据；3、点击上下箭头图标进行翻页查询，点击“清空”图标系统会清除所有历史数据；
系统设置
1、点击主界面的“
”图标进入到系统设置界面，进入到设置界面前会有一个系统提示；如图8，9
2、系统设置界面的参数可以进行设置修改；
3、（告知：此界面设定参数，系统由我公司专业技术人员进行调试后设定的参数，请勿随意更改参数！以免造成系统出现故障或者高压事故！如需修改参数，请与我公司联系，在我公司的专业技术人员指导下修改！）
