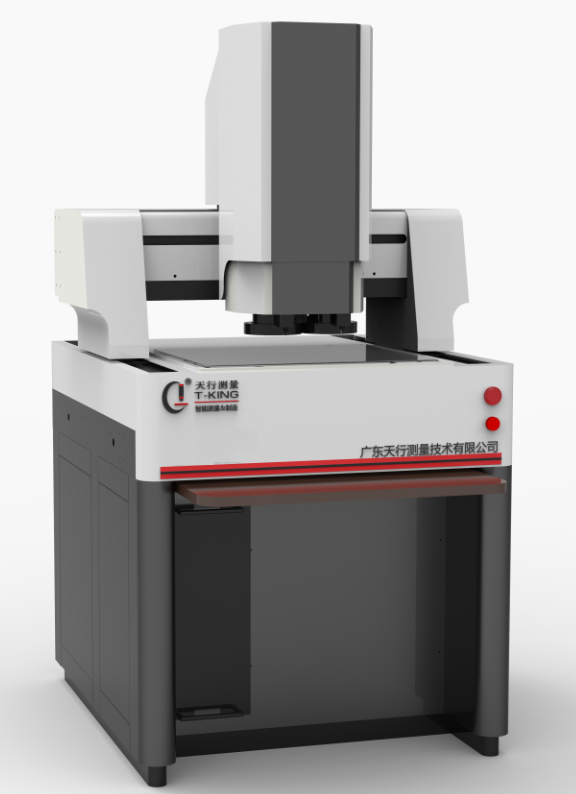

广东天行快速激光影像测量仪LVS8060-MFL
广东天行快速激光影像测量仪LVS8060-MFL
产品价格：￥1（人民币）
  • 规格：LVS8060-MFL
  • 发货地：广东东莞市
  • 品牌：
  • 最小起订量：1台
    • 立即询价 进入商铺
    广东天行测量技术有限公司
    免费会员
    会员级别：试用会员
    认证类型：企业认证
    企业证件：通过认证
    认证信息：广东天行测量技术有限公司

    商铺名称：广东天行测量技术有限公司

    联系人：王工（小姐）

    联系手机：

    固定电话：

    企业邮箱：654562755@qq.com

    联系地址：广东省东莞市东城区主山振兴路36号

    邮编：

    联系我时，请说是在口碑仪器网上看到的，谢谢！

    商品详情

      全自动快速激光影像仪LVS8060-MFL技术参数：

      适用制程：
      Applicable process       		试用金属、玻璃等全制程。
      Metal, glass and other full process
      功能：
      Features       		长、宽、孔边距离位置、油墨尺寸、厚度、外形轮廓、平面度、热弯边缘点的高度、热弯边缘点的平面度等。
      Length, width, hole edge distance position, ink size, thickness, contour, flatness, height of hot bending edge point, flatness of hot bending edge point, etc.
      测量时间：
      Measuring time       		激光测量<0.5秒/点 。
      Laser measurement <0.5 seconds/point
      应用：
      Applications       		适合全检、抽检；放在产线或实验室。
      Suitable for full inspection and random inspection; On the production line or in the laboratory.
      一，最大特色
      One, The biggest feature
      同时测量高度、厚度、平面度及任意平面尺寸，可以连接机械手自动上下料、MES系统。
      Measure height, thickness, flatness and any plane size at the same time, can be connected to the robot automatic loading and unloading, MES system.
      二，优势
      Two, Advantages
      优势1
      Advantages 1       		大视野CCD+高倍率CCD影像+ 同轴激光+360度Z向翻转平台+360水平旋转。轮廓尺寸用大视野CCD测量，表面、细节尺寸用高倍率CCD测量，Z向尺寸、平面度、厚度、用激光测量。
      Large-field CCD+ high-magnification CCD image + coaxial laser + 360-degree Z-turning platform +360 horizontal rotation. The contour size is measured with a large field of view CCD, the surface and detail dimensions are measured with a high magnification CCD, and the Z dimension, flatness and thickness are measured with a laser.
      优势2
      Advantages 2       		一次装夹可以自动翻转测量产品6个面的全尺寸；效率提高10~15倍。
      One clamping can automatically turn over to measure the full size of 6 faces of the product; The efficiency is increased by 10 to 15 times.
      优势3
      Advantages 3       		可以快速切换测量产品的品种，无延时、无需重新编程及更换夹具。
      Can quickly change the type of measurement product, no delay, no reprogramming and change of fixture.
      优势4
      Advantages 4       		仪器通用所有产品及所有尺寸。
      Instruments are common to all products and all sizes.
      三、仪器生产厂家及品牌介绍：
      Three:Introduction of instrument manufacturers and brands:
      仪器品牌
      Brand       		生产厂家
      Manufacturer       		产地
      Place of origin       		销售地点
      Place of sale       		备注
      Remark
      T-KING 天行
      T-XING       		广东.东莞
      Dongguan.Guangdong       		东莞
      Dongguan
      四、仪器硬件技术参数：
      Four, Instrument hardware technical parameters
      仪器型号
      Model       		LVS8060-MFL
      测量范围（mm)
      Measuring range       		X 800
      Y 600
      Z 200
      工作台(mm)
      Workbench       		工作台面
      Work surface       		1060*860
      玻璃台面
      Glass countertop       		860*660
      承重
      Load-bearing       		30kg
      影像测量及测量系统
      Image measurement and measurement system       		CCD AVT 1200万 CCD芯片
      AVT 12 million CCD chips
      230万像素   
      2.3 million pixels        
      视频放大倍率
      Video magnification       		30－225X
      物方视场
      Object field of view       		1，10.6－1.6mm； 2，40mm
      工作距离
      Working distance       		90mm
      光栅尺分辨率
      Grating scale resolution       		0.1um
      线性精度(μm)
      Linear accuracy       		X/Y精度≤2+L/200; Z轴≤3+L/200um
      X/Y accuracy ≤2+L/200; Z-axis ≤3+L/200um
      外形尺寸（mm)
      Overall dimension       		1325*1080*1870
      仪器重量(kg)
      Instrument weight       		500
      照明
      Illumination       		LED表面光及下光源,亮度可调
      LED surface light and lower light source, brightness can be adjusted
      电源
      Power source       		220V±10%(AC) 50HZ
