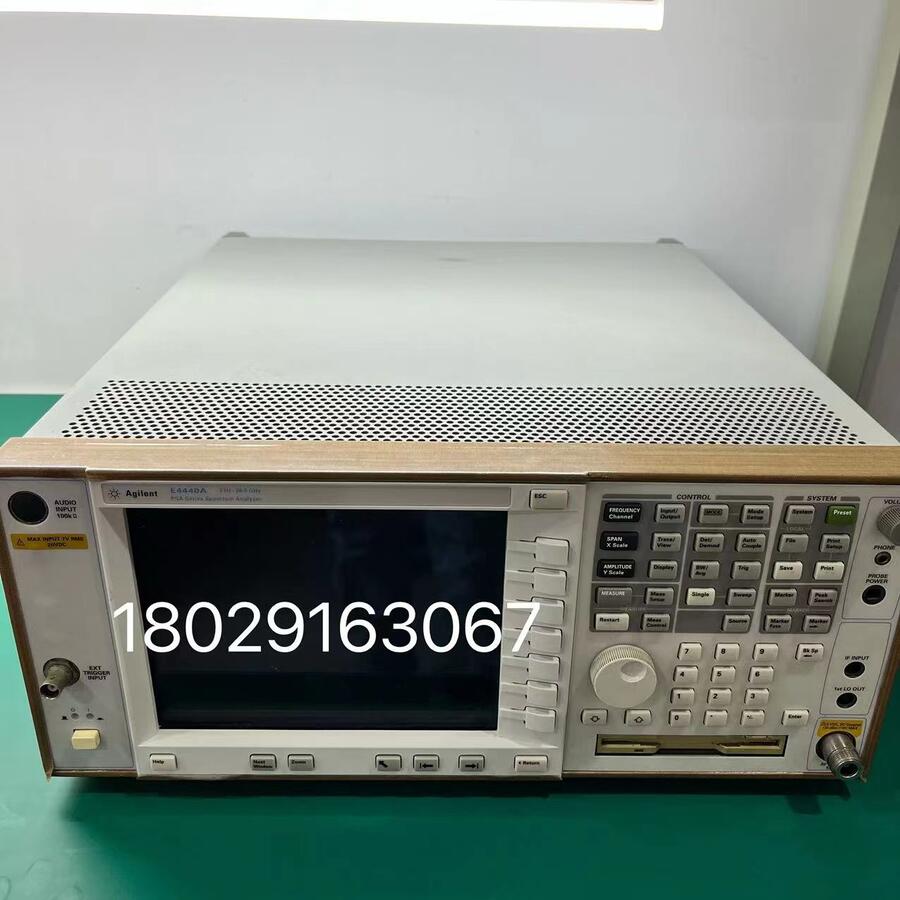

E4440A频谱分析仪

一.简单介绍：

品 牌： Agilent/安捷伦

产品型号： E4440A PSA

产品指标： 3 Hz - 26.5 GHz

产品信息： E4440A PSA 系列频谱分析仪

二.主要特性与技术指标

性能

?+/-0.24 dB幅度精度

?-155 dBm/Hz显示的平均噪声电平（DNAL）

?10 kHz偏置时的相噪：-118 dBc/Hz

?81 dB W-CDMA ACLR 动态范围

分析带宽

?40或80 MHz分析带宽支持捕获和测量复杂的信号。

?-78 dB（额定值）三阶互调

?0.5 dB IF频率响应

?-78 dB（额定值）三阶互调

灵活性

?功率套件能对20多种无线制式进行一键式功率测量 PSA功率套件一键式功率测量

三.描述

?E4440 PSA测量高达26.5GHz的RF及微波信号。

全新！ HSDPA/HSUPA 测量件

全新！ 内置接收器件

查看PSA高带宽数字转换器影片演示

主要特性:

动态范围

?-155dBm 显示平均噪声级 （DANL）

?+17 dBm 三阶互调（TOI）（+19 dBm 典型）

?-116 dBc/Hz 相位噪声（10 kHz 偏置）（-118dBc/Hz 典型）

度

?±0.62 dB振幅精度(±0.24 dB 典型)

?±0.38 dB 频率响应 (±0.11 dB 典型)

?±0.07 dB对数放大线性度

速度

?快速低电平寄生搜索

?<30 ms 快速ACP测量

?50测量/秒本地更新率，45测量/秒远地测量

标准特性：

?具有自动量程功能的全数字IF

?相噪优化

?全套检波器套件

?160个分辨率带宽设置（10%步进)

?2 dB 步进衰减器

?FFT 及扫频测量模式

?门通选扫频

?套单键功率测量

?用内置的CISPR和MIL标准预兼容EMI检波器和带宽进行EMI测量

可选特性：

?内置前置放大器(选项 1DS: 100 kHz - 3 GHz； 选项 110: 10 MHz - 26.5 GHz)

?简便易用的内置 PSA系列测量键

?调制分析及链接到89601A矢量信号分析软件

?40 MHz 或80 MHz 带宽数字转换器

?采用 外混频的325 GHz频率范围

四.选件与附件:

e4440a-015 6 GHz的回波损耗测量附件盒

e4440a-033 测量接收连接器配件盒

e4440a-107 音频输入100欧姆

e4440a-110 射频/微波内部前置放大器

e4440a-111 USB设备端的I/O接口USB设备端的I/O接口

e4440a-117 安全存储器擦除安全存储器擦除

e4440a-122 80 MHz带宽的数字

e4440a-123 切换兆瓦预选器旁路

e4440a-124 Y轴的视频输出Y轴的视频输出.对数和线性显示刻度输出比例：0到1 V的开路

e4440a-140 40 MHz带宽的数字

e4440a-1a7 PSA系列ISO 17025认可的校准与测试数据

e4440a-1cm 机架套件

e4440a-1cn 手柄盒

e4440a-1cp 机架安装套件和处理

e4440a-1cr 架滑盒

e4440a-1ds RF内前置放大器

e4440a-202 GSM W /边缘测量人格GSM W /边缘测量人格基于功率/ MOD分析标准发射功率/能量和时间

e4440a-204 1xev做测量人格1xev做测量人格基于功率/ MOD分析标准信道的功率/能量/功率与时间统计

e4440a-210 HSDPA/HSUPA测量

e4440a-211 TD-SCDMA测量

e4440a-212 TD-SCDMA调制分析测量

e4440a-213 HSPA / 8PSK调制测量人格分析TD-SCDMA

e4440a-214 1xEV-DV测量

e4440a-215 外部源控制测量人格外部源控制

e4440a-217 基于标准的测量智能测量机检测/ /编码率解调方案对于非标准的WLAN信号解调参数

e4440a-219 噪声系数测量人格噪声系数测量可选的内置前置放大器：

e4440a-226 相位噪声测量的人格相位噪声测量.对数图，点频在度/弧度/秒的相位抖动的结果

e4440a-230 BenchLink Web的远程控制软件

e4440a-233 建于测量接收机的个性

e4440a-235 带宽数字转换器外部CAL向导

e4440a-239 EMC测量人格

e4440a-23b CCITT的音频测量滤波器

e4440a-241 灵活的数字调制分析

e4440a-266 编程代码兼容性套件测量人格

e4440a-a6j PSA系列z540校准与测试数据符合ANSI

e4440a-ayz 外管

e4440a-b78 CDMA2000测量人格

e4440a-b7j 数字解调硬件

e4440a-bab APC 3.5连接器

e4440a-bac cdmaOne测量人格

e4440a-bae 转换器，PDC测量人格

e4440a-baf W-CDMA测量人格

e4440a-c01 射频连接器的颜色代码

e4440a-uk6 商业校准证书

n6171a     MATLAB软件

n6171a-m02 MATLAB标准封装，个别执照–节点—

n6171a-m03 MATLAB高级包装，单独的许可证

n9051a     脉冲测量软件

n9051a-2fp 脉冲测量软件，固定的，永恒的，许可证

n9051a-3fp 相位与频率测量

n9051a-3tp 相位和频率测量，可移动的许可证

n9051a-4fp 扩展的统计与分析

n9051a-4tp 扩展的分析和统计，可移动的许可证
