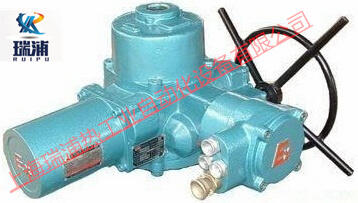

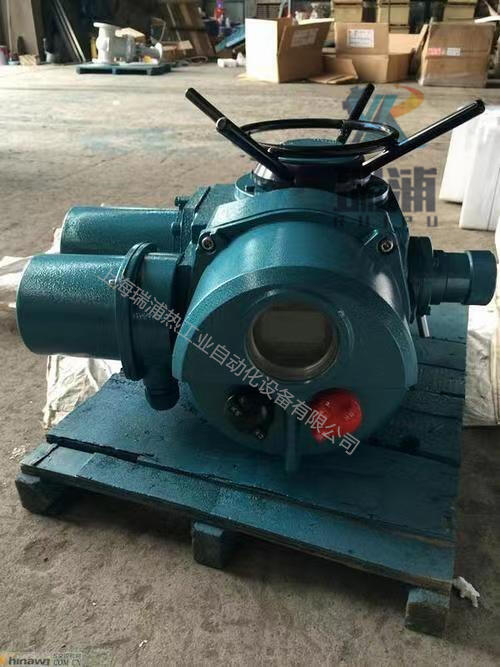

ZB500-18矿用防爆阀门电动装置概述
ZB500-18矿用防爆阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d"》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。
2，ZB500-18矿用防爆阀门电动装置型号表示方法
防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。
产品标识：上海岑一生产品牌。
输出轴最大转圈数：阿拉伯数字表示，无数字见表1
输出转速：阿拉伯数字表示，单位r/min（转/分）
连接型式：T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：多回转电动装置
型号示例：
1.Z30I-18W：多回转电动装置，输出转矩300N?m（30kgf?m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。
2.Z45T-24B：多回转电动装置，输出转矩450N?m（45kgf?m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。
3.Z120-24W/240T：多回转电动装置，输出转矩1200N?m (120kgf?m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。
3.DZW120 Z120-24W阀门电动装置工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
型号规格和主要性能参数见表1
|
型号规格 |
公称转矩（N，m) |
公称推力（KN） |
最大阀杆直径（mm) |
最大转圈数（圈） |
手动速比 |
输出转速（r/min) |
电机功率（KW） |
参考重量（Kg) |
|
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1::1 |
182436 |
0.25.37 |
45 |
|
Z15 |
150 |
182436 |
0.37.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1::1 |
1824 |
0.37.55 |
55 |
|
Z30 |
300 |
1824 |
0.55.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
2436 |
1.11.5 |
110 |
|
Z60 |
600 |
2436 |
1.52.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
2436 |
2.23 |
139 |
|
Z120 |
1200 |
2436 |
34 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
1824 |
45.5 |
250 |
|
Z250 |
2500 |
1824 |
5.57.5 |
255 |
||||
|
Z350 |
3500 |
700 |
|
150 |
20::1 |
1824 |
7.510 |
330 |
|
Z500 |
5000 |
80 |
1824 |
1015 |
350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，最大转圈数为表1圈数*10
电机技术参数见表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
电流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
