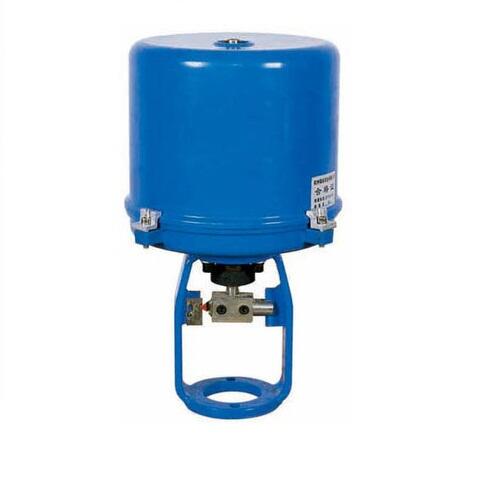

3810LX防爆直行程电动执行器,电子式电动执行机构
一、直行程电动执行器?产品概述（电动调节阀）
3810L直行程电子式电动执行器，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用zui先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。 （电动调节阀）
|
|
|
||
|
3810LSA直行程电动执行器?普通型 |
3810LXA直行程隔爆型电动执行器 |
||
二、直行程电动执行器?主要特点
1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。（电动二通阀）
2、执行器的关键部件─控制器，采用zui先jin的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8、调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
三、直行程电动执行器?主要技术参数
电源：AC220±50%，50HZ。
耗电功率（额定负载时）?
规格A型执行器?50VA；
规格B型执行器?150VA；
规格C型执行器?220VA。
输入信号：DC4～20mA或DC1～5V。
输出信号：DC4～20mA（负载电阻500Ω以下）。
控制精度：基本误差：±1%?回差≤1%?死区≤1%
工作行程调整范围：“零点”±25%“行程”20%～100%
外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
|
机型 |
普通型（S型）执行器 |
隔爆型（X型）执行器 |
|||
|
电源电缆 |
3芯S=1.5mm2 |
3芯S=1.5mm2?外径φ9±1 |
|||
|
信号电缆 |
4芯S=1.5mm2 |
4芯S=1.5mm2?外径φ11±1 |
|||
|
电缆引入口 |
2-PF（G1/2） |
可安装保护套管PF3/4（G3/4） |
|||
环境条件
|
环境条件 |
普通型（S型）执行器 |
隔爆型（X型）执行器 |
|||
|
环境温度 |
无空间加热器-10℃～60℃ |
-10℃～40℃ |
|||
|
有空间加热器-35℃～60℃ |
|||||
|
相对湿度 |
95%以下 |
45%～85% |
|||
|
环境气体 |
无腐蚀气体 |
? |
|||
|
机械振动 |
1.5g以下 |
? |
|||
|
机型 |
普通型（S型）执行器 |
隔爆型（X型）执行器 |
|||
|
电源电缆 |
3芯S=1.5mm2 |
3芯S=1.5mm2?外径φ9±1 |
|||
|
信号电缆 |
4芯S=1.5mm2 |
4芯S=1.5mm2?外径φ11±1 |
|||
|
电缆引入口 |
2-PF（G1/2） |
可安装保护套管PF3/4（G3/4） |
|||
保护等级
IP55。隔爆等级Exd?Ⅱ?BT4。?
过载保护
规格A、B型执行器可任选，规格C型执行器必配。
四、直行程电动执行器?主要性能参数
|
型号 |
额定输出力N |
速度mm/s |
zui大行程 |
||||
|
381LSA-08 |
800 |
4.2 |
30 |
||||
|
381LSA-20 |
2000 |
2.1 |
|||||
|
381LSB-30 |
3000 |
3.5 |
60 |
||||
|
381LSB-50 |
5000 |
1.7 |
|||||
|
381LSC-65 |
6500 |
2.8 |
100 |
||||
|
381LSC-99 |
10000 |
2.0 |
|||||
|
381LSC-160 |
16000 |
1.0 |
|||||
四、直行程电动执行器?订货须知
订货时应详细说明以下条件：
1、产品基本型号；
2、支架代号或配调节阀通径，特殊支架可根据用户需要订货；
3、是否带空间加热器；是否带过载保护。
?
?
?
?
