商品详情

详细介绍

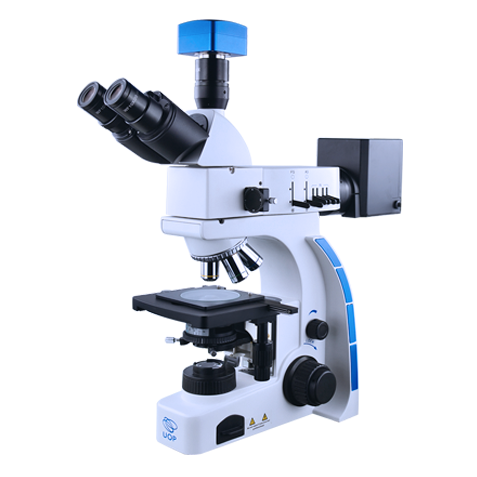

UM系列金相显微镜适用于对不透明或透明物体的显微观察。广泛应用于机械、矿产业进行金属、岩矿等的组织鉴定，电子半导体工业进行晶体、集成电路的检验和科学研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。

本仪器配置落射与透射照明系统、无限远长距平场金相物镜、大视野目镜和偏光观察装置，具有图像清晰、衬度好、造型美观、操作方便等特点，适用于学校、科研、工厂等部门使用。

技术参数

1. 光学系统：UCIS无限远色差独立校正光学系统

2. 机身：一体化设计，整体压铸，机身更加稳定牢固

3. 放大倍率：40～l000X

4. 目镜：具有防霉功能，平场10X高眼点目镜，视场20mm，高眼点观察，瞳孔距离21mm，屈光度可调。

5. 物镜：无限远长工作距离平场消色差物镜（具有防霉功能），10X、20X（带弹簧和缓冲装置）、50X（带弹簧和缓冲装置）；80X（带弹簧和缓冲装置）。

6. 绞链式双/三目：无限远，观察角度30°，双瞳距离52mm～75 mm，视度可调。三目配标准C-Mount接口，可适配数码摄像头或相机。

7. 物镜转换器：内定位四孔转换结构；

8. 粗微调焦装置：低位粗动同轴调焦手轮；微动手轮0.1mm/转，格值0.001mm；微调格值越小，调焦越清晰。粗动松紧可调，14mm/转；工作台上限位装置，最大行程20mm；粗微调焦手轮位置上下可调，满足不同用户的需求。

9. 载物台：156mm×138mm，带移动尺，移动范围76×54mm，精度0.1mm；X、Y向低位同轴调节手轮；

10. 聚光镜：阿贝聚光镜N.A.1.25，配相衬插孔，手轮升降式，精准的聚光镜上下可调系统，使聚光镜能够精确地与各种倍数的物镜匹配使用。聚光镜托架配备聚光镜中心调节装置，便于照明系统中心对准，聚光效果更加优异。聚光镜孔径光阑采用与物镜色圈颜色相同的标记，便于得到高分辨率、高对比度的图像，即使对显微镜设置不熟悉的用户也可以很快掌握。

11. 照明系统：

反射照明：12V50W卤素灯反射照明，亮度可连续调节，配专用电源箱。可选配12V100W卤素灯照明。

透射照明：内置6V/20W卤素，亮度可连续调节，抽屉式灯座，更换灯泡方便，110V-240V自适应电源系统。

标准配置表

订货号	名称	UM202i	UM203i	UMT202i	UMT203i
订货号	名称	UM202i	UM203i	UMT202i	UMT203i
UMT200	机架(同轴粗微动，含JKT2A快动装置）			●	●
UM200	机架(同轴粗微动，含JKT2B快动装置）	●	●
MS2	双筒目镜组瞳距：52-75mm	●		●
MS2A	双筒目镜组瞳距：48-75mm	○		○
MT2B	三筒目镜组瞳距：52-75mm ( 100：0 0：100）		○		○
MT2	三筒目镜组瞳距：52-75mm		●		●
MT2A	三筒目镜组瞳距：48-75mm		○		○
E1020PA	高眼点平场目镜:10X/φ20mm	●●	●●	●●	●●
E1020RA	平场分划目镜:10X/φ20mm	●	●	●	●
WM-P5A	无穷远平场消色差物镜 5X	○	○	○	○
WM-L10A	无穷远长工作距离平场消色差物镜 10X	●	●	●	●
WM-L20A	无穷远长工作距离平场消色差物镜 20X(S)	●	●	●	●
WM-P50A	无穷远长工作距离平场消色差物镜 50X(S)	●	●	●	●
WM-P80B	无穷远长工作距离平场消色差物镜 80X(S)	●	●	●	●
WM-P100A	无穷远平场消色差物镜 100X(S)/(油)	○	○	○	○
JG2C	阿贝聚光镜			●	●
JG11	浸液暗场聚光镜			○	○
JG30A	摇出式齐明聚光镜			○	○
JG10	干式暗场聚光镜			○	○
DX10A	12V100W卤素灯箱	●	●	●	●
DYX2	12V50W卤素灯电源箱			●	●
DYX4	12V100W卤素灯电源箱	○	○	○	○
JX2	金相落射照明器(单模组）	●	●	●	●
JX3	金相落射照明器(多模组）	○	○	○	○
ZT31	反射用机械移动平台 156X138mm 行程: 76x54mm	●	●
ZT2	机械移动平台 156X138mm 行程: 76x54mm			●	●
ZT2B	机械移动平台 185X177mm 行程: 75x50mm			○	○
JKT2B	快动平台托架组	●	●
JKT2A	快动平台托架组			●	●
YPQ1	金相试样压平器	○	○	○	○
ZQ480	四孔内定位转换器	○	○	○	○
ZQ580	五孔内定位转换器	●	●	●	●
KL2B	无视场光栏			○	○
KL3A	配视场光阑调节			●	●
DQ2	6V20W卤素灯电器组			●	●
DQ2A	6V30W卤素灯电器组			○	○
DQ2M	12V50W卤素灯电器组	●	●
SX2	0.5X摄像接筒（C接口)		●		●
SX3	1X摄像接筒（C接口）		○		○
SX4	0.25X摄像接筒（C接口、适应于1/3′CCD)		○		○
SX10	2.5X数码单反照相机接口（135全幅面相机）		○		○
LA5-0011	蓝滤色片（φ38）			●	●
LU5-0011	绿滤色片（φ38）			○	○
LH5-0011	黄滤色片（φ38）			○	○
LB5-0011	毛玻璃（φ38）			○	●
PQ2A	起偏镜插件(反射）	●	●	●	●
PQ1A	起偏镜插件（透射）			●	●
PY2	检偏镜插件	●	●	●	●
BZ-0022	6V20W 国产卤素灯泡			●●●	●●●
BZ-0022A	6V20W Osram卤素灯泡			○	○
BZ-0023	250V/3.15A Φ5X20 保险丝管			●●●	●●●
BZ-0022C	6V30W Osram卤素灯泡			○	○
BZ-0022E	12V50W Osram卤素灯泡	●	●	●	●
BZ-0023A	250V/5A Φ5X20 保险丝管	●●●	●●●	●●●	●●●
BZ-0022G	12V100W Osram卤素灯泡	○	○	○	○
OMMM	光学金相测微尺（1/100mm）	○	○	○	○
BZ1-0014A	防尘罩	●	●	●	●
BZ2-0036A	UM200i说明书	●	●	●	●
BZ2-0018	φ2mm内六角扳手	●	●	●	●
BZ1-0018	φ2.5mm内六角扳手	●	●	●	●
BZ1-0018A	φ3mm内六角扳手	●	●	●	●
BZ-0021	3C认证电源线	●	●	●●	●●
BZ4-0012	落射装置泡沫上盖	●	●	●	●
BZ4-0013	落射装置泡沫底座	●	●	●	●
BZ2-0011B	内销纸箱(两台装）	●	●	●	●
BZ2-0011C	外销纸箱(两台装）	○	○	○	○
BZ2-0012	泡沫上盖	●	●	●	●
BZ2-0013	泡沫底座	●	●	●	●
符号“●”为标准配置部件 “○”为选配部件。
