分体式涡街流量计

智能CK-LUGB涡街蒸汽流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比，传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。

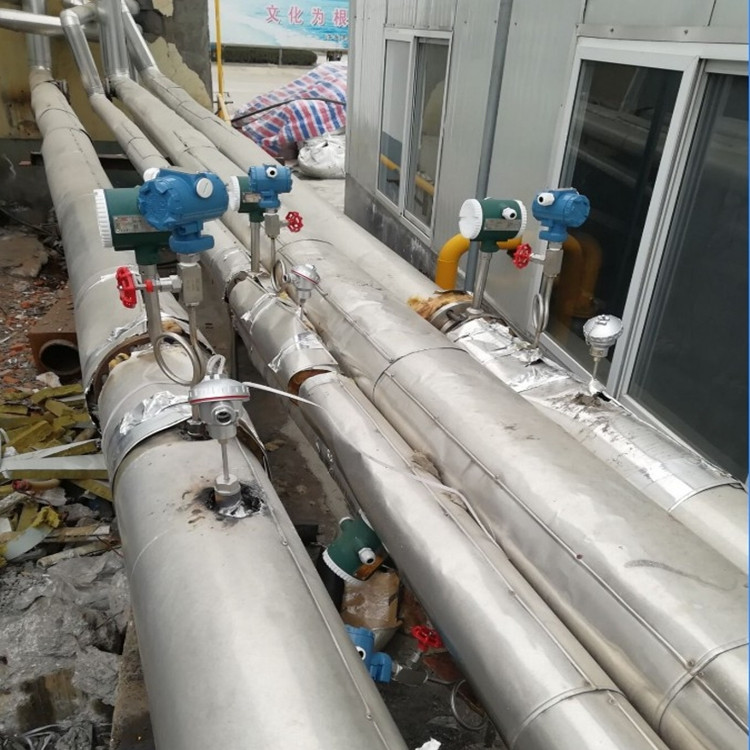

 蒸汽流量计分为一体式和分体式两种，分体式蒸汽流量计由脉冲流量传感器，温度传感器，压力传感器，数显流量积算仪配仪表箱，屏蔽线一套组成，分体液晶显示瞬时和累积流量值，温度值压力值，供电220V，1,5级精度，测量准确，型号齐全，价格合理，全国包邮，质量保证！

蒸汽流量计产品优势：

不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。防爆，适用于恶劣环境。无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。稳压补偿一体化设计。电流输出均为电隔离型，具有良好的共模干扰能力。同时显示流量值与累计流量值，不必轮流切换。采用抗振探头，有效外界振动影响。电路采用表面贴装工艺，结构紧凑，可靠性高。采用分体式信号转换器，电缆长10米。量程比宽达20:1。整体结构设计合理，动态测量范围宽，压力损失小。分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
