# **焦油罐车顶装音叉式防溢油防静电接地保护器**

【联系：150赵6912工4336，或者：0531-赵6865工6331】

## **产品概述**

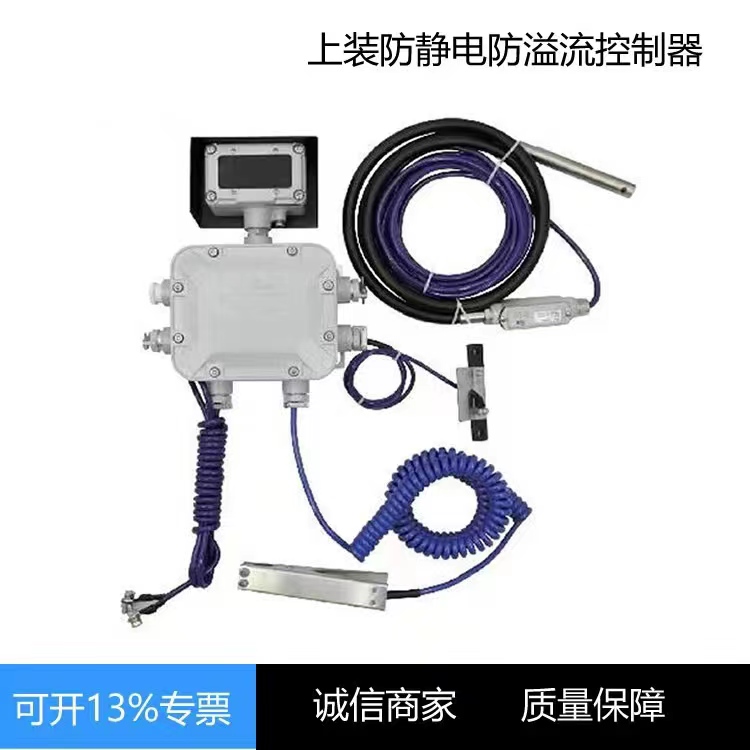

该设备专为**焦油等粘稠介质**的罐车顶部装卸设计，采用**音叉式液位检测+静电接地保护**一体化技术，确保装卸过程安全可靠，防止溢油和静电引发的事故。

---

## **核心功能**
### **1. 音叉式防溢油保护**
- 采用**高频振动音叉传感器**，适用于焦油等高粘度介质，不受泡沫、沉积物影响
- 液位到达预警位置时自动声光报警，并输出开关量信号
- 液位达到危险位置时联锁切断泵/阀门，停止装卸

### **2. 防静电保护系统**
- 实时监测接地回路电阻（通常≤10Ω）
- 接地不良时自动报警并禁止启动装卸作业
- 采用不锈钢接地夹，确保可靠导除静电

### **3. 智能控制与报警**
- 双色LED状态指示灯（绿色正常/红色故障）
- 高分贝蜂鸣器报警（可选防爆型）
- 4-20mA/RS485信号输出（可选）

---

## **技术参数**
| 项目 | 参数 |
|------|------|
| **适用介质** | 焦油、沥青、重油等高粘度液体 |
| **音叉频率** | 200Hz~400Hz（抗粘附设计） |
| **检测精度** | ±2mm |
| **防护等级** | IP65（可选IP66） |
| **防爆认证** | Ex dia IIB T6 Gb IP65 |
| **工作温度** | -40℃~+150℃（高温型可定制） |
| **输出信号** | 继电器无源触点/Modbus RTU |

---

## **产品优势**
? **粘稠介质专用**：音叉结构经特殊处理，避免焦油附着导致的误报警
? **双重安全防护**：溢油保护+静电防护一体化设计
? **免维护设计**：无机械活动部件，使用寿命长
? **兼容性强**：可适配各类鹤管及装卸臂

---

## **典型应用场景**
- 煤焦油罐车铁路/公路装卸站
- 沥青储运中转站
- 石化行业重质油品装卸
- 化工粘稠液体灌装系统

---

## **安装示意图**
```
[罐车顶部]
│
├─ 音叉探头（伸入罐体200-300mm）
├─ 防爆接线盒
└─ 接地夹（连接罐车金属部位）
   │
   └─ 接地桩（独立接地电阻<4Ω）
```

---

## **选型指南**
1. **常规型**：基本防溢油+静电保护功能
2. **通信型**：支持MODBUS/4-20mA远传
3. **高温型**：适用于150℃以上工况
4. **本安型**：Ex ia IIC T4 Ga认证

---

## **注意事项**
? 音叉安装需避开罐内搅拌器、加热管等障碍物
? 定期清洁音叉表面沉积物（建议3个月/次）
? 接地线必须采用≥16mm2铜芯电缆

如需具体型号的技术协议或CAD安装图，可提供详细工况信息进一步定制方案。
