一.系统简介
防溢流防静电控制器是专为付油（缷油）系统设计，能有效限制液面高度并保证静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。
TMR-BLC系列防溢流防静电控制器经仪器仪表防爆安全监督检验站（NEPSI）检验，符合下列标准：
GB3836.1—2000 “爆炸性气体环境用电气设备  1部分：通用要求”
GB3836.2—2000 ”爆炸性气体环境用电气设备  第2部分：隔爆型“d” ”
GB3836.4—2000 “爆炸性气体环境用电气设备  第4部分：本质安全型”i“ ”

二.系统工作原理
防溢流防静电控制器是专为付油（缷油）系统设计的防溢流和检测静电接地的自动控制系统。系统通过传感器检测液位信号和静电接地夹检测接地信号，当液位超过报警位置或接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供付油系统控制。

一、 技术参数
1) 工作电源：220V AC或24V DC
2) 工作电流：<20mA
3) 工作温度：-40℃~60℃
4) 响应时间：<1s
5) 检测电阻：<10Ω
6) 防爆等级：Ex d ia IIB T6
7) 报警的方式：声光报警，
8) 输出信号：继电器输出，常开常闭可选；5A，30V DC或10A，250V AC
二、 产品特点
1) 系统应用数字电路设计，性能稳定，抗干扰能力强；
2) 保证车体到接地桩之间的电阻<55Ω；
3) 特种合金，破漆除锈，接触可靠；
4) 提供声光报警信号，及时了解系统工作状态；
5) 开关量信号输出，接口容量10A，30VDC或10A，250VAC。

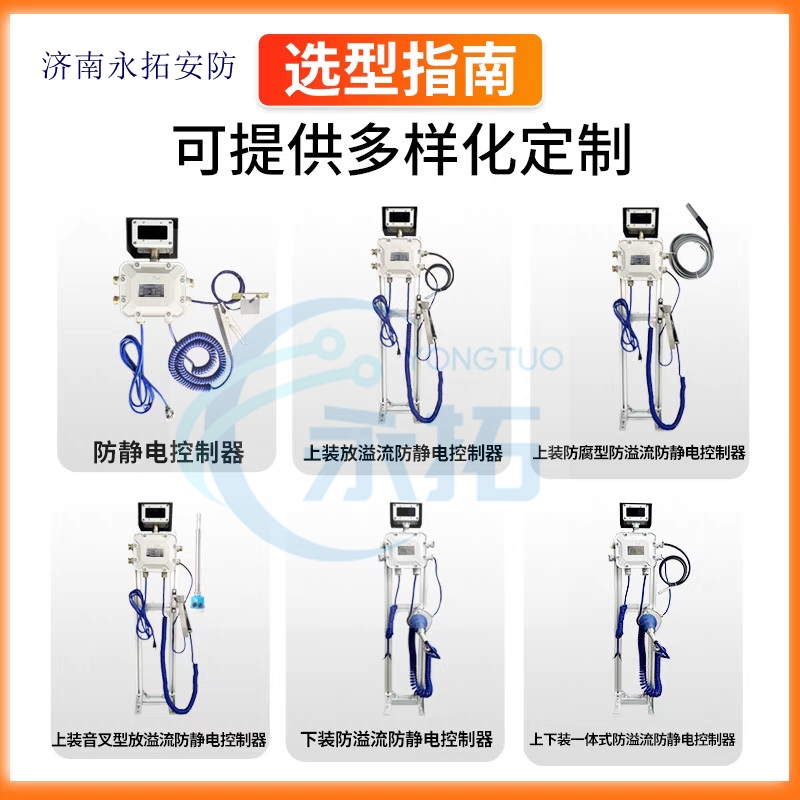

三、 产品组成

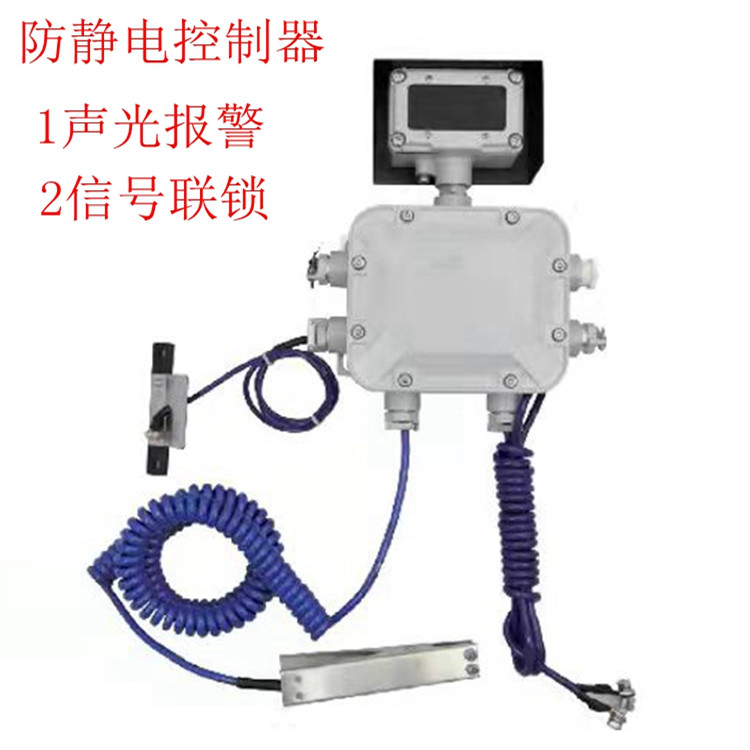

防溢流防静电控制器主要由主控制器、声光报警器、不锈钢静电接地夹、归位板、接地线及接线盒组成、传感器组成。
1). 主控制器
A. 检测静电接地夹及接地线的信号；
B. 向声光报警器提供声光报警信号；
C. 向付油系统输出开关量信号；
2). 声光报警器
A. 提供声光报警指示灯；
B. 提供蜂鸣器声音报警，>90dB（30cm直线距离）
C、实时显示接地电阻数值
3).防溢探杆
利用光学原理检测油罐车舱内的液位状况。与鹤管
捆绑式安装，连接到主控制器，向油库防溢流控制系
统提供液位状态信号，实现与付油系统的连锁控制。
A. 光学原理，整体本安设计；
B. 安装调节方便，科根据现场要求，调整报警高度；
C. 输出电压范围广，全数字电路设计，抗干扰能力强；
D. 电缆长度配置7米，不锈钢探杆保护壳，配防爆磁铁或密封塞
4). 不锈钢静电接地夹
A. 硬质合金，不锈钢材质。
B. 破漆除锈，确保车体良好接地；
C. 标配螺旋线长7.5米。
5). 归位板
检测静电接地夹使用后是否归位；304不锈钢材质。
6). 接地线
确保系统外壳、静电接地夹等接地；

使用范围
产品标准配置
附  件  名  称 备        注
主控制器 TMR-TLC 210*230 含电路板（220V AC）
声光报警器 TMR-AL 含电路板，带电阻显示
防溢探杆 TMR-OP-T 软管式，2米钢编软管+5米PU直线
顶装静电接地夹 TMR-SC-T 带7.5米PU螺旋电缆
归位板 TMR-RP 304不锈钢
接地线 TMR-GW 3米PU电缆，带安装螺栓
二通穿线盒 TMR-TB G3/4’’带电缆锁头
喉箍 TMR-HC 不锈钢
