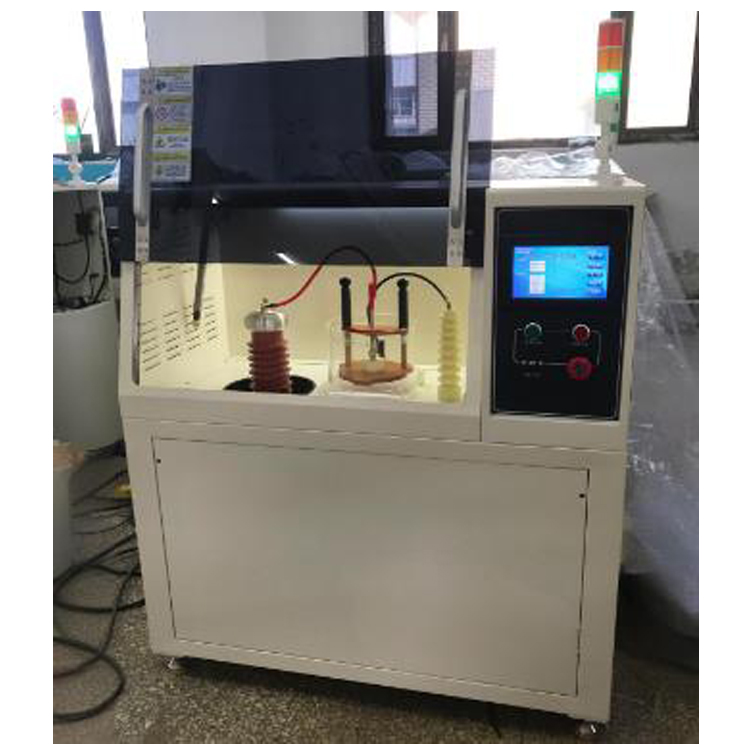

一、产品介绍

绝缘子电压击穿试验机是专为固体绝缘材料电气性能检测设计的高精度设备，可对电线套管、树脂胶、云母制品、塑料、陶瓷等多种绝缘介质，进行工频或直流电压下的击穿强度测试与耐电压时间测试。

二、执行标准

GB1408.1-2006《绝缘材料电气强度试验方法 第1部分:工频下试验》

GB1408.2-2016《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》

JJG 795-2016《耐电压测试仪》

三、技术参数

输入电压：AC 220V，50Hz；允许波动范围：±10%（电压）、±1%（频率）

输出电压：AC：0～50kV；DC：0～50kV

输出功率：3kVA

测量范围：AC：1～50kV；DC：1～50kV

测量误差：≤2%

升压速率：0.25kV/s～5kV/s，可灵活调节

耐压时间：0～4H，支持自定义设置

漏电流设定：1～30mA，计算机软件自由调整

试验环境：温度15～30℃，相对湿度0～85%

外形尺寸：770*650*1050mm

重量：100kg

四、设备组成

设备采用模块化设计，核心组成部分涵盖十大系统，各模块协同工作，保障试验高效稳定运行：

1.升压系统：以高压变压器为核心，实现输入电压到试验所需高压的精准转换；

2.测量采集系统：实时采集试验过程中的电压、电流、时间等关键数据，确保数据精度；

3.转换系统：完成工频电压与直流电压的切换，满足不同试验需求；

4.控制系统：包含单片机与计算机双重控制单元，实现试验流程的自动化控制；

5.调压系统：精准调节输出电压，匹配设定的升压速率；

6.放电系统：与主机一体化设计，直流试验后自动放电，消除残余电流，保障安全；

7.电极与定位架：配备自动对中定位电极，确保试验位置精准，操作安全；

8.油箱：为需要油浸环境的试验提供稳定测试条件；

9.计算机数据处理系统：搭载专用软件，实现数据存储、分析与可视化；

10.安全保护系统：包含过流、失压、漏电、短路保护及四级断电控制，全方位保障操作安全。
