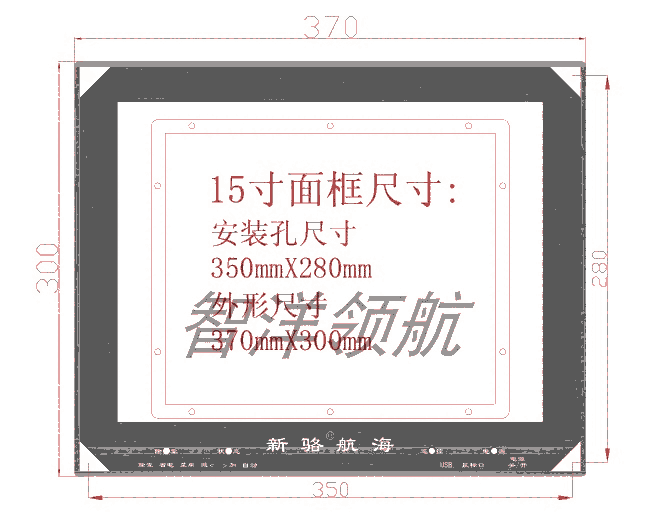

15.1寸高亮LED显示屏

l画面分辨率为1024*768

l质量可靠

l海图详实，可免费更新海图。另有多区域国外详实海图提供，请在购买时予以区分。可为客户定制某区域专用电子海图。

l支持与多种设备对接

 GPS接收系统

接收频率:1575.42MHz；接收模式:C/A码；定位精度:<15米（RMS）

接收通道:并行12通道；航速精度:0.2节或2%；航向精度:≤±3°

显示单元

有效尺寸

分辨率

型号:XINLUO-2116  1024X768 高亮LED显示屏

参考海图范围

67E--143E, 0N--45N   （专业型海图范围可扩展）

本船位置数据

经纬度，航向，航速，渔区，时间，日期，使用卫星数。

航路数据

航路点编号，航线编号，名称，坐标，距离，方向。

航迹线数据

航迹线编号，日期，时间。航迹点坐标，日期，时间。

游标数据

游标点坐标，距离，方向，渔区。

参考海图显示数据

各种航标，雷应答，礁石，危险水域，沉船，锚地，禁止区域，等深线，地名，桥梁，水深标。渔用障碍物，渔区，禁捕线等等

参考海图数据的增加删除.修改功能

可修改海图上所有的点地物，线地物，面地物。并可以导出保存和共享。

AIS目标船显示数据

显示船舶的九位码(MMSI)，名称，呼号，位置，航向，航速，船籍，船型，距离本船的方位，和本船的距离等参数

AIS目标船的应用

设置进入警戒区的报警；设置TCPA、DCPA的报警；目标船的会遇示意图

系统文字

中文简体或英文菜单

操作方式

有/无线遥控键盘   USB鼠标

航路点

容量:8000个点，8种形状，8种颜色。

标记点

容量:10000个点，24种形状，8种颜色。

航迹记录

记录范围:北纬85°-- 南纬85°记录间隔:0.03nm —2nm或1S —360S；记录容量:100000个点（基本型为50000个点），8种颜色。

计划航线

容量:1000条，每条航线中的航点数量没有限制。

报警

到达;走锚;偏航;航线自动转向;AIS目标船电子警戒区;海事认可的桥梁报警

电源

使用直流18V至40V

或 交流110V至220V。   (请注意机型及插座标牌)

功率

40W—80W     （不同机型功耗有所不同,请注意名牌标记）

GPS输出格式

NMEA-0183。4800 bit  RS-422  4组接口输出

外接GPS输入格式

NMEA-0183。4800 bit  RS-422  RS232

外接AIS输入格式

NMEA-0183。38400 bit  RS-422  RS-232

工作环境条件

周围温度：天线单元-20℃--70℃；主机及显示单元-5℃--60℃

相对湿度：90 ％(+40°C下) 振动：2-5Hz最高达到13Hz,±1mm±10％
