? 主机部分
? 试验机采用柜式结构，环全，即能很好的防护减速机构，又展
现了良好的外观
? 预加载伺服电机带动减速机恒速，恒扭扭距输出，长期零间隙运行
试验结果非常精确，重复性好
? 旋转夹头：扭转夹头应能绕试件轴线双向旋转，旋转夹头的转速可
调，转速均匀稳定；定位夹头能沿轴向移动，对夹式夹具可以保证试样
不打滑；
? 夹具：采用合金钢热处理而成，具有硬度高、耐磨损、寿命长等特
点；
? 标尺显示：线材试验长度，由台面上的标尺指示；
? 锁紧杠杆-砝码加力机构：可以对线材产生不大于 2%的拉力，在试验
过程中，保证线材平直，或使线材断裂后脱开停机，保证数据准确；杠
杆机构可以产生 10 倍于砝码重量的拉力；支座内有滑动轴承，降低了
摩擦力对拉力的影响；
? 机构：调整好线材长度，可以任意位置锁紧；
? 独特弹簧缓冲机构：保证线材断后夹头座对支座的缓冲，延长使用
寿命；
? 凸轮机构：镀光亮铬手柄，带动凸轮，可以使线材夹紧-拉直更方便；
? 液晶显示 ：大液晶屏，显示圈数 999999 圈, 试件断裂后试验圈
数值自动封锁；
? 试验速度：无级调速，可以满足科研级试验要求；
?
软件增加了多种安全防护功能，如试样弯曲折断后自动停机，自动
复位等功能
五、主机介绍：

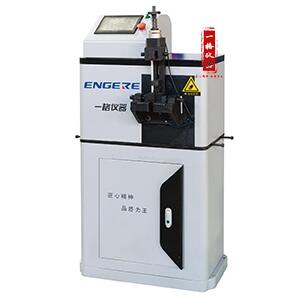

? 该扭转试验机主要用于测定直径φ1－φ10mm 金属线材，在单向或双
向扭转中承受塑性变形的能力，试验过程中可以显示线材的表面缺陷。
该试验机由电机加载，旋转传感器检测扭转圈数，液晶显示检测结果 。
? 主机通过伺服电机直连带动蜗杆蜗轮减速，带动单侧夹头做单向或
双向扭转，另一侧为固定式夹头并可平推移动式结构，达到行程距
离时，自动锁定，试样每扭转 360 度为一转，光电开关采集一次信号，
这样就达到了记数的目的。
? 试验结束后，如果夹具没有停到中间位置，按复位键，则由光电开
关采集信号，使夹具恢复到中间位置。
? GB/T239.1-2012《金属材料 线材 第 1 部分：单向扭转试验方法》
? GB/T239.2-2012《金属材料 线材 第 2 部分：双向扭转试验方法》
? ISO 9649：1990《金属线材双向扭转试验方法
