火焰控制器/燃烧程序控制器/火焰检测控制器/燃烧安全控制器产品介绍

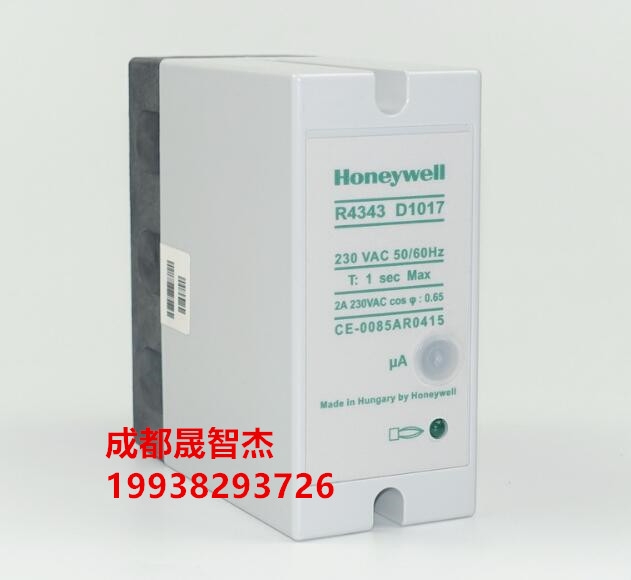

4343E1014  R4343D1017火焰开关型控制器：（220Vac,50/60Hz，含放大器）型号适用探测器基本功能R4343D1017C7012A/C及离子探针型火焰探测器

提供两对SPDT接点开关输出R4343E1014C7027，C7035，C7044提供两对SPDT接点开关输出火焰检测器继电器R4343E/D本质上是一种开关，当它和适合的传感器配合使用时能够指示火焰或紫外光的有、无。

火焰电流表插座可以用来检测火焰信号的强度。

表面式安装，插装在基座上。（外壳符合IP40）

型号：R4343E1014   火焰检测开关，用于整流型火焰检测器。

R4343E  火焰检测开关，用于紫外功率管火焰检测器，例如霍尼韦尔C7027，C7035 ，C7044。

电气等级：上述两种型号均适用于115VAC~230VAC （电压容差：＋10％～－15％），50/60Hz

接点：2 个隔离的DPDT 接点。额定等级：2A 在0.65 功率系数

环境温度：－10～＋60℃

大相对湿度：90％RH 在＋40℃

防护等级：IP40

熄火响应时间：小于 1 秒（标准型号）。可根据要求定制其它时间。

分级：OOCRXO

安装

1．开始安装之前要断开电源（重要）

2．尽可能地参照燃烧装置的制造商的说明。如果没有，请参照下述说明。

仅适用于R4343E：有一个内置的保险保护火焰检测器。F 0.032A   250V/F

底盘座安装

1．底盘座可以安装在任何平面上，推荐垂直安装。

2．要保留足够的空间来进行开关的维护和更换。

 底盘座接线

1．接线和过载保护应该符合当地的规则。

2．在插上开关之前确保接线的正确。

 把开关插在底盘座上

1．把开关插在底盘座

2．拧紧外加螺丝把开关固定在底盘座上

3．安装完成后，按下述步骤检查火焰电流值

霍尼韦尔火焰控制器R4343D  霍尼韦尔燃烧程序控制器R4343D   霍尼韦尔火焰检测控制器R4343D  霍尼韦尔燃烧安全控制器R4343D

霍尼韦尔火焰控制器R4343E 霍尼韦尔燃烧程序控制器R4343E  霍尼韦尔火焰检测控制器R4343E  霍尼韦尔燃烧安全控制器R4343E

R4343D/E-火焰开关型控制器：220Vac,50/60Hz,含放大器

R4343D1017  C7012A/C及离子探针型火焰探测器     提供两对SPDT接点开关输出R4343E1014   C7027.C7035.C7044    提供两对SPDT接点开关输出
