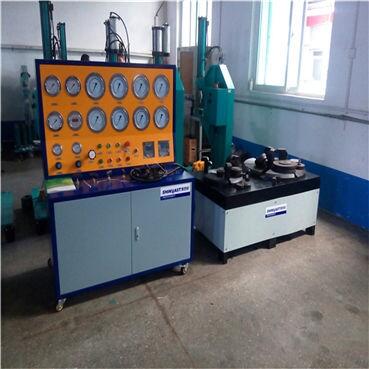

济南赛思特安全阀校验台



安全阀校核试验台的组成部分及相关功能。

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1.动力系统：

高压动力源：采用空气增压泵 为高压安全阀输出提供预增压力；

低压动力源：采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

2.工件装夹系统：

夹紧系统动力采用气动与电动两种方式，气动采用GD40/64/M44的气液增压泵提供输出压力，电动采用动力包提供输出压力。夹紧力充分满足安全阀的压力要求。

3.数据采集测试系统：

实时采集压力-时间变化。自动记录起跳压力、回座压力。控制方式有计算机或数显表两种方式



 安全阀校验台是一种离线模拟安全阀工作环境，并使内部压力升高至安全阀起跳，同时可以通过该装置上的压力表显示安全阀的起跳压力的装置。可校验安全阀起跳压力（也叫开启压力、整定压力）密封试验压力。



 济南赛思特安全阀校验台适用于检测DN15-400、压力0-48兆帕安全阀的密封泄漏、整定起跳回座压力等，分为计算机控制、电动数显控制、手动控制。



计算机控制为全自动检测装置，可实现实时压力曲线显示、任意设置试验数据、保持并打印试验结果报表。电动数显控制为单片机双数显，可设置试验参数、可实时现实压力，为半自动检测装置。

主要功能

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

典型应用

弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

技术参数

安全阀装卡座（可选参数要求

1、DN100 安全阀装卡座

安全阀通徂：DN15 一 DN250

装卡力：30T

工作介质： 洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

2、DN200 安全阀装卡座

安全阀通徂：DN250 一 DN400

装卡力：30T

工作介质：洁净空气、氮气

工作温度： 0—50℃

驱劢气源： 0.3~0.8MPa

a) 加压范围：0-40MPa，输出压力48MPa；（可选）

b) 试验介质：空气；

c) 测试压力输出：1路；

d) 测试阀门口径：DN 15-400mm

e) 压力控制精度：≤±1%F.S；

f) 压力测量精度：0.4级压力表（可选更高压力等级）；

g) 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）

h) 夹紧方式：液压油缸夹紧或者气动夹紧；

i) 夹紧力输出范围：0-30吨；

j) 密封方式：密封圈密封；

k) 驱动气源：≤7bar，耗气量：0.8标准立方米/分；

l) 外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)+850×600×1000(液压站)；

m) 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

n) 控制方式：计算机控制（实时显示压力曲线、任意设置参数数值、保持并打印报表） 数显电动控制（实现显示压力值、设置参数数值）

 产品优势：

安全阀校验台设备三大核心部分

一、设备主要配件（气体、气液增压泵以及各高压阀门管件）均为本公司自主生产，且本公司为国内***早、的专业生产增压泵厂家。质量以及售后均有保障（质保一年、终身保修），避免了国内一些小工厂小作坊增压泵售后不及时、维修件短缺、以及不予保修和国外进口产品维修不便的弊病。

二、设备控制系统，本公司引进美国NI公司的数据采集系统和LabVIEW软件操作系统，有专业的电气软件工程师，避免了一些小工厂和作坊的系统画面粗制滥用，设计不合理以及采集系统使用一些便宜的比例阀。

三、数显表控制，可实现半自动控制，可设置压力起跳、回座压力等参数，电动控制。区别于其他公司的手动安全阀校验设备。

四、卡盘加紧装置。夹紧力可达30T，加紧源为增压泵加紧，避免液压站维修不便以及现场脏乱的弊端
