KJJ127 矿用浇封兼本安型无线交换机
1 产品概述
1.1 产品执行标准
Q/320300CM139-2024 、 GB/T 3836.1-2021 、 GB/T 3836.4-2021 、 GB/T 3836.9-2021 、MT 209-1990（抗干扰与可靠性除外）、MT/T 1081-2008 、MT/T 210-1990。
1.2 产品功能
KJJ127 矿用浇封兼本安型无线交换机是一种全新的井下宽带通信设备，完全符合 IEEE 802.3u Ethernet 标准，提供 1000M 快速以太网的能力，可以组成光纤自愈环网，系统在 出现故障时环网冗余倒换时间小于 300ms，提高了系统可靠性。
1.3 用途特点
交换机是实现井下设备状态信息传输的设备，其性能好坏将直接影响信息传输速率和 工作稳定性。浇封兼本安型交换机把 RS485 信号模块、CAN 信号模块、以太网模块、无 线通讯模块、浇封型电源模块等器件融合在一起，共同置于不锈钢壳体中，实现数据的接 收与发送，交换机同时配接 RS485 信号接口、CAN 信号接口、网络光信号接口、网络电 信号接口和无线接口，可以输出 RS485 信号、CAN 信号、无线信号、网络光信号和网络电 信号。
1.4 型号说明
KJ J 127
1.5 外形尺寸
外形尺寸：530mm×380mm×120mm
重 量：约 12kg
1.6 防爆类型
防爆型式：矿用浇封兼本质安全型，
防爆标志：Ex mb [ib Mb] I Mb。
2 环境条件
额定工作电压
交换机
矿用监测、控制系统或设备
a) 环境温度：0℃~+40℃;
b) 平均相对湿度：不大于 95%RH（+25℃);
c) 大气压力：80kPa～110kPa；
d) 无显著振动和冲击的场合；
e) 无溅水、淋水的场所；
f) 煤矿井下有甲烷爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3 电气性能
3.1 供电电源：
a) 额定电压：AC 127V；
b) 额定电流：≤1A；
c) 预期短路电流：50A。
3.2 以太网光信号 1：
a) 接口数量：2 路；
b) 传输方式：TCP/IP 全双工；
c) 接口类型：LC（单模双纤，波长：1310nm）
d) 传输速率：1000Mbps；
e) 光发射功率：（-15～0）dBm；
f) 接收灵敏度：≤-25dBm；
g) 最大传输距离：10km（使用 MGTSV 煤矿用通信光缆，衰减系数：0.5dB/km，光纤接点总数 20 个，10 个热熔接点，每个热熔接点衰减0.03dB；8 个冷熔接点，每个冷熔接点衰减0.3dB；2 个活动接 点，每个活动连接点衰减 1dB）。
3.3 以太网光信号 2：
a) 接口数量：1 路；
b) 传输方式：TCP/IP 全双工；
c) 接口类型：SC（单模双纤，波长：1310nm）
d) 传输速率：100Mbps；
e) 光发射功率：（-15～0）dBm；
f) 接收灵敏度：≤-25dBm；
g) 最大传输距离：10km（使用 MGTSV 煤矿用通信光缆，衰减系数：0.5dB/km，光纤接点总数 20 个，10 个热熔接点，每个热熔接点衰减0.03dB；8 个冷熔接点，每个冷熔接点衰减0.3dB；2 个活动接 点，每个活动连接点衰减 1dB）。
3.4 以太网电信号：
a) 接口数量：8 路；
b) 传输方式：TCP/IP 全双工；
c) 传输速率：100Mbps；
d) 信号工作电压峰值：≤5V；
e) 传输距离：100m（使用MHYV 4×2（7/0.37mm）煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆）。
3.5 无线传输方式：
a） 接口路数：2路；
b） 传输方式：WIFI；
c） 工作频率： (2400～2500)MHz；
d） 发射功率（天线前）：（0～20）dBm；
e） 接收灵敏度： ≤-75dBm；
f） 传输距离：100m（空旷无遮挡）。
3.6 UWB 信号：
a） 接口路数：2路；
b） 传输方式：UWB
c） 工作频率： (3.5～4.5)GHz；
d） 发射功率（天线前）：（0～10）dBm；
e） 接收灵敏度： ≤-80dBm；
f） 传输距离：100m（空旷无遮挡）。
3.7 全向天线（简单装置）：
a） 数量：2个；
b） 规格型号：AS-OA2450ATG10；
c） 标称增益：10dBi；
3.8 全向天线（简单装置）：
a） 数量：2个；
b） 规格型号：AS-0A3950ATG8-NJ；
c） 标称增益：8dBi；
3.9 RS485 信号传输：
a） 传输路数：4路；
b） 传输方式：半双工；
c） 传输速率：9600bps；
d） 工作电压峰峰值：≤10V；
e） 最大传输距离：200m（MHYVP 1 ×4（7/0.37mm）煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信 电缆）
3.10 CAN 信号传输：
a） 传输路数：2路；
b） 传输方式：半双工；
c） 传输速率：250kbps；
d） 工作电压峰峰值：≤5V；
f） 最大传输距离：200m（MHYVP 1 ×4（7/0.37mm）煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信 电缆）
3.11 最大网络重构自愈能力
最大网络重构自愈能力：≤500ms。
3.12 设备吞吐量
设备吞吐量：≥2900Mbps。
3.13 最大转发速率
交换机各类端口的最大转发速率见表 1、表 2、表 3。
表 1 以太网千兆光端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥1041660 ≥675670 ≥407600 ≥232610 ≥118530 ≥95190 ≥80460
表 2 以太网百兆光端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
表 3 以太网百兆电端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
3.14 备用电源
a) 备用电源采用单体电池型号：IFpR32/70，名称：磷酸铁锂电池，生产厂家：深圳潽瑞科技有 限公司。单体电池检验报告编号:LAB-R220410002-1(报告签发日期:2022.9.6)。备用电源采用
6 节串联组成，额定电压：19.2V，电池组浇封。
b) 转换时间: ≤0.5s;
c) 充电电流：≤2A；
d) 充电截止电压：≤21.9V；
e) 放电终止电压： ≥12V；
f) 连续工作时间（额定负载）：≥2h；
g) 具有电池管理系统，且应具备单体电池过充电压保护、单体电池过放保护、充电过流保护、放 电过流保护、输出短路保护及温度保护功能。
3.15 基本功能：
h) 交换机符合 IEEE802.3 协议，具有以太网光端口和以太网电端口，支持全双工；
i) 交换机具有 RS485 信号、CAN 信号接口；
j) 交换机具有无线信号传输的功能；
k) 交换机支持环形网络结构；
l) 交换机具有初始化参数设置和掉电保护功能，初始化参数可通过网络接口输入和修改；
m) 交换机具有网管，支持 SNMP 管理功能；
n) 交换机具有 VLAN 功能；
o) 交换机具有自诊断和故障指示功能；
p) 交换机具有流量控制功能；
q) 交换机具有电源、工作状态、通信状态指示功能；
r) 交换机具有 2 路 DC12V 电源输出；
s) 交换机具有备用电源，交流断电后可工作 2 小时以上。
3.16 本安参数：Um：AC 140V；
12V 电源口（两路不共地）：Uo：12.5V，Io：2.0A，Co：20μF，Lo：0.1mH；
以太网口：Uo：5V，Io：260mA，Co：50μF，Lo：0.2mH；
RS485 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH；
CAN 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH。
4 交换机结构
1 产品概述
1.1 产品执行标准
Q/320300CM139-2024 、 GB/T 3836.1-2021 、 GB/T 3836.4-2021 、 GB/T 3836.9-2021 、MT 209-1990（抗干扰与可靠性除外）、MT/T 1081-2008 、MT/T 210-1990。
1.2 产品功能
KJJ127 矿用浇封兼本安型无线交换机是一种全新的井下宽带通信设备，完全符合 IEEE 802.3u Ethernet 标准，提供 1000M 快速以太网的能力，可以组成光纤自愈环网，系统在 出现故障时环网冗余倒换时间小于 300ms，提高了系统可靠性。
1.3 用途特点
交换机是实现井下设备状态信息传输的设备，其性能好坏将直接影响信息传输速率和 工作稳定性。浇封兼本安型交换机把 RS485 信号模块、CAN 信号模块、以太网模块、无 线通讯模块、浇封型电源模块等器件融合在一起，共同置于不锈钢壳体中，实现数据的接 收与发送，交换机同时配接 RS485 信号接口、CAN 信号接口、网络光信号接口、网络电 信号接口和无线接口，可以输出 RS485 信号、CAN 信号、无线信号、网络光信号和网络电 信号。
1.4 型号说明
KJ J 127
1.5 外形尺寸
外形尺寸：530mm×380mm×120mm
重 量：约 12kg
1.6 防爆类型
防爆型式：矿用浇封兼本质安全型，
防爆标志：Ex mb [ib Mb] I Mb。
2 环境条件
额定工作电压
交换机
矿用监测、控制系统或设备
a) 环境温度：0℃~+40℃;
b) 平均相对湿度：不大于 95%RH（+25℃);
c) 大气压力：80kPa～110kPa；
d) 无显著振动和冲击的场合；
e) 无溅水、淋水的场所；
f) 煤矿井下有甲烷爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3 电气性能
3.1 供电电源：
a) 额定电压：AC 127V；
b) 额定电流：≤1A；
c) 预期短路电流：50A。
3.2 以太网光信号 1：
a) 接口数量：2 路；
b) 传输方式：TCP/IP 全双工；
c) 接口类型：LC（单模双纤，波长：1310nm）
d) 传输速率：1000Mbps；
e) 光发射功率：（-15～0）dBm；
f) 接收灵敏度：≤-25dBm；
g) 最大传输距离：10km（使用 MGTSV 煤矿用通信光缆，衰减系数：0.5dB/km，光纤接点总数 20 个，10 个热熔接点，每个热熔接点衰减0.03dB；8 个冷熔接点，每个冷熔接点衰减0.3dB；2 个活动接 点，每个活动连接点衰减 1dB）。
3.3 以太网光信号 2：
a) 接口数量：1 路；
b) 传输方式：TCP/IP 全双工；
c) 接口类型：SC（单模双纤，波长：1310nm）
d) 传输速率：100Mbps；
e) 光发射功率：（-15～0）dBm；
f) 接收灵敏度：≤-25dBm；
g) 最大传输距离：10km（使用 MGTSV 煤矿用通信光缆，衰减系数：0.5dB/km，光纤接点总数 20 个，10 个热熔接点，每个热熔接点衰减0.03dB；8 个冷熔接点，每个冷熔接点衰减0.3dB；2 个活动接 点，每个活动连接点衰减 1dB）。
3.4 以太网电信号：
a) 接口数量：8 路；
b) 传输方式：TCP/IP 全双工；
c) 传输速率：100Mbps；
d) 信号工作电压峰值：≤5V；
e) 传输距离：100m（使用MHYV 4×2（7/0.37mm）煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆）。
3.5 无线传输方式：
a） 接口路数：2路；
b） 传输方式：WIFI；
c） 工作频率： (2400～2500)MHz；
d） 发射功率（天线前）：（0～20）dBm；
e） 接收灵敏度： ≤-75dBm；
f） 传输距离：100m（空旷无遮挡）。
3.6 UWB 信号：
a） 接口路数：2路；
b） 传输方式：UWB
c） 工作频率： (3.5～4.5)GHz；
d） 发射功率（天线前）：（0～10）dBm；
e） 接收灵敏度： ≤-80dBm；
f） 传输距离：100m（空旷无遮挡）。
3.7 全向天线（简单装置）：
a） 数量：2个；
b） 规格型号：AS-OA2450ATG10；
c） 标称增益：10dBi；
3.8 全向天线（简单装置）：
a） 数量：2个；
b） 规格型号：AS-0A3950ATG8-NJ；
c） 标称增益：8dBi；
3.9 RS485 信号传输：
a） 传输路数：4路；
b） 传输方式：半双工；
c） 传输速率：9600bps；
d） 工作电压峰峰值：≤10V；
e） 最大传输距离：200m（MHYVP 1 ×4（7/0.37mm）煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信 电缆）
3.10 CAN 信号传输：
a） 传输路数：2路；
b） 传输方式：半双工；
c） 传输速率：250kbps；
d） 工作电压峰峰值：≤5V；
f） 最大传输距离：200m（MHYVP 1 ×4（7/0.37mm）煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信 电缆）
3.11 最大网络重构自愈能力
最大网络重构自愈能力：≤500ms。
3.12 设备吞吐量
设备吞吐量：≥2900Mbps。
3.13 最大转发速率
交换机各类端口的最大转发速率见表 1、表 2、表 3。
表 1 以太网千兆光端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥1041660 ≥675670 ≥407600 ≥232610 ≥118530 ≥95190 ≥80460
表 2 以太网百兆光端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
表 3 以太网百兆电端口最大转发速率
帧长（Byte） 64 128 256 512 1024 1280 1518
转发速率
（帧/S） ≥104166 ≥67567 ≥40760 ≥23261 ≥11853 ≥9519 ≥8046
3.14 备用电源
a) 备用电源采用单体电池型号：IFpR32/70，名称：磷酸铁锂电池，生产厂家：深圳潽瑞科技有 限公司。单体电池检验报告编号:LAB-R220410002-1(报告签发日期:2022.9.6)。备用电源采用
6 节串联组成，额定电压：19.2V，电池组浇封。
b) 转换时间: ≤0.5s;
c) 充电电流：≤2A；
d) 充电截止电压：≤21.9V；
e) 放电终止电压： ≥12V；
f) 连续工作时间（额定负载）：≥2h；
g) 具有电池管理系统，且应具备单体电池过充电压保护、单体电池过放保护、充电过流保护、放 电过流保护、输出短路保护及温度保护功能。
3.15 基本功能：
h) 交换机符合 IEEE802.3 协议，具有以太网光端口和以太网电端口，支持全双工；
i) 交换机具有 RS485 信号、CAN 信号接口；
j) 交换机具有无线信号传输的功能；
k) 交换机支持环形网络结构；
l) 交换机具有初始化参数设置和掉电保护功能，初始化参数可通过网络接口输入和修改；
m) 交换机具有网管，支持 SNMP 管理功能；
n) 交换机具有 VLAN 功能；
o) 交换机具有自诊断和故障指示功能；
p) 交换机具有流量控制功能；
q) 交换机具有电源、工作状态、通信状态指示功能；
r) 交换机具有 2 路 DC12V 电源输出；
s) 交换机具有备用电源，交流断电后可工作 2 小时以上。
3.16 本安参数：Um：AC 140V；
12V 电源口（两路不共地）：Uo：12.5V，Io：2.0A，Co：20μF，Lo：0.1mH；
以太网口：Uo：5V，Io：260mA，Co：50μF，Lo：0.2mH；
RS485 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH；
CAN 通信口：Uo：6.6V，Io：340mA，Co：50μF，Lo：0.2mH。
4 交换机结构

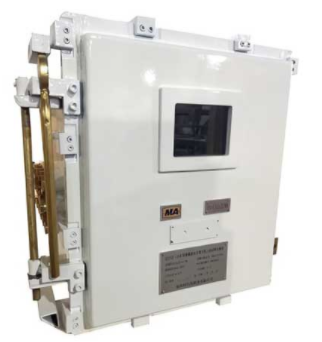

4.1 交换机外观
