FRFBH-102熄火保护报警控制箱是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。

一、功能概述：

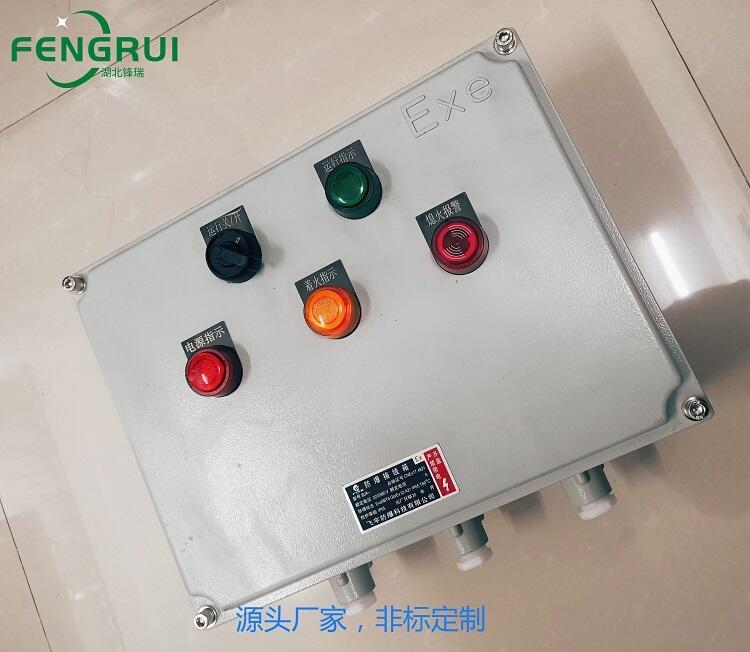

    控制箱为ExdⅡBT6防爆型，内装有FRFZJ-102紫外线火焰检测器、断路器、中间继电器、时间继电器、按钮、指示灯、声光报警等控制元件。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

二、主要技术参数：

      ■  工作电源： 220VAC/50Hz

      ■  功    耗： 100W

      ■  火焰响应时间： 见火响应≤1s

          熄火响应1~3s

          显示：控制柜通电时电源指示灯亮

          旋开运行旋钮 运行指示灯亮

          熄火响应时着火指示灯灭，声光报警器报警

          见火响应时着火指示灯亮

      ■  输出： 继电器一对常闭、常开无源触点，容量220VAC·10A

          熄火响应时常闭触点闭合，常开触点断开

          见火响应时常闭触点断开，常开触点闭合

      ■  使用环境温度： 监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 400×300×150（mm）

      ■  安装孔尺寸：探头安装螺纹M20*1.5 （预留G1?外螺纹的防爆挠性软管接口）。

      ■ 监测极型号：UV探头

      ■ 控制箱防爆等级为：ExdⅡBT6
